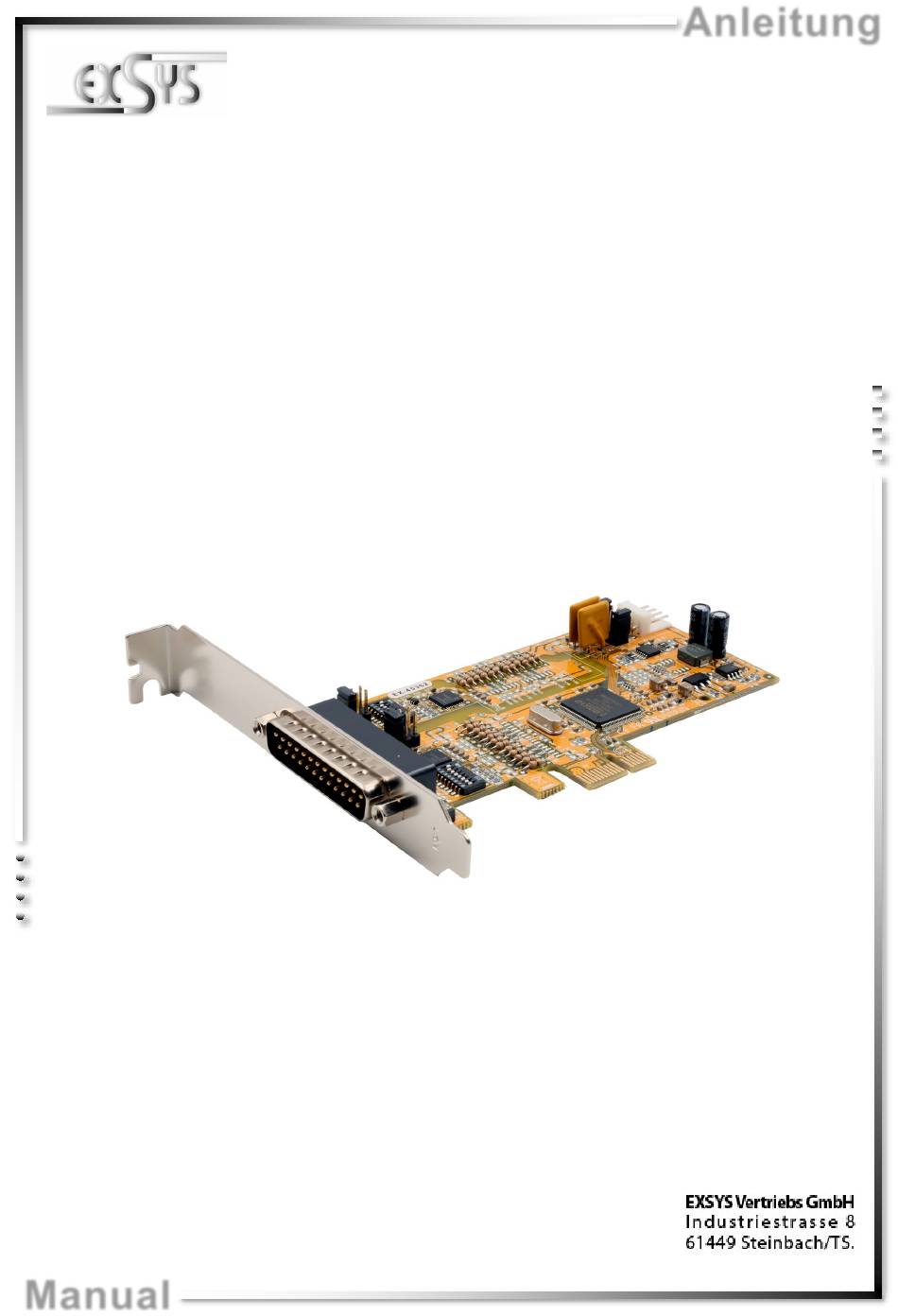

- Seite 1 Anleitung EX-45362IS RS-232/422/485 PCI-Express Karte mit 2 x 9 Pin Anschluss Überspannungsschutz & Optischer Isolierung RS-232/422/485 PCI-Express Card with 2 x 9 Pin Connector Surge Protection & Optical Isolation Vers. 1.0 / 03.12.20 Manual...
-
Seite 2: Inhaltsverzeichnis
EX-45362IS Inhaltsverzeichnis Beschreibung ······················································································ 3 Lieferumfang ······················································································ 3 Aufbau und Anschlüsse ········································································ 4 3.1 Aufbau······································································································ 4 3.2 Anschlüsse ································································································ 4 Switch und Jumper Einstellungen ·························································· 5-7 4.1 Switch Einstellungen ················································································· 5-7 Jumper Einstellungen ·················································································· 7 Hardware Installation ············································································ 8 Treiber Installation ············································································· 8-9 Technische Daten ···············································································... -
Seite 3: Beschreibung
EX-45362IS Deutsch 1. Beschreibung Die EX-45362IS ist eine PCI-Express serielle RS-232/422/485 Karte mit 2 seriellen FIFO 16C95x Ports, für den Anschluss von High-Speed seriellen RS-232 Peripherie Geräten (z.B. Terminal, Modem, Plotter usw.). Der serielle PCI Bus unterstützt dabei optimal die Leistung des schnellen MOSCHIP Chipset mit 256byte FIFO Cache. Die EX -45362IS gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 921KBaud/s für jedes angeschlossene Gerät! Sie unterstützt den PCI- Express x1 bis x16 Slot. -
Seite 4: Aufbau Und Anschlüsse
Deutsch EX-45362IS 3. Aufbau und Anschlüsse 3.1 Aufbau S1_PWR-2_PWR: JP1: Jumper für die Stromquelle Power auf 9 Pin (Netzteil oder PCI-E Bus) Stecker Ein / Aus J2: Stromanschluss für PC-Netzteil S1-S2: 25 Pin Buchse für Octopus-Kabel mit 2 x 9 Pin Serielle Anschlüsse S1_MODE-S2_MODE: Mode &... -
Seite 5: Switch Und Jumper Einstellungen
EX-45362IS Deutsch 4. Switch und Jumper Einstellungen 4.1 Switch Einstellungen Es gibt zwei 8-Pin DIP-Schalter auf der Platine der EX-45362IS. Für jeden Port gibt es einen separaten DIP-Schalter. Die 8-Pin DIP-Schalter sind für den Mode (RS-232, RS- 422, RS-485 2-Draht oder RS-485 4-Draht) und die Terminierung der Signale RX+, RX- , TX+ und TX- zuständig (siehe Bild auf Seite 4 unter Aufbau). - Seite 6 Deutsch EX-45362IS 4. Switch und Jumper Einstellungen 4.1 Switch Einstellungen Mode & Terminator Switch (S1_MODE-S2_MODE) Resistoren Off Resistoren On Terminator Off Terminator On Resistoren für RS-422, RS-485 2-Draht und RS-485 4-Draht Mode:...
-
Seite 7: Jumper Einstellungen
EX-45362IS Deutsch 4. Switch und Jumper Einstellungen 4.1 Switch Einstellungen Terminator für RS-422, RS-485 2-Draht und RS-485 4-Draht Mode: RS-485 2-Draht Mode RS-422 und RS-485 4-Draht Mode 4.2 Jumper Einstellungen S1_PWR-S2_PWR: = Am Pin 9 liegt das Standard Signal RI (Ring Indicator) an. (Werkseinstellung) = Am Pin 9 liegt jetzt eine Spannung von +5V DC an. -
Seite 8: Hardware Installation
Deutsch EX-45362IS 5. Hardware Installation Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-45362IS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungs- anleitung Ihres Computersystems. -
Seite 9: Überprüfen Des Installierten Treiber
EX-45362IS Deutsch 6. Treiber Installation Windows Server 20xx Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öff- nen Sie den Ordner „IO/MOSCHIP/MCS99xx“. -
Seite 10: Technische Daten
English EX-45362IS 7. Technische Daten Chip-Set: MOSCHIP MCS9922CV Datentransfer-Rate: 300 Baud bis 921.6 KBaud Anschlüsse: 1x 25 Pin Buchse zum Anschluss vom Octopus Kabel Hardwaresystem: PCI-Express x1 bis x16 Betriebssystem: Windows 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/ Linux Betriebstemperatur: 0°... -
Seite 11: Description
EX-45362IS English 1. Description The EX-45362IS is a plug & play high-speed serial RS-232/422/485 expansion card for the PCI-Express Bus. The EX-45362IS provides two 9 pin high speed RS-232/422/485 serial ports. It uses data transfer rates up to 921Kbaud/s. The EX-45362IS design utiliz- es the MOSCHIP chipset with 256-byte buffer, which incorporates the latest in high speed interface technology. -
Seite 12: Layout And Connections
English EX-45362IS 3. Layout and Connections 3.1 Layout S1_PWR-2_PWR: JP1: Select the power over Power to 9 Pin Power Supply or PCIe Bus connector On / Off J2: Connector for Power Supply S1-S2: 25 Pin connector for octopus cable with 2 x 9 Pin serial connector S1_MODE-S2_MODE: Mode &... -
Seite 13: Switch And Jumper Settings
EX-45362IS English 4. Switch and Jumper Settings 4.1 Switch Settings There are two 8-pin DIP-switches on the board of the EX-45362IS. For each port there is a separate DIP-switch. The 8-pin DIP-switches are for the modes (RS-232, RS-422, RS-485 2-wire or RS-485 4-wire) and for the signal termination for RX+, RX-, TX+ and TX- (see picture on page 12 under layout). - Seite 14 English EX-45362IS 4. Switch and Jumper Settings 4.1 Switch Settings Mode & Terminator Switch (S1_MODE-S2_MODE) Resistor Off Resistor On Terminator Off Terminator On Resistors for RS-422, RS-485 2-wire and RS-485 4-wire mode:...
-
Seite 15: Jumper Settings
EX-45362IS English 4. Switch and Jumper Settings 4.1 Switch Settings Termination for RS-422, RS-485 2-wire and RS-485 4-wire mode: RS-485 2-wire mode RS-422 and RS-485 4-wire mode 4.2 Jumper Settings S1_PWR-S2_PWR: = The pin 9 is connected with RI (Ring Indicator) signal. (Factory Setting) = At pin 9 is now a voltage of +5V DC. -
Seite 16: Hardware Installation
English EX-45362IS 5. Hardware Installation If you are ready with the jumper settings, please proceed with the following installation instructions. Because there are large differences between PC’s, we can give you only a general installation guide for the EX-45362IS. Please refer to your computer’s reference manual whenever in doubt. - Seite 17 EX-45362IS English 6. Driver Installation Windows Server 20xx After completing the hardware installation, the operating system will automatically the card and install this! If the driver should not be installed automatically, insert the driver CD into you CD-ROM drive (eg drive D:) and then open the folder „IO/MOSCHIP/ MCS99xx“.
-
Seite 18: Technical Information
English EX-45362IS 7. Technical Information Chip-Set: MOSCHIP MCS9922CV Data Transfer Rate: 300 Baud bis 921.6 KBaud Connectors: 1x 25 Pin Connector for connect the Octopus Cable Hardware System: PCI-Express x1 to x16 Operating System: Windows 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/ Linux Operating Temperature: 32°F to 131°Fahrenheit...
