EX-41016-2WO

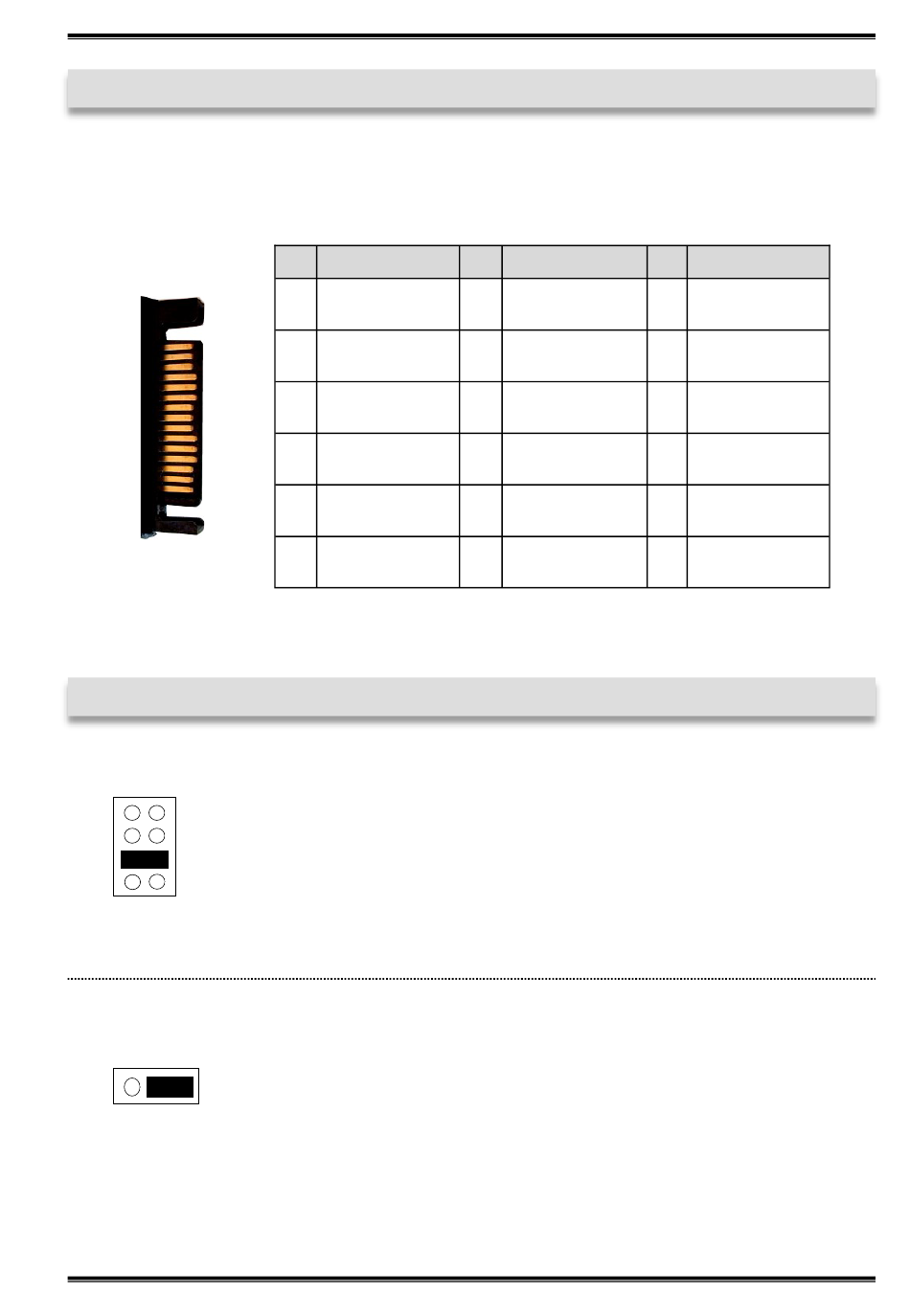

3. Aufbau und Anschlüsse
3.2 Anschlüsse
J3:
4. Jumper Einstellungen
JP1:
X5
X12
I12
I5
JP4:
5V 3.3V
Pin
Bezeichnung
1
3.3 Volt
(Orange)
2
3.3 Volt
(Orange)
3
3.3 Volt
(pre-charge)
4
Ground
(Schwarz)
5
Ground
(Schwarz)
6
Ground
(Schwarz)
Es gibt 2 verschiedene Spannungsquellen (Mainboard & PC-Netzteil).
(Bei Jumper Einstellung X5 / X12 muss der Stromanschluss (J3) mit dem
PC-Netzteil verbunden werden!)
X5
= 5Volt vom PC-Netzteil
X12
= 12Volt vom PC-Netzteil
I12
= 12Volt vom Mainboard (Werkseinstellung)
I5
= 5Volt vom Mainboard
3.3V
= Der Spannungspegel wird auf 3.3V gesetzt (Werkseinstellung)
5V
= Der Spannungspegel wird auf 5V gesetzt
Benötigt Ihr Endgerät einen höheren Spannungspegel, so setzen Sie den
Jumper auf 5V.
Pin
Bezeichnung
7
5 Volt
(pre-charge)
8
5 Volt
(Rot)
9
5 Volt
(Rot)
10
Ground
(Schwarz)
11
Reserviert
12
Ground
(Schwarz)
5
Deutsch
Pin
Bezeichnung
13
12 Volt
(pre-charge)
14
12 Volt
(Gelb)
15
12 Volt
(Gelb)
