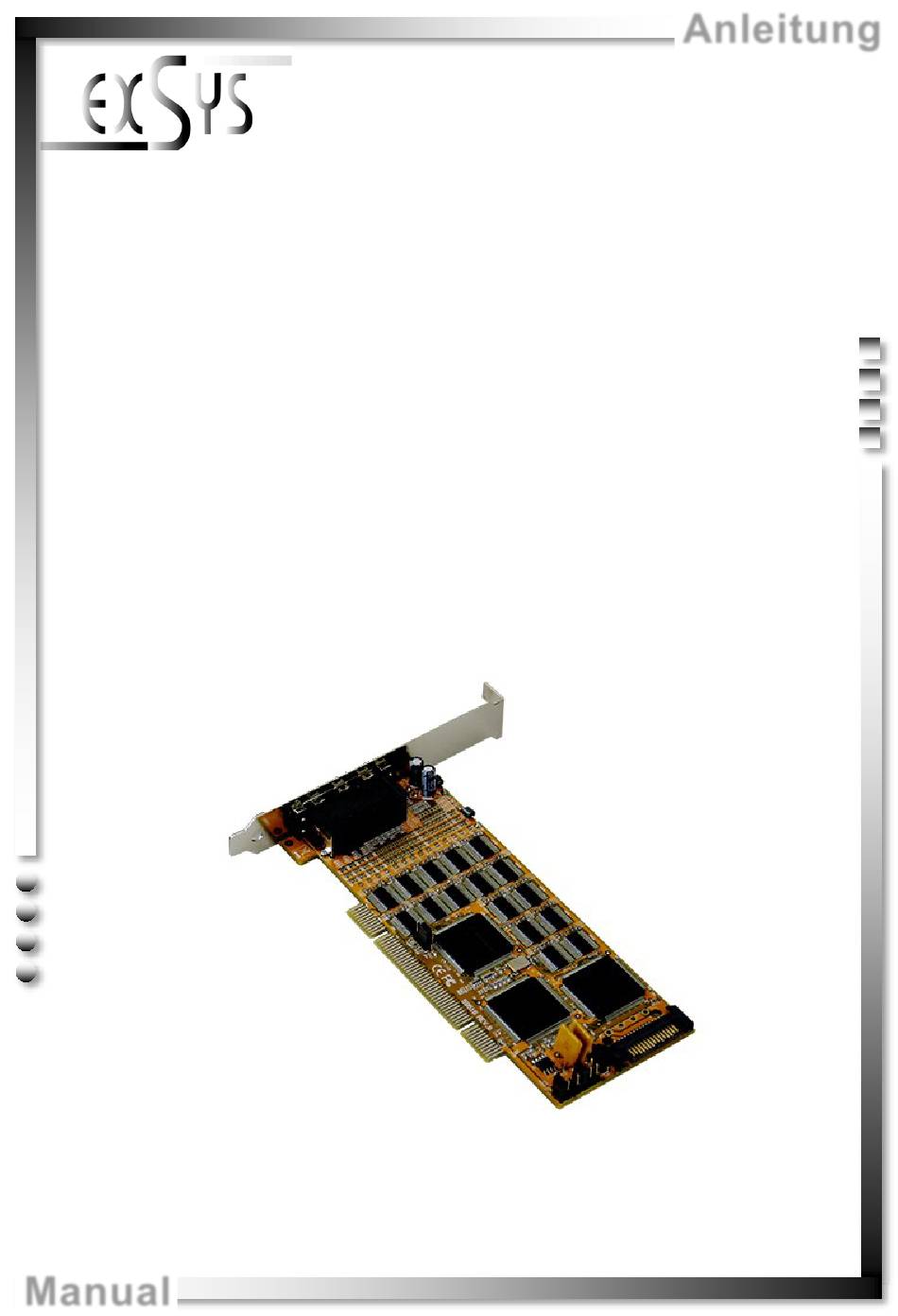

- Seite 1 Anleitung EX-41016-2WO RS-232 PCI Karte mit 16 x 9 Pin Anschluss Vers. 1.0 / 28.10.15 Manual...
-
Seite 2: Inhaltsverzeichnis
EX-41016-2WO Inhaltsverzeichnis Beschreibung ······················································································ 3 Lieferumfang ······················································································ 3 Aufbau und Anschlüsse ······································································ 4-5 3.1 Aufbau······································································································ 4 3.2 Anschlüsse ······························································································ 4-5 Jumper Einstellungen ········································································· 5-6 Hardware Installation ············································································ 6 Treiber Installation ············································································· 7-8 Technische Daten ················································································ 8 Index Description ························································································· 9 Extent of Delivery ················································································... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Die EX-41016-2WO ist eine PCI serielle RS-232 Karte mit 16 seriellen FIFO 16C95x Ports, für den Anschluss von High-Speed seriellen RS-232 Peripherie Geräten (z.B. Terminal, Modem, Plotter usw.). Der serielle PCI Bus unterstützt dabei optimal die Leis- tung des schnellen SystemBase Chipset mit 256byte FIFO Cache. -
Seite 4: Aufbau Und Anschlüsse
(Netzteil oder PCI) JP5: Nur für Testzwe- JP4: Jumper zum einstellen JP2(S9-S16) & JP3(S1-S8): Jumper für Power auf PIN59 der Spannung am UART 3.2 Anschlüsse S1-S16: DB9 (EX-41016-2WO) DB9 (Device) 1 DCD 1 DCD 2 RXD 2 RXD 3 TXD 3 TXD... -
Seite 5: Jumper Einstellungen
EX-41016-2WO Deutsch 3. Aufbau und Anschlüsse 3.2 Anschlüsse Bezeichnung Bezeichnung Bezeichnung 3.3 Volt 5 Volt 12 Volt (Orange) (pre-charge) (pre-charge) 3.3 Volt 5 Volt 12 Volt (Orange) (Rot) (Gelb) 3.3 Volt 5 Volt 12 Volt (pre-charge) (Rot) (Gelb) Ground Ground... -
Seite 6: Hardware Installation
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-41016-2WO geben. Bei Unklarheiten halten Sie sich bitte an die Bedie- nungsanleitung Ihres Computersystems. -
Seite 7: Treiber Installation
EX-41016-2WO Deutsch 6. Treiber Installation Windows 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx Windows erkennt beim Start einen neuen “PCI Controller“ und öffnet automatisch den Windows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben Sie nun den Pfad "D:\IO\SYSTEMBASE\DRIVER\PCI"... -
Seite 8: Technische Daten
Deutsch EX-41016-2WO 6. Treiber Installation SCO UNIX / LINUX Die Treiber für Linux befinden sich in folgendem Verzeichnis: "D:\IO\SYSTEMBASE\DRIVERS\PCI\SCO" Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterschei- den, können wir Ihnen leider keine Installationsanweisung geben. Bitte halten Sie sich an die Installationsanweisung für Standard I/O Ports Ihrer Unix/Linux Version.
