3. Layout und Jumpereinstellungen

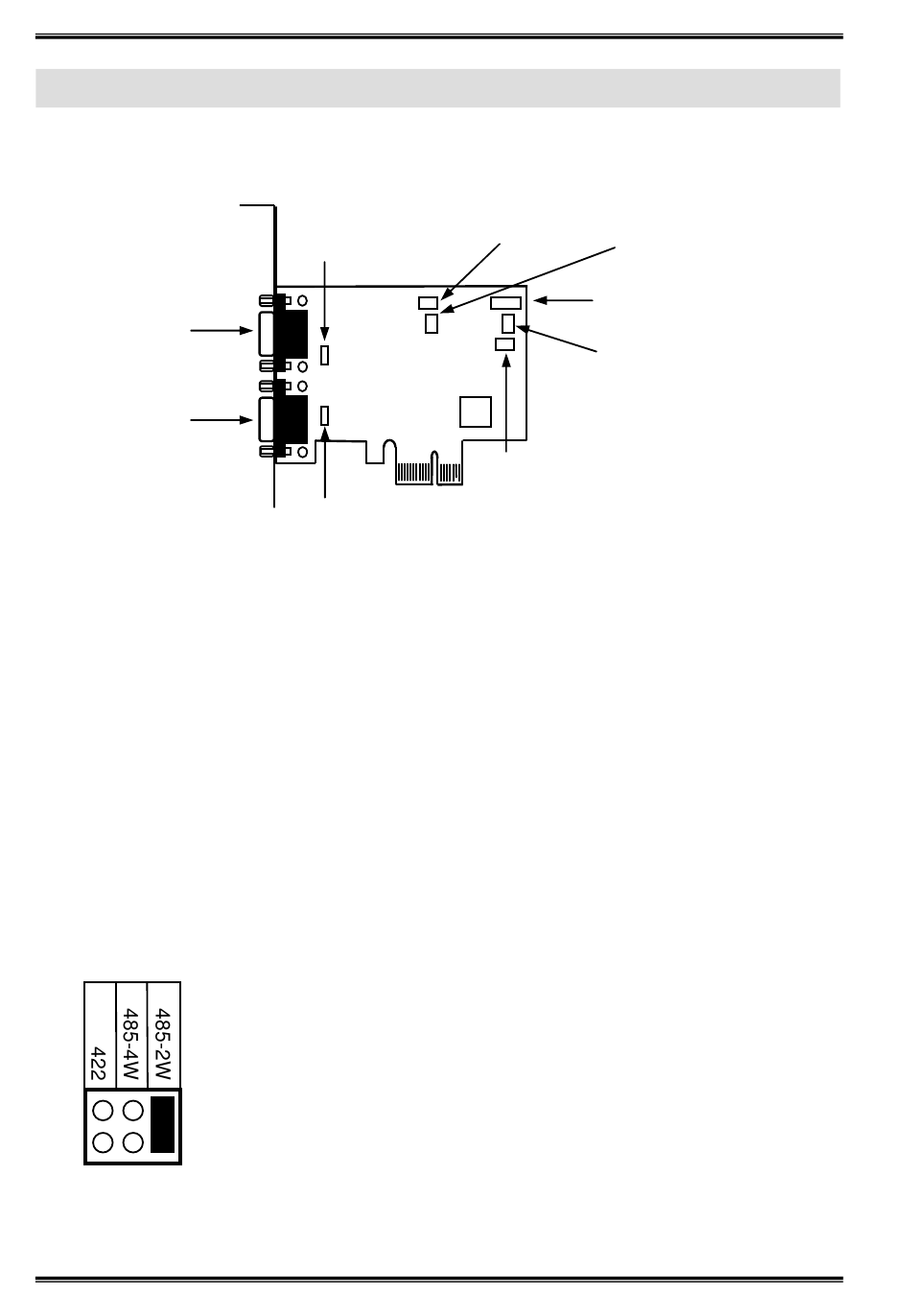

3.1 Layout
J3: Port 1 (S1)
DB9 Stecker
RS-422/485 Port
J4: Port 2 (S2)
DB9 Stecker
RS-422/485 Port
3.2 Jumper-Einstellung
Es gibt zwei Jumper-Reihen um die Ports S1 und S2 einzustellen
1. Mode Einstellungs-Jumper: JP4 für S1 und JP7 für S2
2. Abschlusswiderstand Jumper: JP8 für S1 und JP9 für S2
3. Echo oder No Echo Jumper: JP5 für S1 und JP6 für S2
4. TXD Control Einstellungs-Jumper: JP2 für S1 und JP3 für S2
1. Mode Einstellungen
JP4 für S1 Port
JP7 für S2 Port
JP8:
S1 Abschlusswiderstand
Ein/Ausschalten
JP9:
S2 Abschlusswiderstand
Ein/Ausschalten
485-2W = RS-485 Mode mit 2 Draht Leitung (Werkseinstellung)
485-4W = RS-485 Mode mit 4 Draht Leitung
422
= RS-422 Mode
Seriell RS-422/485 PCIe Karte
JP2, JP5:
RS-485TXD Control
J2:
Nur für Testzwecke im Werk
JP7: S2
RS-422/485
Mode Einstellung
JP3, JP6:
RS-485TXD Control
4
JP4: S1
RS-422/485
Mode Einstellung
