EX-41384

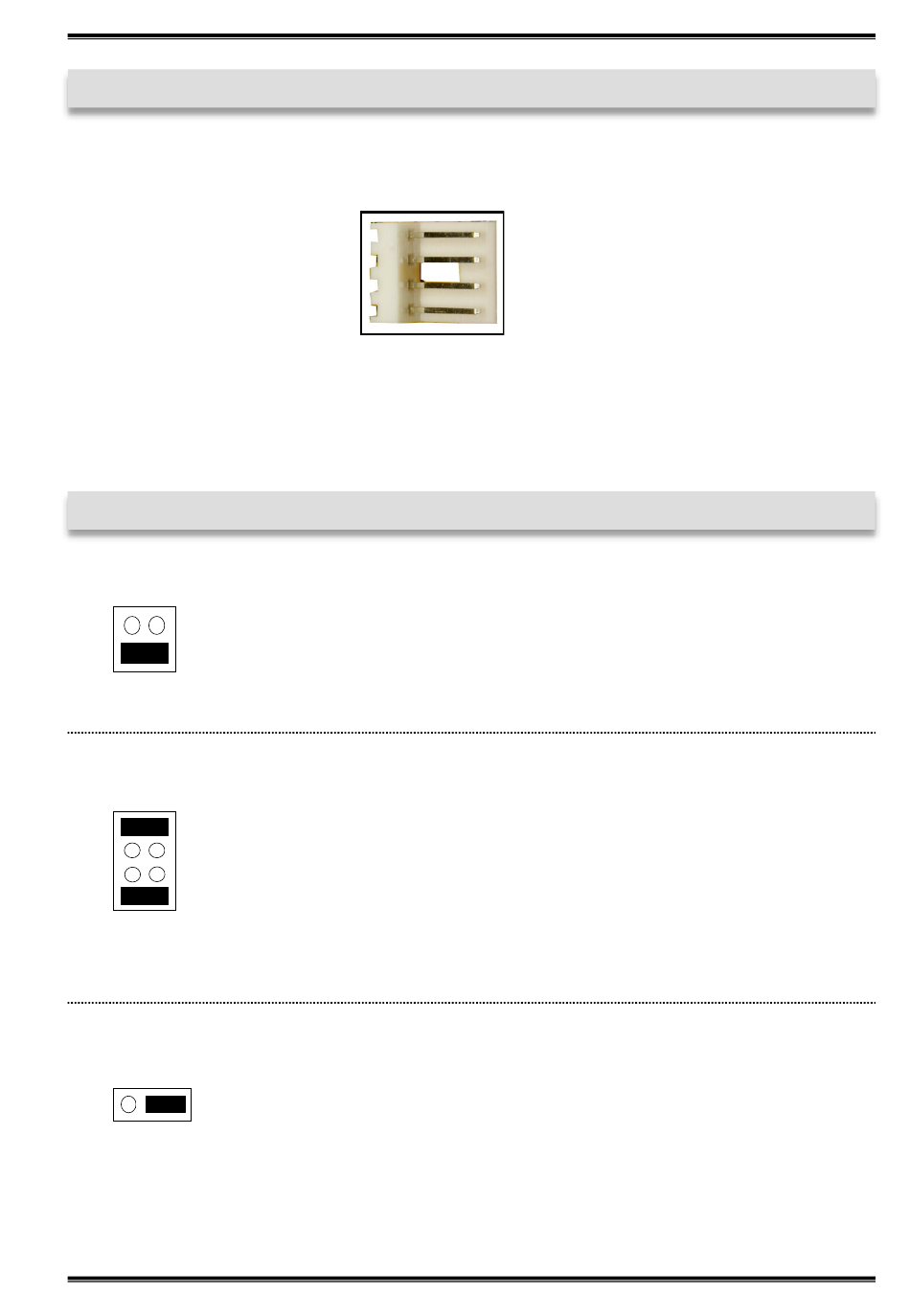

3. Aufbau und Anschlüsse
3.2 Anschlüsse
J2:
Für X5V oder X12V Einstellung (JP2) muss J2 mit dem PC Netzteil verbunden werden!
Sonst wird die Karte nicht mit Strom versorgt.
4. Jumper Einstellungen
JP1:
+5V
+3.3V
JP2:
I5V
X5V
X12V
I12V
JP3:
ENA | DIS
+3.3V
= Der Spannungspegel wird auf 3.3V gesetzt. (Werkseinstellung)
+5V
= Der Spannungspegel wird auf 5V gesetzt.
Benötigt Ihr Endgerät einen höheren Spannungspegel, so setzen Sie den
Jumper auf +5V.
Wenn Sie die Jumper S1_PWR-S4_PWR für auf PWR gesetzt haben,
können Sie mit dem Jumper JP2 die Spannungsquelle einstellen. Es gibt
2 verschiedene Spannungsquellen (Mainboard & PC-Netzteil).
(Bei Jumper Einstellung X5V / X12V muss der Stromanschluss (J2) mit
dem PC-Netzteil verbunden werden!)
I5V
= 5Volt vom Mainboard (STANDARD)
X5V
= 5Volt vom PC-Netzteil
X12V
= 12Volt vom PC-Netzteil
I12V
= 12Volt vom Mainboard (STANDARD)
DIS
= Die Funktion PME ist ausgeschaltet. (Werkseinstellung)
ENA
= Die Funktion PME ist eingeschaltet. Der PC kann nun durch
die Seriellen Ports der EX-41384 aktiviert werden.
Dieser sollte aber bei Standard Anwendungen nicht verstellt werden.
1 +5V
2 GND
3 GND
4 +12V
5
