MONITOR-CART
3.2.2

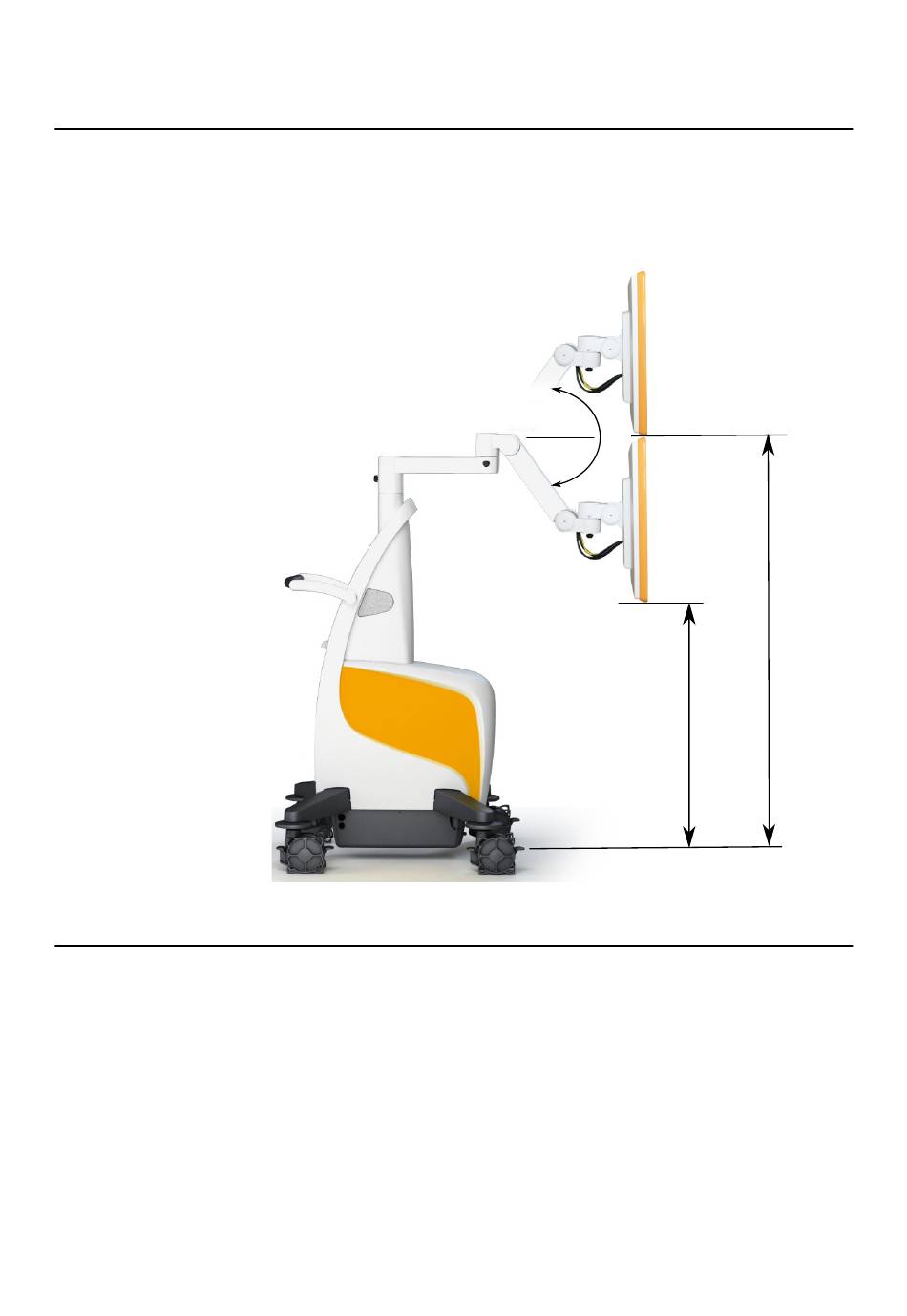

Bewegungsbereich
Monitorhöhe
Die Monitore können folgendermaßen positioniert werden:
• ca. 1 bis 1,5 m über dem Boden
• Mit einem Rotationswinkel von 30° bis 60°, je nach gewünschter Höhe für den OP-Aufbau
Cart-Arme
• Der untere Arm kann um 330° um das mittlere Gelenk des Monitor-Carts gedreht werden. An
der Rückseite des Geräts befindet sich ein eingeschränkter Bewegungsspielraum von 30°.
• Der obere Arm hat einen eingeschränkten Bewegungsspielraum von ca. 90° zwischen den
zwei Armen, um ein Zusammenstoßen der Monitore sowie mögliche Verletzungen des
Benutzers zu vermeiden. Beachten Sie, dass sich durch das Bewegen des einen Arms auch
der andere Arm bewegen kann, sobald der eingeschränkte Bewegungsspielraum erreicht wird.
System- und Technisches Benutzerhandbuch Aufl. 1.0 Curve Dual Navigation Station Version 1.2
±50° (± 2°)
980 mm
Abbildung 9
1445 mm
33
