SmartIntego Schließzylinder
(Handbuch)
6.3.1.4 Funktionstest durchführen
HINWEIS

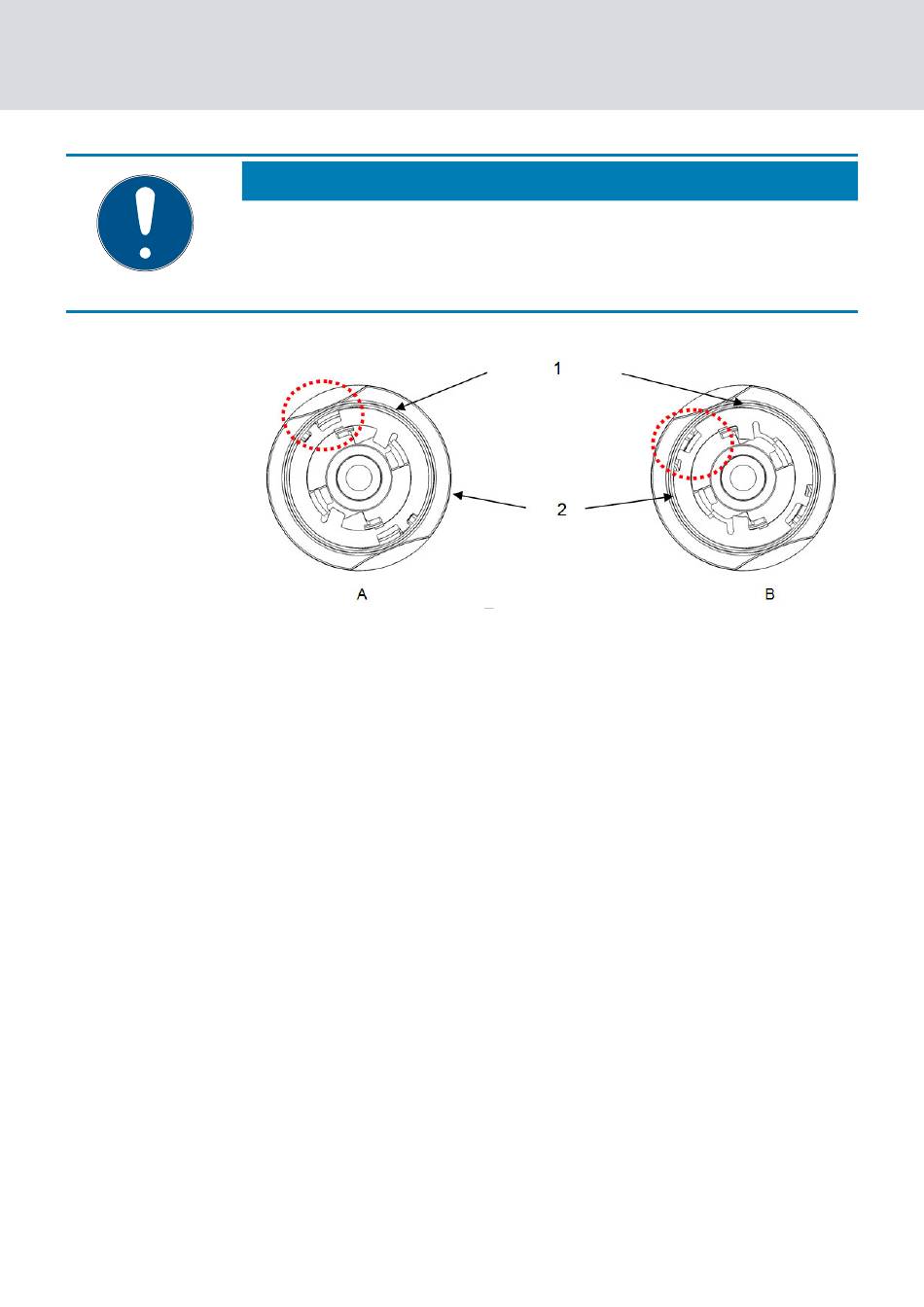

Das Verdrehen der Bajonettscheibe im nicht montiertem Zustand kann die
Befestigung des Knaufes verhindern. In diesem Fall die Scheibe mittels des
Montagewerkzeuges in die Ursprungsposition "Bajonettscheibe offen" zu-
rückschieben. (Siehe Bilder)
1. Bajonettscheibe
2. Knauf
3. Bajonettscheibe geschlossen
4. Bajonettscheibe offen
Montageschlüssel so ansetzen, dass die beiden Nasen des
Montagewerkzeuges in den Außenknauf eingreifen (bei Bedarf Knauf
drehen, bis beide Nasen des Schlüssels in den Knauf einhaken). Den Knauf
durch eine 30° Drehung im Uhrzeigersinn wieder verschließen.
1. Zylinder mittels gültigem Identmedium einkuppeln lassen und bei geöff-
neter Tür den Knauf in Sperr- und Öffnungsrichtung drehen. Der Knauf
muss sich hierbei leichtgängig drehen lassen.
2. Tür schließen und den Vorgang wiederholen. Sollte der Schließzylinder
schwergängig sein, so ist ein Ausrichten der Tür bzw. eine Nachbearbei-
tung des Schließbleches erforderlich.
6. Einbauanleitung "SmartIntego"
19 / 45
