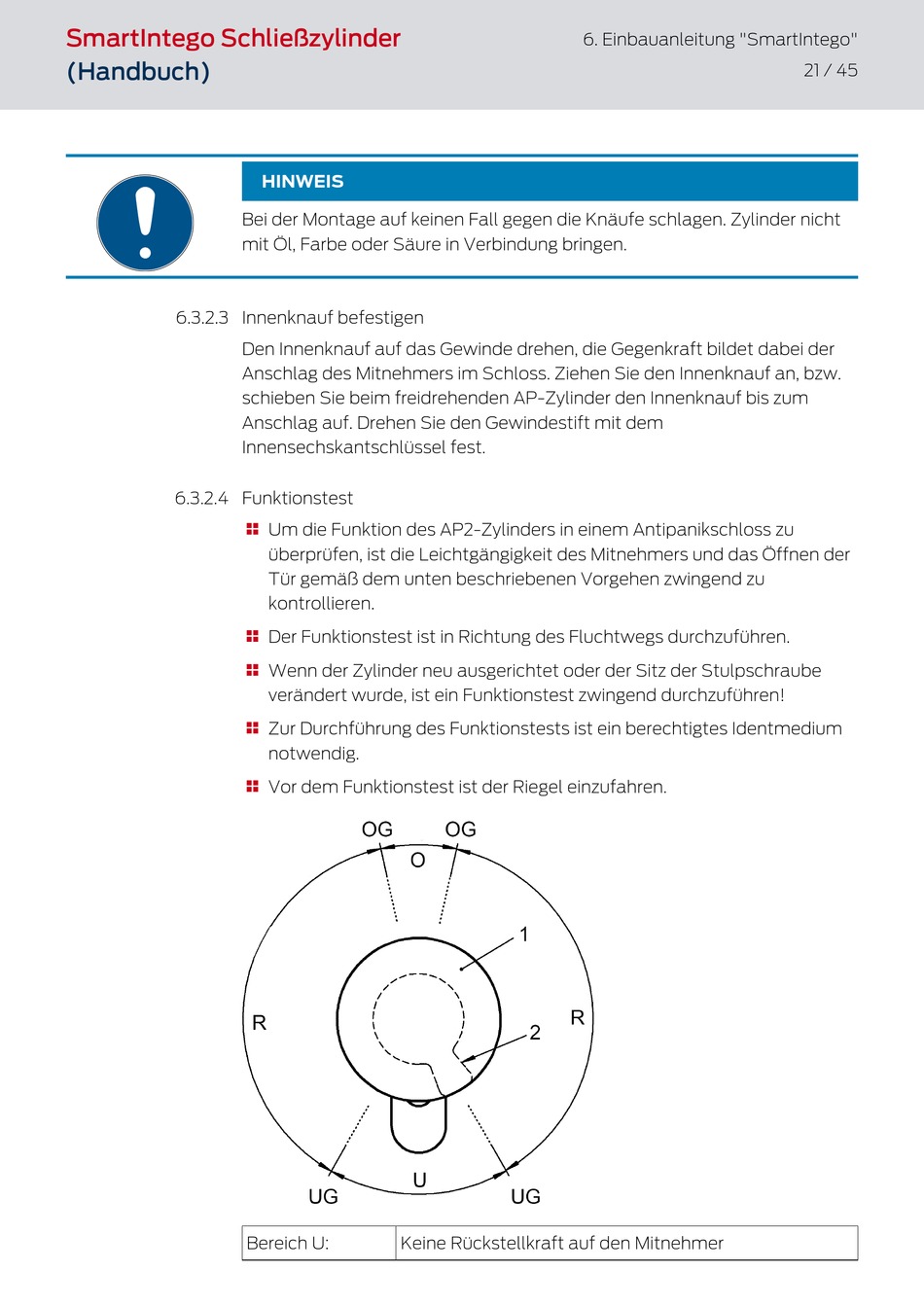

Simons Voss Technologies SmartIntego Handbuch Seite 21

SmartIntego Schließzylinder
(Handbuch)
6.3.2.3 Innenknauf befestigen
6.3.2.4 Funktionstest
HINWEIS
Bei der Montage auf keinen Fall gegen die Knäufe schlagen. Zylinder nicht
mit Öl, Farbe oder Säure in Verbindung bringen.
Den Innenknauf auf das Gewinde drehen, die Gegenkraft bildet dabei der
Anschlag des Mitnehmers im Schloss. Ziehen Sie den Innenknauf an, bzw.
schieben Sie beim freidrehenden AP-Zylinder den Innenknauf bis zum
Anschlag auf. Drehen Sie den Gewindestift mit dem
Innensechskantschlüssel fest.
Um die Funktion des AP2-Zylinders in einem Antipanikschloss zu

überprüfen, ist die Leichtgängigkeit des Mitnehmers und das Öffnen der
Tür gemäß dem unten beschriebenen Vorgehen zwingend zu
kontrollieren.
Der Funktionstest ist in Richtung des Fluchtwegs durchzuführen.

Wenn der Zylinder neu ausgerichtet oder der Sitz der Stulpschraube

verändert wurde, ist ein Funktionstest zwingend durchzuführen!
Zur Durchführung des Funktionstests ist ein berechtigtes Identmedium

notwendig.
Vor dem Funktionstest ist der Riegel einzufahren.

Bereich U: Keine Rückstellkraft auf den Mitnehmer
6. Einbauanleitung "SmartIntego"
21 / 45
