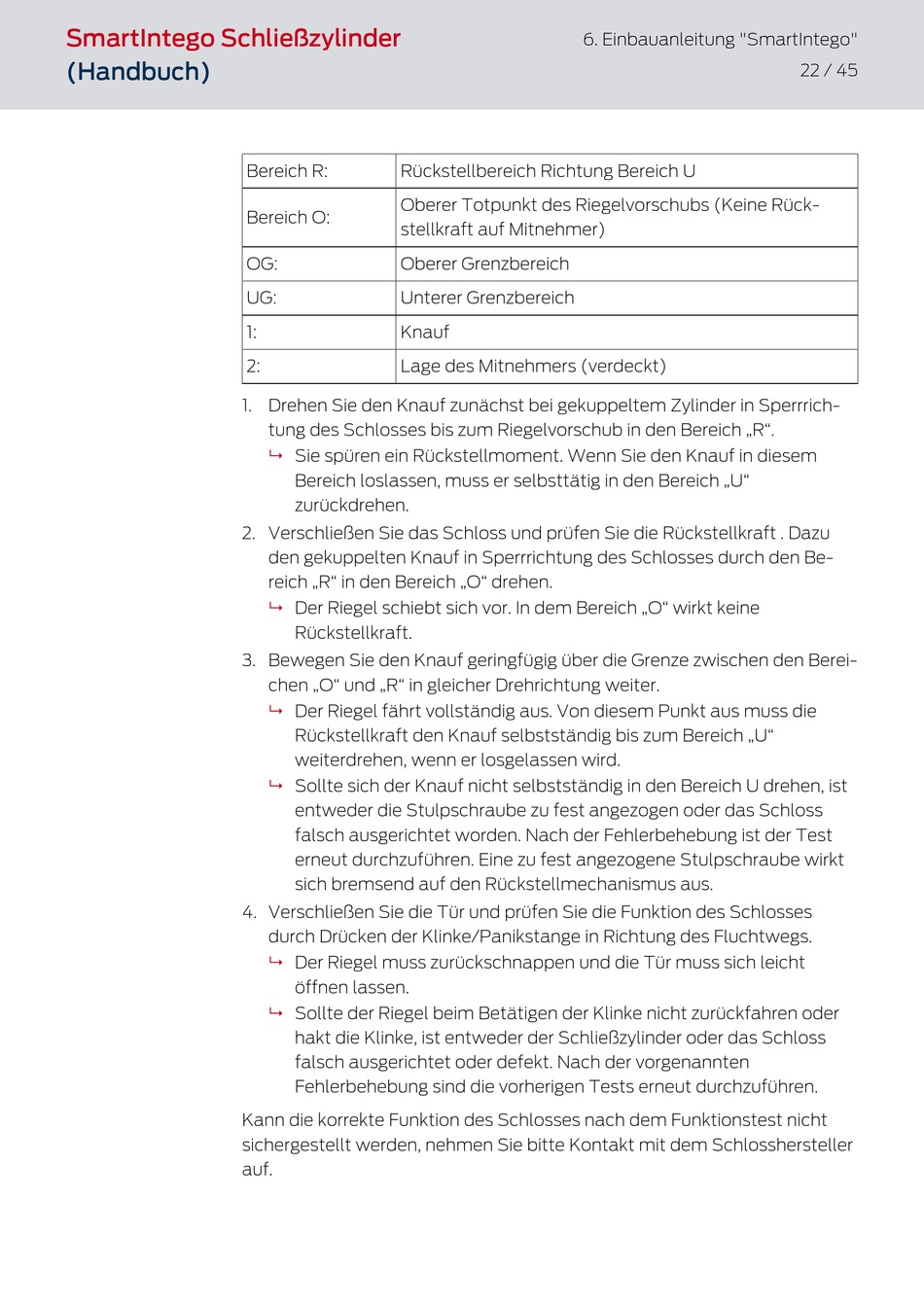

SmartIntego Schließzylinder
(Handbuch)
Bereich R: Rückstellbereich Richtung Bereich U
Oberer Totpunkt des Riegelvorschubs (Keine Rück-
Bereich O:
stellkraft auf Mitnehmer)
OG: Oberer Grenzbereich
UG: Unterer Grenzbereich
1: Knauf
2: Lage des Mitnehmers (verdeckt)
1. Drehen Sie den Knauf zunächst bei gekuppeltem Zylinder in Sperrrich-
tung des Schlosses bis zum Riegelvorschub in den Bereich „R".
9 Sie spüren ein Rückstellmoment. Wenn Sie den Knauf in diesem
Bereich loslassen, muss er selbsttätig in den Bereich „U"
zurückdrehen.
2. Verschließen Sie das Schloss und prüfen Sie die Rückstellkraft . Dazu
den gekuppelten Knauf in Sperrrichtung des Schlosses durch den Be-
reich „R" in den Bereich „O" drehen.
Der Riegel schiebt sich vor. In dem Bereich „O" wirkt keine
9
Rückstellkraft.
3. Bewegen Sie den Knauf geringfügig über die Grenze zwischen den Berei-
chen „O" und „R" in gleicher Drehrichtung weiter.
Der Riegel fährt vollständig aus. Von diesem Punkt aus muss die
9
Rückstellkraft den Knauf selbstständig bis zum Bereich „U"
weiterdrehen, wenn er losgelassen wird.
Sollte sich der Knauf nicht selbstständig in den Bereich U drehen, ist
9
entweder die Stulpschraube zu fest angezogen oder das Schloss
falsch ausgerichtet worden. Nach der Fehlerbehebung ist der Test
erneut durchzuführen. Eine zu fest angezogene Stulpschraube wirkt
sich bremsend auf den Rückstellmechanismus aus.
4. Verschließen Sie die Tür und prüfen Sie die Funktion des Schlosses
durch Drücken der Klinke/Panikstange in Richtung des Fluchtwegs.
Der Riegel muss zurückschnappen und die Tür muss sich leicht
9
öffnen lassen.
9 Sollte der Riegel beim Betätigen der Klinke nicht zurückfahren oder
hakt die Klinke, ist entweder der Schließzylinder oder das Schloss
falsch ausgerichtet oder defekt. Nach der vorgenannten
Fehlerbehebung sind die vorherigen Tests erneut durchzuführen.
Kann die korrekte Funktion des Schlosses nach dem Funktionstest nicht
sichergestellt werden, nehmen Sie bitte Kontakt mit dem Schlosshersteller
auf.
6. Einbauanleitung "SmartIntego"
