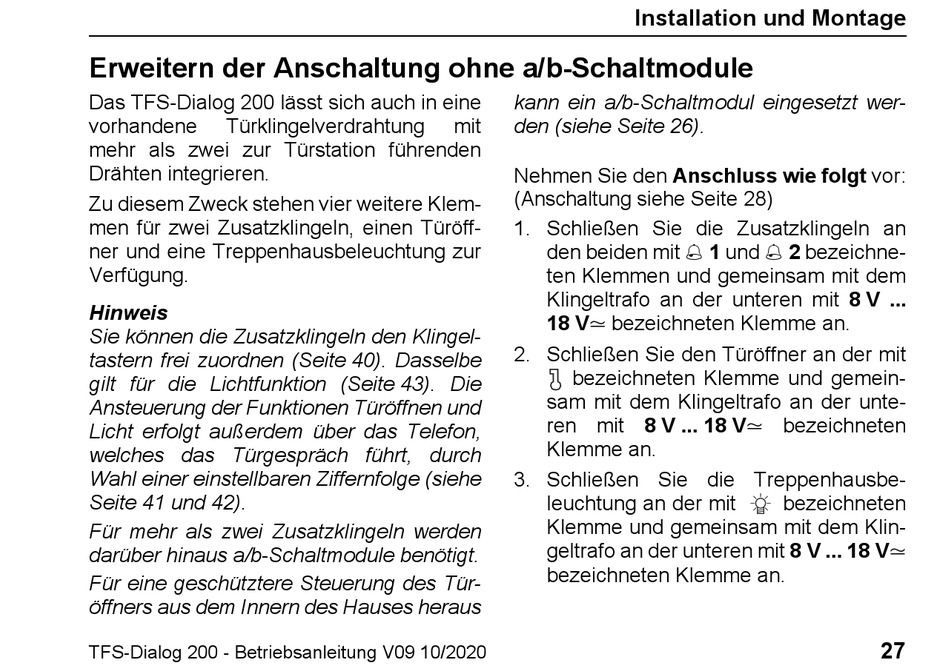

Erweitern der Anschaltung ohne a/b-Schaltmodule

Das TFS-Dialog 200 lässt sich auch in eine
vorhandene Türklingelverdrahtung
mehr als zwei zur Türstation führenden
Drähten integrieren.
Zu diesem Zweck stehen vier weitere Klem-
men für zwei Zusatzklingeln, einen Türöff-
ner und eine Treppenhausbeleuchtung zur
Verfügung.
Hinweis
Sie können die Zusatzklingeln den Klingel-
tastern frei zuordnen (Seite 40). Dasselbe
gilt für die Lichtfunktion (Seite 43). Die
Ansteuerung der Funktionen Türöffnen und
Licht erfolgt außerdem über das Telefon,
welches das Türgespräch führt, durch
Wahl einer einstellbaren Ziffernfolge (siehe
Seite 41 und 42).
Für mehr als zwei Zusatzklingeln werden
darüber hinaus a/b-Schaltmodule benötigt.
Für eine geschütztere Steuerung des Tür-
öffners aus dem Innern des Hauses heraus
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
kann ein a/b-Schaltmodul eingesetzt wer-
mit den (siehe Seite 26).
Nehmen Sie den Anschluss wie folgt vor:
(Anschaltung siehe Seite 28)
1. Schließen Sie die Zusatzklingeln an
den beiden mit  1 und  2 bezeichne-
ten Klemmen und gemeinsam mit dem
Klingeltrafo an der unteren mit 8 V ...
18 V bezeichneten Klemme an.
2. Schließen Sie den Türöffner an der mit
bezeichneten Klemme und gemein-
sam mit dem Klingeltrafo an der unte-
ren mit 8 V ... 18 V
Klemme an.
3. Schließen Sie die Treppenhausbe-
leuchtung an der mit
Klemme und gemeinsam mit dem Klin-
geltrafo an der unteren mit 8 V ... 18 V
bezeichneten Klemme an.
Installation und Montage
bezeichneten
bezeichneten
