Installation und Montage

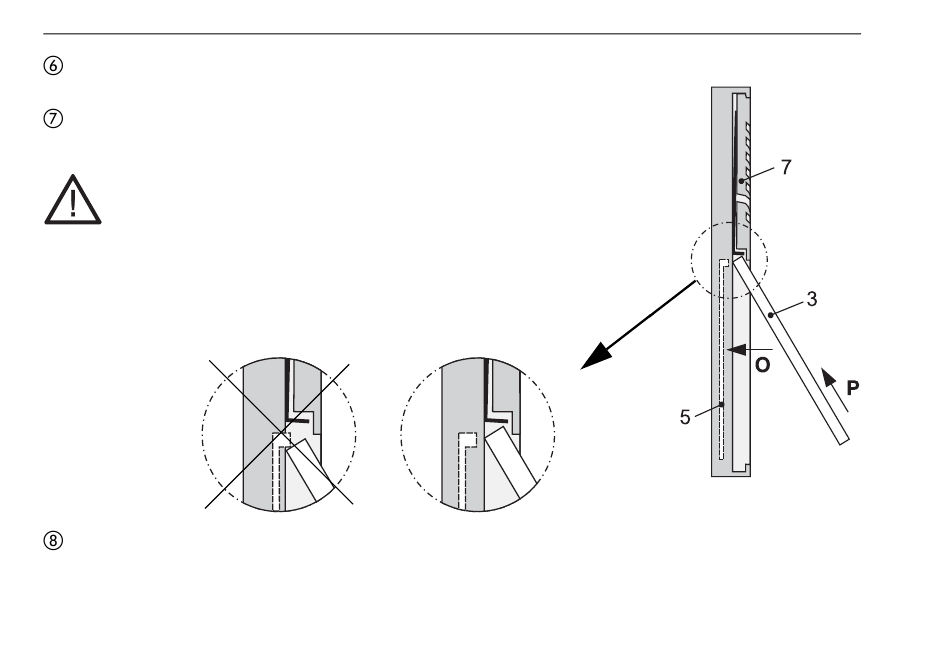

Drücken Sie die Beleuchtungsplatte (5) mit leichtem Druck in
Richtung (O), nieder und halten Sie sie in dieser Position fest.
Legen Sie das Namensschildglas (3) bei heruntergedrückter
Beleuchtungsplatte in die seitlichen Führungen ein.
ACHTUNG
Beschädigung
Einschieben des Namensschildglases möglich.
– Drücken Sie die Beleuchtungsplatte so weit herunter (siehe
Detailansicht), dass das eingelegte Namensschildglas die
Beleuchtungsplatte nicht mit nach oben schiebt.
Schieben Sie das Namensschildglas (3) in Richtung (P) unter
die Lautsprecherblende (7) bis zum Anschlag hoch und halten
es mit leichtem Druck in Richtung (P) fest.
32
des Gerätes
Falsch
bei unsachgemäßem
Richtig
Detail
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
Abb. 30
