Installation und Montage

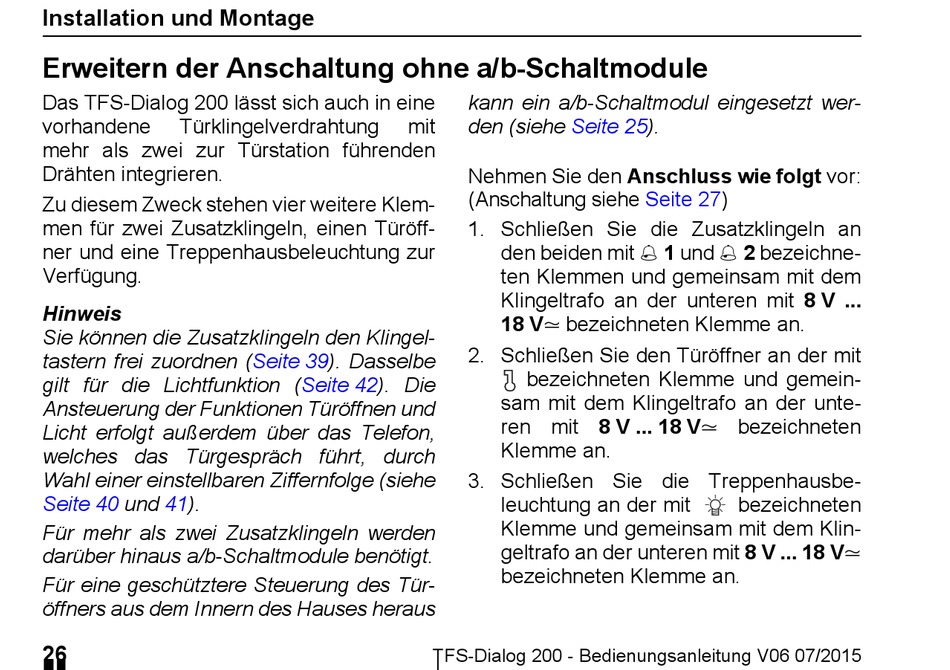

Erweitern der Anschaltung ohne a/b-Schaltmodule

Das TFS-Dialog 200 lässt sich auch in eine
vorhandene Türklingelverdrahtung
mehr als zwei zur Türstation führenden
Drähten integrieren.
Zu diesem Zweck stehen vier weitere Klem-
men für zwei Zusatzklingeln, einen Türöff-
ner und eine Treppenhausbeleuchtung zur
Verfügung.
Hinweis
Sie können die Zusatzklingeln den Klingel-
tastern frei zuordnen
gilt für die Lichtfunktion
Ansteuerung der Funktionen Türöffnen und
Licht erfolgt außerdem über das Telefon,
welches das Türgespräch führt, durch
Wahl einer einstellbaren Ziffernfolge (siehe
Seite 40 und 41).
Für mehr als zwei Zusatzklingeln werden
darüber hinaus a/b-Schaltmodule benötigt.
Für eine geschütztere Steuerung des Tür-
öffners aus dem Innern des Hauses heraus
26
mit
(Seite 39). Dasselbe
(Seite 42). Die
kann ein a/b-Schaltmodul eingesetzt wer-
den (siehe Seite
Nehmen Sie den Anschluss wie folgt vor:
(Anschaltung siehe
1. Schließen Sie die Zusatzklingeln an
den beiden mit  1 und  2 bezeichne-
ten Klemmen und gemeinsam mit dem
Klingeltrafo an der unteren mit 8 V ...
18 V bezeichneten Klemme an.
2. Schließen Sie den Türöffner an der mit
bezeichneten Klemme und gemein-
sam mit dem Klingeltrafo an der unte-
ren mit 8 V ... 18 V
Klemme an.
3. Schließen Sie die Treppenhausbe-
leuchtung an der mit
Klemme und gemeinsam mit dem Klin-
geltrafo an der unteren mit 8 V ... 18 V
bezeichneten Klemme an.
TFS-Dialog 200 - Bedienungsanleitung V06 07/2015
25).
Seite 27)
bezeichneten
bezeichneten
