Auerswald TFS-Dialog 200 Betriebsanleitung Seite 19

Um eine dauerhafte Beleuch-
tung und die Anrufbarkeit des
TFS-Dialog 200 zu gewähr-
leisten, ist ein Klingeltrafo zur
Energieversorgung
anschließbar.
Ziehen Sie bezüglich der Kon-
taktbelegung auch das Hand-
buch Ihrer TK-Anlage zurate.
Nehmen Sie den Anschluss
wie folgt vor:
1. Schließen Sie das TFS-
Dialog 200 über die mit a
und b bezeichneten Klem-
men an einen internen a/b-
Port der TK-Anlage an.
2. Optional: Schließen Sie
den Klingeltrafo an den mit
8 V ... 18 V bezeichne-
ten Klemmen an.
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
Grundanschluss
optional
a
b

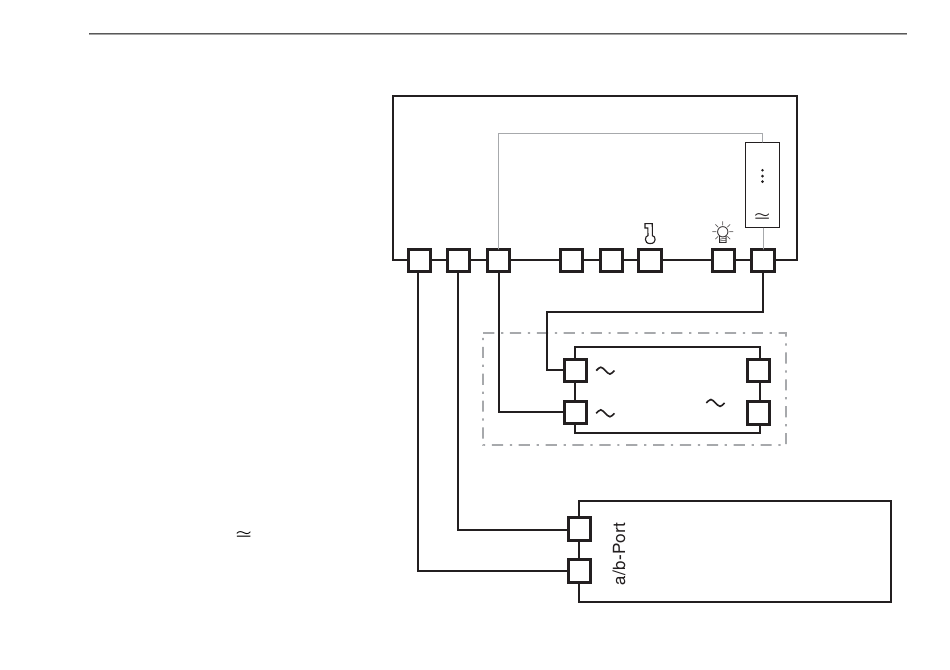

Abb. 15
Installation und Montage
TFS-Dialog 200
% %
1 2
230V
8 bis
18 V
Klingeltrafo (optional zur ständigen
Energieversorgung)
Auerswald-TK-Anlage
b
oder TK-Anlage eines
a
anderen Herstellers
8V
.
18V
19
