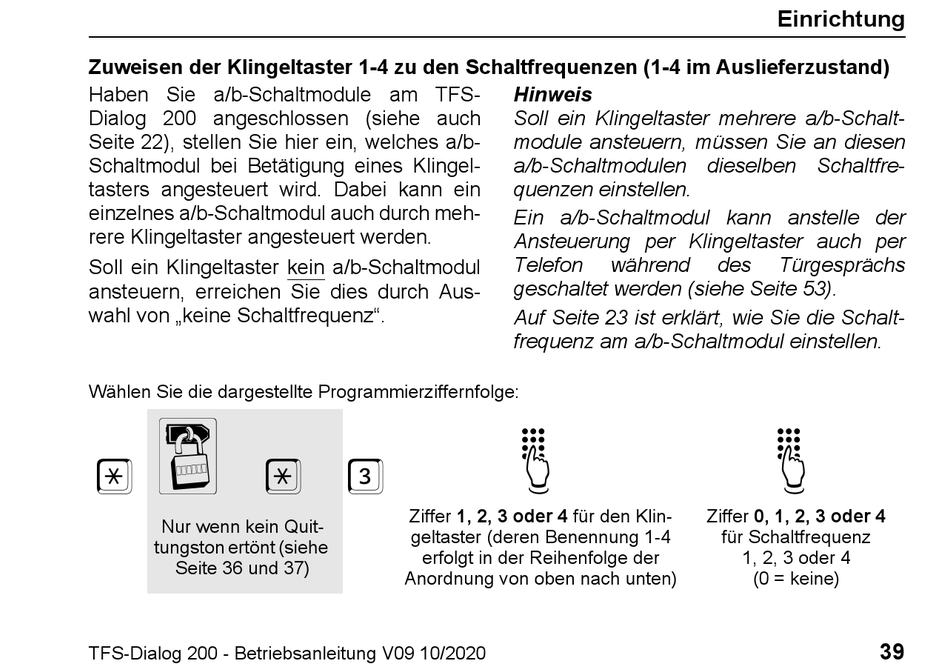

Auerswald TFS-Dialog 200 Betriebsanleitung Seite 39

Zuweisen der Klingeltaster 1-4 zu den Schaltfrequenzen (1-4 im Auslieferzustand)
Haben Sie a/b-Schaltmodule am TFS-
Dialog 200 angeschlossen (siehe auch
Seite 22), stellen Sie hier ein, welches a/b-
Schaltmodul bei Betätigung eines Klingel-
tasters angesteuert wird. Dabei kann ein
einzelnes a/b-Schaltmodul auch durch meh-
rere Klingeltaster angesteuert werden.
Soll ein Klingeltaster kein a/b-Schaltmodul
ansteuern, erreichen Sie dies durch Aus-
wahl von „keine Schaltfrequenz".
Wählen Sie die dargestellte Programmierziffernfolge:
* s * 3
Nur wenn kein Quit-
tungston ertönt (siehe
Seite 36 und 37)
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
Hinweis
Soll ein Klingeltaster mehrere a/b-Schalt-
module ansteuern, müssen Sie an diesen
a/b-Schaltmodulen dieselben Schaltfre-
quenzen einstellen.
Ein a/b-Schaltmodul kann anstelle der
Ansteuerung per Klingeltaster auch per
Telefon
geschaltet werden (siehe Seite 53).
Auf Seite 23 ist erklärt, wie Sie die Schalt-
frequenz am a/b-Schaltmodul einstellen.
N
Ziffer 1, 2, 3 oder 4 für den Klin-
geltaster (deren Benennung 1-4
erfolgt in der Reihenfolge der
Anordnung von oben nach unten)
Einrichtung
während des Türgesprächs
N
Ziffer 0, 1, 2, 3 oder 4
für Schaltfrequenz
1, 2, 3 oder 4
(0 = keine)
39
