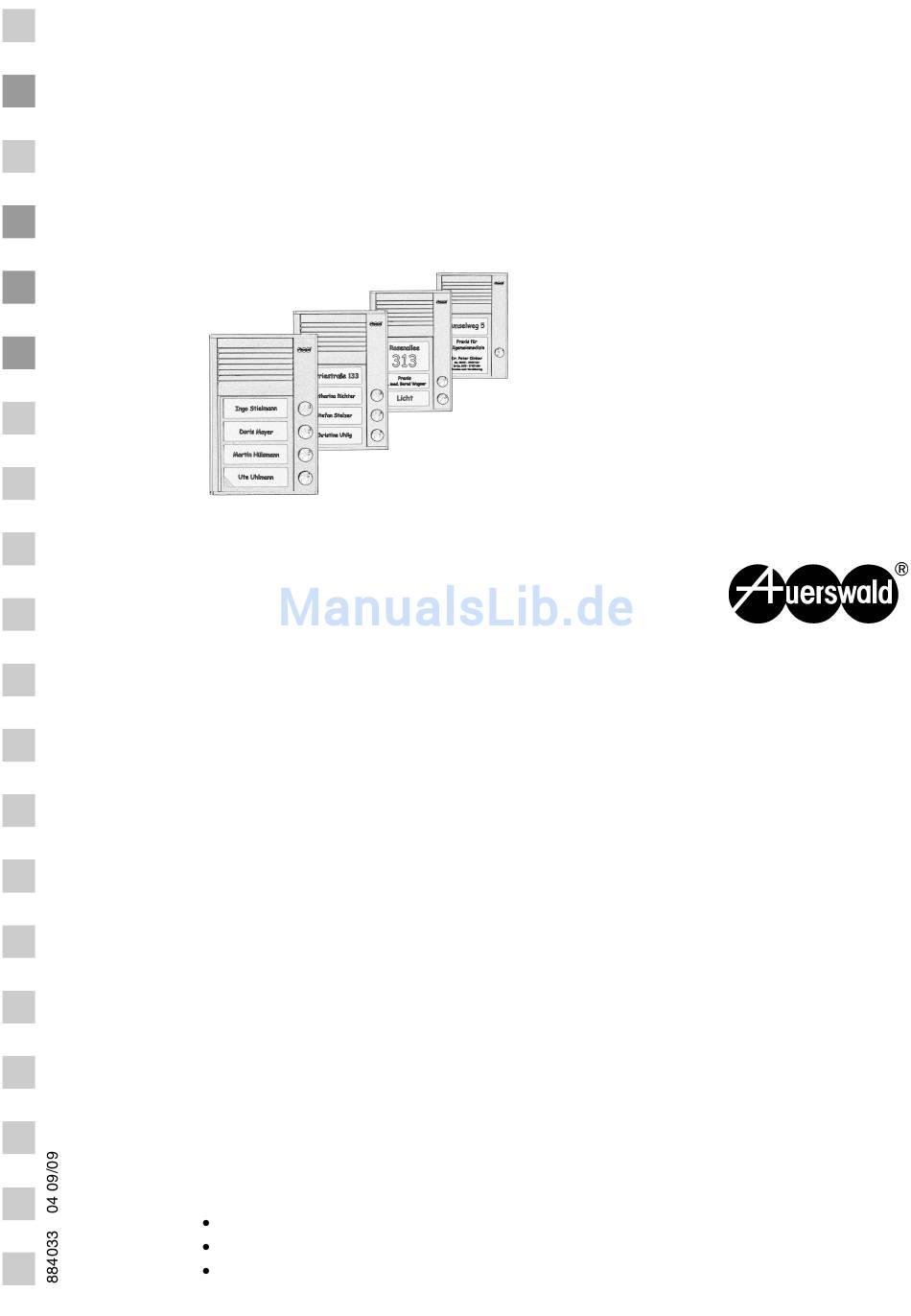

Türfreisprechsystem TFS-Dialog 100
Allgemeine Haftungs- und Anwendungsbegrenzung
Produkte von Auerswald sind nicht dafür ausgelegt und sollten daher nicht für lebens-
erhaltende Systeme und/oder Anwendungen innerhalb nuklearer Einrichtungen einge-
setzt werden. Einem Einsatz unserer Produkte für solche Anwendungen muss zwin-
gend eine auf den Einzelfall zugeschnittene schriftliche Zustimmung/Erklärung von
Auerswald vorausgehen.
Copyright
Weitergabe und Vervielfältigung dieser Bedienanleitung, sowie Verwertung und Mittei-
lung des Inhalts, auch auszugsweise, ist nur mit unserer ausdrücklichen Genehmigung
gestattet. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle Rechte vorbehalten.
ˆ Auerswald GmbH & Co. KG, 38162 Cremlingen, 2009
Zubehör und Serviceteile
Beides erhalten Sie im Fachhandel oder im Internetshop distriCOM unter http://
www.districom.de (die Belieferung erfolgt nur innerhalb Deutschlands und nach Öster-
reich).
Lieferumfang
Grundgerät
Bedienungsanleitung und Garantiebeileger
Beschriftungsstreifen, Befestigungsmaterial und Spezialschlüssel
Installation und Montage
TFS-Dialog 102
TFS-Dialog 103
TFS-Dialog 104
TFS-Dialog 101
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Auerswald TFS-Dialog 100
Inhaltszusammenfassung für Auerswald TFS-Dialog 100
- Seite 1 TFS-Dialog 103 TFS-Dialog 104 Allgemeine Haftungs- und Anwendungsbegrenzung Produkte von Auerswald sind nicht dafür ausgelegt und sollten daher nicht für lebens- erhaltende Systeme und/oder Anwendungen innerhalb nuklearer Einrichtungen einge- setzt werden. Einem Einsatz unserer Produkte für solche Anwendungen muss zwin- gend eine auf den Einzelfall zugeschnittene schriftliche Zustimmung/Erklärung von...
-
Seite 2: Inhaltsverzeichnis

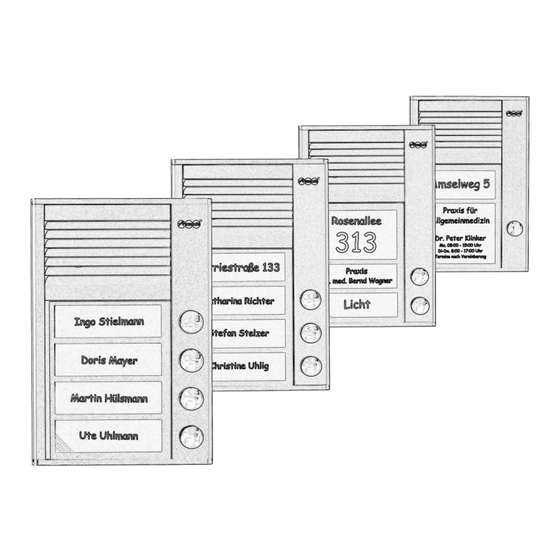

Türstationen. Es gibt vier Ausführungen mit 1, 2, 3 und 4 Tastern (TFS-Dialog 101 bis 104). Das TFS-Dialog 100 ist in einem modernen Aluminiumgehäuse mit geringer Bauhöhe untergebracht. Es verfügt über eine helle und gleichmäßige Hintergrundbeleuchtung der Namensschilder über LEDs mit Streufolie (stän- dig oder bei Türfreisprechen). -
Seite 3: Gehäuse Öffnen Und An Der Wand Montieren
Gehäuse öffnen und an der Wand montieren Um das Namensschildglas zu entfer- nen, schieben Sie zunächst den bei- Verschlussfeder liegenden Spezialschlüssel in die kleine Öffnung (1) links unten in der Blende. Drücken Sie den Schlüssel bis zum Anschlag in die Blende (2) und halten Sie ihn in dieser Position. -
Seite 4: Klemmenbelegung
Hinweise zur Betriebsspannung Die Betriebsspannung für das Türfreisprechen steht normalerweise an der Auerswald-Tk-Anlage zur Verfügung (siehe Abbildung auf Seite 5). Das TFS-Dialog 100 kann aber auch aus einem herkömmlichen Klingeltrafo mit einer Betriebsspannung von 11-18 V AC gespeist werden. Ein Klingeltrafo mit einer Nennspannung von 8 V gibt im Ruhezustand meist erheblich mehr Spannung ab, sodass die Spannung für eine Sprechverbindung mit der Tk-Anlage ausreichen kann. -
Seite 5: Anschluss An Auerswald-Tk-Anlagen
Anschluss an Auerswald-Tk-Anlagen Klingeltaster und Haustürklingel Türfreisprechen Beleuchtung... -
Seite 6: Namensschilder Einsetzen
Beschriftungvorlage zum Ausdrucken, die Sie im Auerswald Service Portal (http://www.auerswald.de/service/) der Rubrik „Download ... Türfreisprech- technik ... TFS-Dialog 100 ... Dokumen- tation“ finden. Schieben Sie die fertigen Schilder dann auf der Rückseite des Namensschild- glases in die dafür vorgesehenen Ta- schen ein (1). -
Seite 7: Technische Daten
Legen Sie die Beleuchtungsplatte mit dem oberen Ende zuerst in das Gehäu- se. Achten Sie darauf, dass das zuge- hörige Kabel unter der Platte liegt. Klemmen Sie die Beleuchtungsplatte dann unten zwischen den beiden Halte- federn ein (6). Beachten Sie dabei die richtige Lage der Ausbrüche in den un- teren Ecken. -
Seite 8: Montageanleitung
Montageanleitung Gehäuse Türfreisprechsystem Wetterschutzdach klein (Größe 1, optional) evtl. vorhandener Modulträger eines alten Türfreisprechsystems von Auerswald Bohrung* für die Durchführung des Anschlusskabels Befestigungsbohrungen 6 mm) bei Montage ohne Wetterschutzdach (bei der Montage mit optionalem Wetterschutzdach erfolgt die Befestigung des Gehäuses mit...
