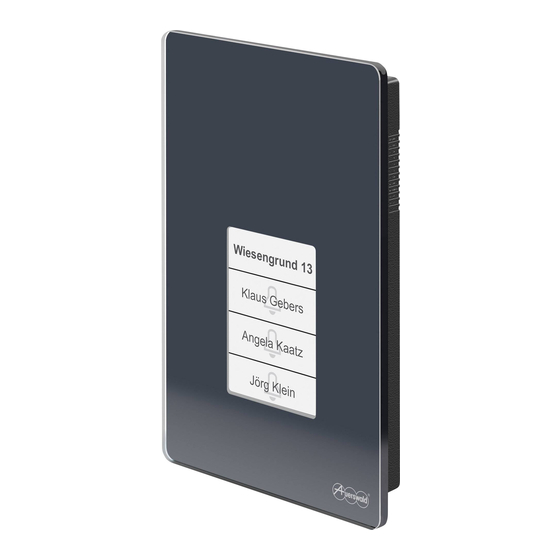

Auerswald TFS-Dialog 400 Erweiterte Informationen

Türfreisprechsystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

V02 11/2020
TFS-Dialog 400
Türfreisprechsystem
Erweiterte Informationen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Auerswald TFS-Dialog 400

Inhaltszusammenfassung für Auerswald TFS-Dialog 400

  • Seite 1 V02 11/2020 TFS-Dialog 400 Türfreisprechsystem Erweiterte Informationen...

  • Seite 2: Inhaltsverzeichnis

    Gegensprechstelle ..................18 Klingelstopp....................19 a/b-Schaltmodule ..................20 Einrichtung ....................22 Einrichtung der Türstation in der TK-Anlage ..........22 COMpact 4000/5000/5000R/5200/5200R/5500R und COMmander 6000/R/RX (Gerätevorlage) ..........23 Andere TK-Anlagen ................23 Konfiguration über die App TFS Set............24 LED-Status bei Programmierung............26 TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 3 Erweitert > Türgespräch ...............40 Erweitert > Türgespräch beenden ............40 Daten löschen..................41 Bedienung im Türgespräch ...............41 Installation ....................42 Ansteuerung mit a/b-Schaltmodulen ............42 Schaltfrequenzen einstellen ..............43 Klingel, Türöffner und Treppenhausautomat anschließen ....43 Externe Türöffnertaste und Klingelstoppkontakt ........45 Index......................46 TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 4: Informationen Zur Anleitung

    Diese Anleitung beinhaltet Zusatzinformationen zur im Lieferumfang des TFS-Dialog 400 enthaltenen Betriebsanleitung. Copyright Auerswald GmbH & Co. KG, 38162 Cremlingen, 2020 Marken Android ist eine Marke von Google, Inc. IOS ist eine eingetragen Marke von Cisco in den USA und einigen anderen Ländern und wird unter Lizenz verwendet.

  • Seite 5: Funktionen Und Anwendungen

    (Seite 20) Betriebsarten der Energieversorgung Das Gerät verfügt über zwei Betriebsarten der Energieversorgung: • a/b-Port und Klingeltrafo • a/b-Port Das Verhalten einiger Funktionen des Geräts ist abhängig von der Betriebsart der Energieversorgung: TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 6: Sensor- Und Beschriftungsfeld

    Sensoren. Ein weiterer Sensor befindet sich unterhalb des Beschriftungsfelds und wird nicht mit einer LED angezeigt. Das Sensor- und Beschriftungsfeld hat mehrere Funktionen. Einige sind bereits im Auslieferzustand verfügbar, andere müssen erst eingerichtet werden. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 7: Schutz Vor Unbefugtem Zugriff

    Ort installiert ist, ist die Änderung der PIN für einen Schutz vor unbefugtem Zugriff unerlässlich. Hinweis: Ohne Änderung der PIN kann am Gerät ausschließlich der Programmiermodus eingeleitet werden. Andere Funktionen sind nicht verfügbar. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 8: Codeschloss

    Name und Code vergeben. – Über die App TFS Set (Menü Codeschloss) • Schaltfunktionen einstellen. – Über die App TFS Set (Menü Codeschloss) Vorgehensweise beim Eingeben der Codeschloss-PINs: 1. Drücken Sie die Taste unterhalb des Beschriftungsfelds. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 9: Klingeltasten

    Das Gerät kann individuell auf 1 bis 4 Klingeltasten eingestellt werden. Jeder Klingeltaste wird eine Zielrufnummer zugewiesen, die bei Betätigen der Klingeltaste für die eingestellte maximale Rufdauer gerufen wird. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 10 Sprachverbindung her. Sofern notwendig kann die Sprachver- bindung auch aktiv hergestellt werden (Bedienung im Türgespräch (Seite 41)). Vorgehensweise bei der Einrichtung: • Tastenlayout wählen. – Über die App TFS Set (Menü Tastenkonfiguration > Anzahl der Tasten) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 11 Telefonleitung wieder frei ist. Diese Pausenzeit können Sie zwischen 0,5 und 4,5 Sekunden einstellen. Ziehen Sie zu diesem Zweck auch das Handbuch der TK-Anlage zurate. – Über die App TFS Set (Menü Erweitert > Wahl der Zielrufnummer) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 12: Licht

    Vorgehensweise bei der Einrichtung: • Lichtautomatik für Klingeltaste einschalten. – Über die App TFS Set (Menü Tastenkonfiguration > Schaltfunk- tionen) – Über ein internes Telefon (Tastenkonfiguration > Schaltfunktionen (Seite 36)) • Licht einer Codeschloss-PIN zuweisen. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 13: Türöffner

    Funktion belegten Klingeltaste wird die Tür geöffnet, ohne einen Ruf einzuleiten. Eine bereits bestehende Gesprächsverbindung wird beendet. • Ziffernfolge im Türgespräch am internen Telefon eingeben (Bedienung im Türgespräch (Seite 41)). TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 14: Zusatzklingel

    (Seite 40)) Zusatzklingel Die Funktion Zusatzklingel dient z. B. zur Ansteuerung einer elektronischen Klingel oder eines Gongs. Anschlussmöglichkeiten: • Direkt (siehe Betriebsanleitung) • Über ein a/b-Schaltmodul (Klingel, Türöffner und Treppenhausautomat anschließen (Seite 43)) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 15 (Erweitert > Tür anrufen (Gegensprech- stelle) (Seite 39)) • Zusatzklingel über ein a/b-Schaltmodul schalten. – Über die App TFS Set (Menü Tastenkonfiguration > Schaltfunk- tionen) – Über ein internes Telefon (Tastenkonfiguration > Schaltfunktionen (Seite 36)) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 16: Türgespräch

    Zeitablauf der maximalen Gesprächszeit. • Taste mit Funktion Gesprächsende betätigen. • Ziffernfolge im Türgespräch am internen Telefon eingeben (Bedienung im Türgespräch (Seite 41)). Vorgehensweise bei der Einrichtung: • Taste mit Funktion Gesprächsende einrichten. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 17 ändern Sie die Einstellung zur Umgebung und die Lautstärke des Lautsprechers. Wichtig: Mit der Eingangsempfindlichkeit der a/b-Leitung können Sie das Gerät an TK-Anlagen anderer Hersteller mit unterschiedlicher Dämpfung anpassen. Dies ist notwendig, wenn: TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 18: Gegensprechstelle

    Gesprächsverbindung automatisch hergestellt. • Manuell (90 Sek): Innerhalb der eingestellten Zeit wird durch Betätigen einer beliebigen Klingeltaste die Sprechverbindung hergestellt. Der Ruf wird beendet, wenn innerhalb der eingestellten maximalen Rufdauer keine Klingeltaste betätigt wird. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 19: Klingelstopp

    Bei Betätigen einer Klingeltaste wird ein Ruf eingeleitet. Wird die Tür nicht über das Telefon, sondern anderweitig geöffnet, wird das Klingeln erst nach der eingestellten maximalen Rufdauer beendet. Um das Klingeln immer bei Türöffnen zu beenden, kann die Funktion Klingelstopp genutzt werden. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 20: A/B-Schaltmodule

    Leitung ein Signal einer bestimmten Frequenz gesendet wird. Insgesamt stehen an den a/b-Schaltmodulen sechs unterschiedliche Schaltfrequenzen zur Verfügung. Schaltfrequenz 1 - 4 Freie Zuordnung Schaltfrequenz 5 Wird angesteuert beim Licht schalten. Schaltfrequenz 6 Wird angesteuert beim Türöffnen. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 21 – Über die App TFS Set (Menü Tastenkonfiguration > Schaltfunk- tionen) – Über ein internes Telefon (Tastenkonfiguration > Schaltfunktionen (Seite 36)) • Schaltfrequenz einer Codeschloss-PIN zuweisen. – Über die App TFS Set (Menü Codeschloss > Schaltfunktionen) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 22: Einrichtung

    Die Art der Einrichtung unterscheidet sich bei den verschiedenen TK- Anlagen und auch nach der Firmwareversion der TK-Anlage. Themen – COMpact 4000/5000/5000R/5200/5200R/5500R und COMmander 6000/R/RX (Gerätevorlage) (Seite 23) – Andere TK-Anlagen (Seite 23) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 23: Compact 4000/5000/5000R/5200/5200R/5500R Und Commander 6000/R/Rx (Gerätevorlage)

    6000/R/RX (Gerätevorlage) In den TK-Anlagen COMpact 4000/5000/5000R/5200/5200R/5500R und COMmander 6000/R/RX ab Firmwareversion 6.8B ist eine Gerätevorlage (Auerswald TFS-Dialog 400) für das Gerät gespeichert. Ab Firmware- version 6.4A wird eine Gerätevorlage unterstützt, muss aber ggf. aus dem Internet heruntergeladen und importiert werden.

  • Seite 24: Konfiguration Über Die App Tfs Set

    • Einrichten eines Tastenlayouts mit Klingelstopp, Türöffnen und Gesprächsende Voraussetzungen: • Smartphone mit Betriebssystem Android Version ab 5.0 oder iOS ab Version 9.0 • App TFS Set installiert • Gerät geschlossen und zugeschraubt TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 25 3. Übertragen Sie die Daten wie in der Abbildung gezeigt. Hinweis: Verfügt das Smartphone über mehrere Lautsprecher, empfiehlt sich die Übertragung über ein Headset. * Taste gedrückt halten bis zur Änderung der Anzeige TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 26: Led-Status Bei Programmierung

    Verändern Sie für einen erneuten Versuch die Übertragungsgeschwin- digkeit und/oder die Übertragungslautstärke am Smartphone. Bei fehlerhafter Übertragung leuchten alle LEDs der zweiten Reihe auf. Die fehleranzeigende LED blinkt: Linke LED Falsche PIN Mittlere LED Falsche App-Version TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 27: Konfiguration Über Ein Internes Telefon

    Default-PIN ändern (Seite 27) – Konfiguration durchführen (Seite 29) Default-PIN ändern Voraussetzung: • An der TK-Anlage eingerichtetes internes Telefon mit MFV-Signali- sierung 1. Drücken Sie die Tasten am Gerät wie in der Abbildung gezeigt. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 28 * 0000 4. Wählen Sie Sie hören den Quittungston (fünf schnell aufeinanderfolgende Töne). 29 <neue PIN> # <Wiederholung neue PIN> 5. Wählen Sie 6. Warten Sie den Quittungston ab und legen Sie auf. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 29: Konfiguration Durchführen

    Die Verbindung wird hergestellt. * PIN 4. Wählen Sie Sie hören den Quittungston (fünf schnell aufeinanderfolgende Töne). 5. Geben Sie eine Funktion und einen Wert ein (siehe Kapitel Kurzre- ferenz > Konfiguration im Konfigurationsmodus (Seite 34)). TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 30: Konfiguration Am Gerät

    Direkt am Gerät ohne Zuhilfenahme eines internen Telefons oder der App sind nur die Geräteeigenschaften Lautstärke und Helligkeit einstellbar. Voraussetzungen: • Default-PIN (0000) geändert 1. Betätigen Sie die Tasten am Gerät wie in der Abbildung gezeigt. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 31 Gerät und im Codeschloss-Modus mit der Funktion Abbruch belegt. 3. Betätigen Sie das Feld einer Eigenschaft (A, B oder C) und stellen Sie anschließend die Helligkeit bzw. Lautstärke über die + oder - Taste ein. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 32: Auslieferzustand Herstellen

    Hinweis: Im Betrieb ohne Klingeltrafo steht die indirekte Beleuchtung nicht zur Verfügung und die Beleuchtung des Beschrif- tungsfelds ist nicht regulierbar. Auslieferzustand herstellen Voraussetzung: • An der TK-Anlage eingerichtetes internes Telefon mit MFV-Signali- sierung TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 33 1. Drücken Sie die Default-Taste an Ihrem Gerät bis alle LEDs blinken und den Blinkrhythmus geändert haben. 2. Rufen Sie das Gerät über seine Rufnummer an und wählen Sie anschließend 3. Legen Sie auf. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 34: Kurzreferenz

    Erweitert > Türöffner (Seite 38) – Erweitert > Licht (Seite 39) – Erweitert > Tür anrufen (Gegensprechstelle) (Seite 39) – Erweitert > Türgespräch (Seite 40) – Erweitert > Türgespräch beenden (Seite 40) – Daten löschen (Seite 41) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 35: Tastenkonfiguration > Tastenlayout

    (Türöffnen mit Klingelstopp) (Gesprächsende) Abb. Sensorfeldbelegung 1 Klingeltaste im gesamten Sensorfeld 1 Klingeltaste (unten) + Adressfeld (oben) 2 Klingeltasten (unten) + Adressfeld (oben) 2 Klingeltasten 3 Klingeltasten + Adressfeld (ganz oben) 4 Klingeltasten TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 36: Tastenkonfiguration > Zielrufnummer

    Tastenkonfiguration > Schaltfunktionen Name / Default Funktion Wert x Lichtautomatik / (Taste 1) (aus) (Taste 2) (ein) (Taste 3) (Taste 4) Zusatzklingel / aus (Taste 1) (aus) (Taste 2) (ein) (Taste 3) (Taste 4) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 37: Tastenkonfiguration > Töne

    Signalton / ein (Taste 1) (aus) (ein) (Taste 2) (Taste 3) (Taste 4) Erweitert > PIN Name / Default Funktion Wert x PIN / 0000 29x...#x...# (PIN mit 4 bis 6 Stellen, zweimalige Eingabe) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 38: Erweitert > Wahl Der Zielrufnummer

    COMpact 4000, 5000/R, 5200/R, 5500/R und COMmander 6000/R/RX ab Firmwareversion 6.4A (siehe Erweiterte Informationen der TK- Anlage)). Der angeschlossene Türöffner muss die Einstellung der Einschaltzeit unterstützen. Hinweis: Die Ziffernfolge der Türöffnerfunktion muss sich von der Ziffernfolge der Lichtfunktion unterscheiden. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 39: Erweitert > Licht

    Erweitert > Tür anrufen (Gegensprechstelle) Name / Default Funktion Wert x Zusatzklingel / aus (aus) (ein) Lautsprecher / ein (aus) (ein) Rufannahme der Türstation / 52xx (sofort), sofort (1 s) ... (89 s), (nur manuelle Rufannahme) TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 40: Erweitert > Türgespräch

    Wert nicht auf aus gesetzt, wird keine Gesprächsverbindung hergestellt. Hinweis: Soll ein Türgespräch automatisch durch Türöffnen beendet und zusätzlich das Licht eingeschaltet werden, muss die Zeit für Beenden durch Türöffnen auf mehr als zwei Sekunden konfiguriert werden. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 41: Daten Löschen

    ##5PIN*3x (Taste 3) ##5PIN*4x (Taste 4) ##5PIN*0x (alle Tasten) Zusatzklingel auslösen ##61 Lautsprecher der Türstelle (aus) (ein) Gespräch verlängern a/b-Schaltmodul schalten (Schaltfre- quenz 1-4) Licht einschalten Tür öffnen Gespräch beenden Sprachverbindung aktiv herstellen TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 42: Installation

    – Beachten Sie beim Anschluss eines a/b-Schaltmoduls auch die Sicherheitshinweise und technischen Daten in der Betriebsanleitung des a/b-Schaltmoduls. Mithilfe der als Zubehör erhältlichen und auf der Zweidrahtleitung zwischen TK-Anlage und Gerät schaltbaren a/b-Schaltmodule (maximal 6) können zusätzliche Schaltfunktionen realisiert werden. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 43: Schaltfrequenzen Einstellen

    – Für diesen Fall liegt jedem a/b-Schaltmodul ein Zusatzwiderstand bei. Schließen Sie diesen an den Anschlussklemmen der elektroni- schen Klingel bzw. des elektronischen Treppenhausautomaten an. Damit ist ein minimaler Ruhestrom zur Versorgung des a/b-Schalt- moduls gewährleistet. TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 44 Schaltfre- quenz 1 Klingeltrafo a/b-Schaltmodul Schaltfre- quenz 2 TK-Anlage TFS-Dialog 400 ggf. Zusatzwiderstand Treppen- (330 Ω, Belastbarkeit hausautomat min. 1 W) a/b-Schaltmodul Türöffner Schaltfre- quenz 5 Klingeltrafo a/b-Schaltmodul Schaltfre- quenz 6 TK-Anlage TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 45: Externe Türöffnertaste Und Klingelstoppkontakt

    Durch Installation eines Klingelstoppkontakts kann dieselbe Abfolge auch durch manuelles Türöffnen erreicht werden. Dieser Kontakt wird in Reihe zum Türöffner geschaltet und muss bei geschlossener Tür geschlossen und bei geöffneter Tür geöffnet sein. * externe Türöffnertaste ** Klingelstoppkontakt TK-Anlage TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...

  • Seite 46: Index

    App TFS Set ...................... 24 Auslieferzustand ....................32 Betriebsarten der Energieversorgung ............. 5 Codeschloss ...................... 19 Daten löschen ....................41 Default-PIN ......................30 Gegensprechstelle Funktion ....................... 18 Konfiguration ....................39 Helligkeit ......................30 TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 47 ..................30, 40 Umgebung ....................40 Licht Funktion ....................... 12 Konfiguration ....................39 PIN ändern ......................37 Schutz vor unbefugtem Zugriff ................. 7 Sensor- und Beschriftungsfeld ................. 6 Klingeltasten ....................9 Tastenlayout ....................35 TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
  • Seite 48 ......................37 Zielrufnummer ..................... 36 Türgespräch Bedienung im Gespräch ................41 Funktion ....................... 16 Konfiguration ....................40 Türgespräch beenden ................40 Türöffner Funktion ....................... 13 Konfiguration ....................38 Türöffnertaste ....................45 Zusatzklingel ..................... 19 TFS-Dialog 400 - Erweiterte Informationen V02 11/2020...
