Installation und Montage

Erweitern der Anschaltung mit a/b-Schaltmodulen

WARNUNG
Unsachgemäßer Umgang mit dem
Gerät kann zu einem lebensgefähr-
lichen elektrischen Schlag führen oder das
Gerät beschädigen oder zerstören.
– Beachten Sie beim Anschluss eines a/b-
Schaltmoduls auch die Sicherheitshin-
weise und technischen Daten in der
Betriebsanleitung des a/b-Schaltmoduls.
Das TFS-Dialog 200 lässt sich mit optional
erhältlichen a/b-Schaltmodulen um einige
Schaltfunktionen erweitern (z. B. das Schal-
ten zusätzlicher Klingeln, eines Türöffners
oder einer Treppenhausbeleuchtung), ohne
dass weitere Leitungen zum TFS-Dialog
200 verlegt werden müssen.
22

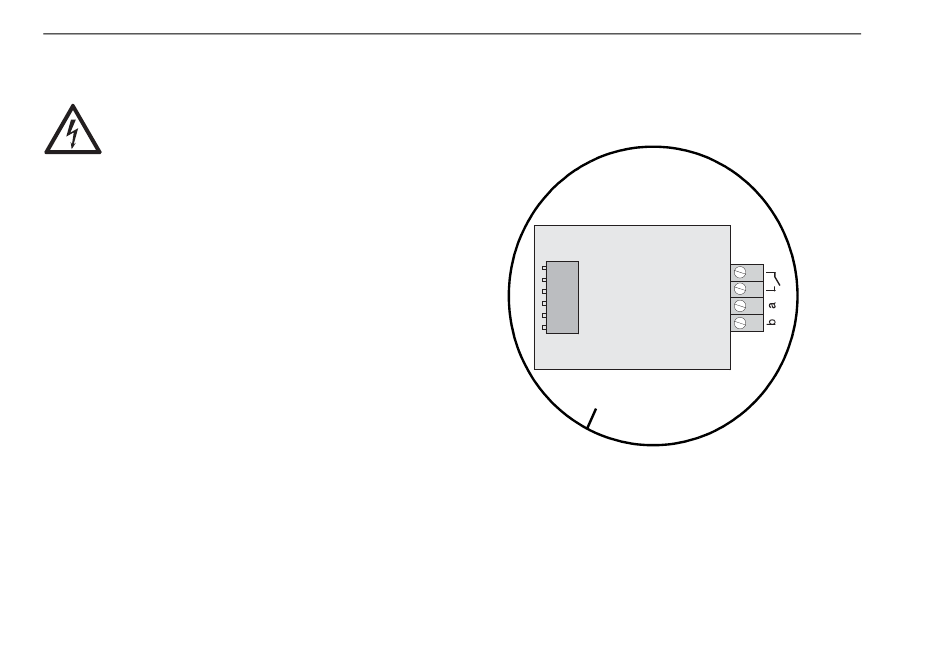

Übersicht a/b-Schaltmodul
3
z. B. Unterputzdose
1 Anschluss des zu schaltenden Gerä-
tes und des Klingeltrafos
2 Anschluss an die Zweidrahtleitung
parallel zum TFS-Dialog 200 und zum
internen a/b-Port der TK-Anlage
3 DIL-Schalter (Schaltfrequenz 1...6)
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
1
2
