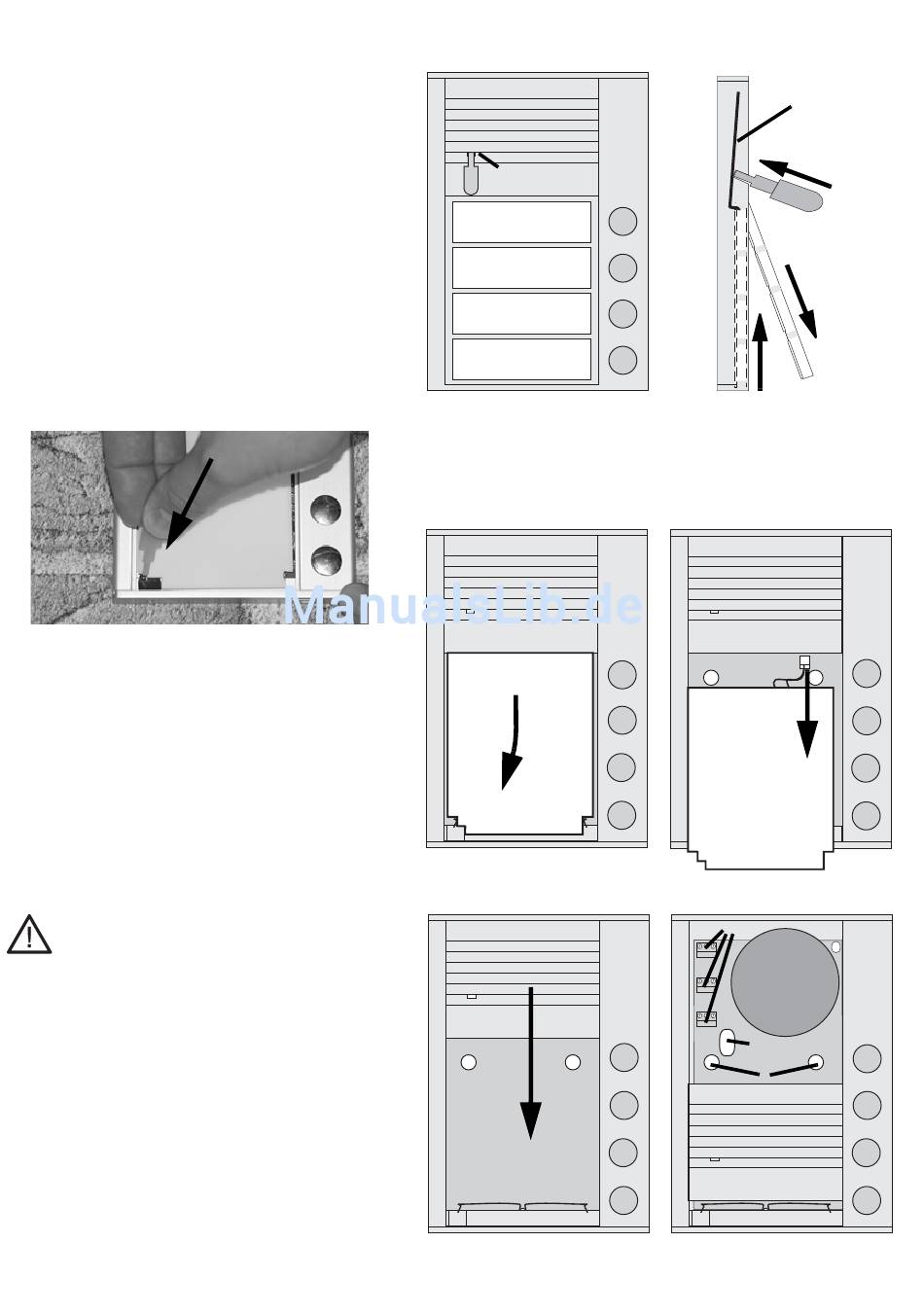

Gehäuse öffnen und an der Wand montieren
Um das Namensschildglas zu entfernen,
schieben Sie zunächst den beiliegenden
Spezialschlüssel in die kleine Öffnung (1)
links unten in der Blende.
Drücken Sie den Schlüssel bis zum An-
schlag in die Blende (2) und halten Sie ihn in
dieser Position.
Schieben Sie das Namensschildglas leicht
nach oben (3), bis es sich unten aus dem
Profil löst. Nehmen Sie das Namensschild-
glas heraus (4) und entfernen Sie den
Schlüssel.
Lösen Sie nun die darunter liegende Hinter-
grundbeleuchtung (LEDs mit Streufolie). Ent-
riegeln lässt sich diese durch einfachen
Druck mit dem Spezialschlüssel auf die Hal-
tefeder (5).
5
Heben Sie die Hintergrundbeleuchtung vor-
sichtig ab (6). Beachten Sie dabei, dass
diese noch über ein Kabel mit der Platine
verbunden ist.
Anschließend können Sie die bestehende
Verbindung zur Platine lösen, indem Sie den
Stecker vorsichtig aus der Fassung ziehen
(7).
Achtung: Es ist zwingend notwendig,
die
Hintergrundbeleuchtung
dem Gehäuse zu entfernen, da sie
sonst
beim
Herunterschieben
Blende beschädigt werden könnte.
Schieben Sie nun die Blende nach unten (8).
Die beiden Befestigungslöcher (9), das Loch
zur Kabeldurchführung (10) sowie das An-
schlussfeld (11) sind jetzt frei, sodass Sie
die Wandmontage und anschließend die
Verdrahtung vornehmen können.
Beachten Sie bei der Wandmontage die
Montageanleitung auf Seite 8. Darin finden
Sie auch Angaben zur Größe der Bohrlöcher
sowie zur Montage bei Verwendung des op-
tionalen Wetterschutzdaches.
Türfreisprechsystem TFS-Dialog 100 - Installations- und Montageanleitung 884033 05 07/11
1
aus
der
6
8
Verschlussfeder
2
4
3
7
11
10
9
3
