Installation und Montage

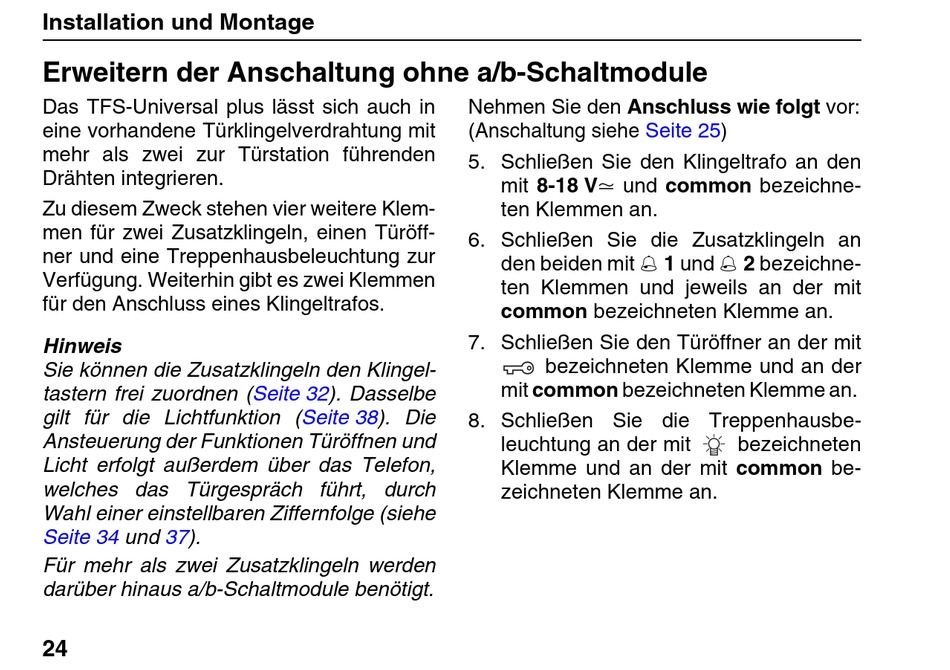

Erweitern der Anschaltung ohne a/b-Schaltmodule

Das TFS-Universal plus lässt sich auch in
eine vorhandene Türklingelverdrahtung mit
mehr als zwei zur Türstation führenden
Drähten integrieren.
Zu diesem Zweck stehen vier weitere Klem-
men für zwei Zusatzklingeln, einen Türöff-
ner und eine Treppenhausbeleuchtung zur
Verfügung. Weiterhin gibt es zwei Klemmen
für den Anschluss eines Klingeltrafos.
Hinweis
Sie können die Zusatzklingeln den Klingel-
tastern frei zuordnen
gilt für die Lichtfunktion
Ansteuerung der Funktionen Türöffnen und
Licht erfolgt außerdem über das Telefon,
welches das Türgespräch führt, durch
Wahl einer einstellbaren Ziffernfolge (siehe
Seite 34
und 37).
Für mehr als zwei Zusatzklingeln werden
darüber hinaus a/b-Schaltmodule benötigt.
24
(Seite
32). Dasselbe
(Seite
38). Die
Nehmen Sie den Anschluss wie folgt vor:
(Anschaltung siehe
Seite
5. Schließen Sie den Klingeltrafo an den
mit 8-18 V
und common bezeichne-
ten Klemmen an.
6. Schließen Sie die Zusatzklingeln an
den beiden mit  1 und  2 bezeichne-
ten Klemmen und jeweils an der mit
common bezeichneten Klemme an.
7. Schließen Sie den Türöffner an der mit
bezeichneten Klemme und an der
mit common bezeichneten Klemme an.
8. Schließen Sie die Treppenhausbe-
leuchtung an der mit
Klemme und an der mit common be-
zeichneten Klemme an.
25)
bezeichneten
