Auerswald TFS-Dialog 200 Betriebsanleitung Seite 15

Das Gehäuse ist jetzt vollständig geöffnet.
Die für die Wandmontage erforderlichen Befesti-
gungslöcher (9), die Kabeldurchführung (10) sowie
die Anschlussklemmen (8) sind jetzt frei zugänglich.
Die Wandmontage finden Sie unter Kapitel Montie-
ren an der Wand auf Seite 16.
Den elektrischen Anschluss finden Sie unter Kapi-
tel Anschließen auf Seite 18.

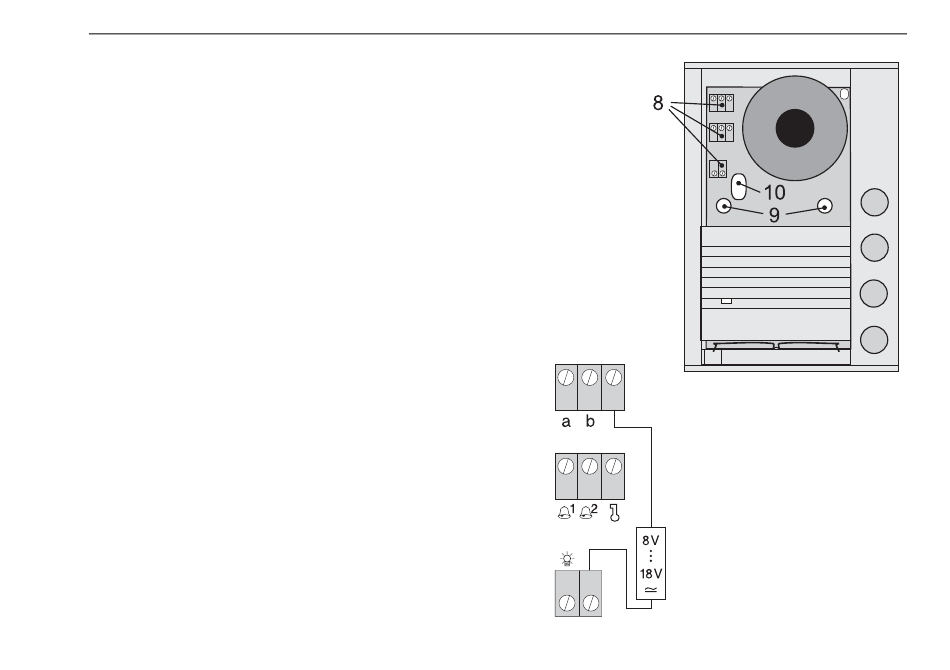

Belegung der Anschlussklemmen
1 a/b-Port der TK-Anlage
2 Versorgungsspannung aus dem Klingeltrafo
3 Klingelausgang 1
4 Klingelausgang 2
5 Türöffnerausgang
6 Treppenhauslichtausgang*
Abb. 12
7 Gemeinsamer Anschluss Versorgungsspan- :
nung aus dem Klingeltrafo (common)*
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
Installation und Montage
1
2
3 4 5
* Beachten Sie bei Ge-
räten, die vor dem 2.
Quartal 2008 ausge-
liefert wurden, die um
6 7
180° gedrehte untere
Anschlussklemme.
15
