Installation und Montage

Montieren an der Wand

WARNUNG
In das Gehäuse eindringende Flüssig-
keiten können zu einem lebensgefährli-
chen elektrischen Schlag oder zur Beschädigung
oder Zerstörung des Gerätes führen.
– Beachten Sie bei der Auswahl des Montageor-
tes, dass das Gerät vor direktem Niederschlag
geschützt ist.
– Montieren Sie das Gerät nicht an freistehenden
Objekten, die in keiner Weise niederschlagsge-
schützt sind.
Vor der Montage ist das Gehäuse des TFS-
Dialog 200 zu öffnen (siehe hierzu Kapitel
Öffnen des Gehäuses auf Seite 12).

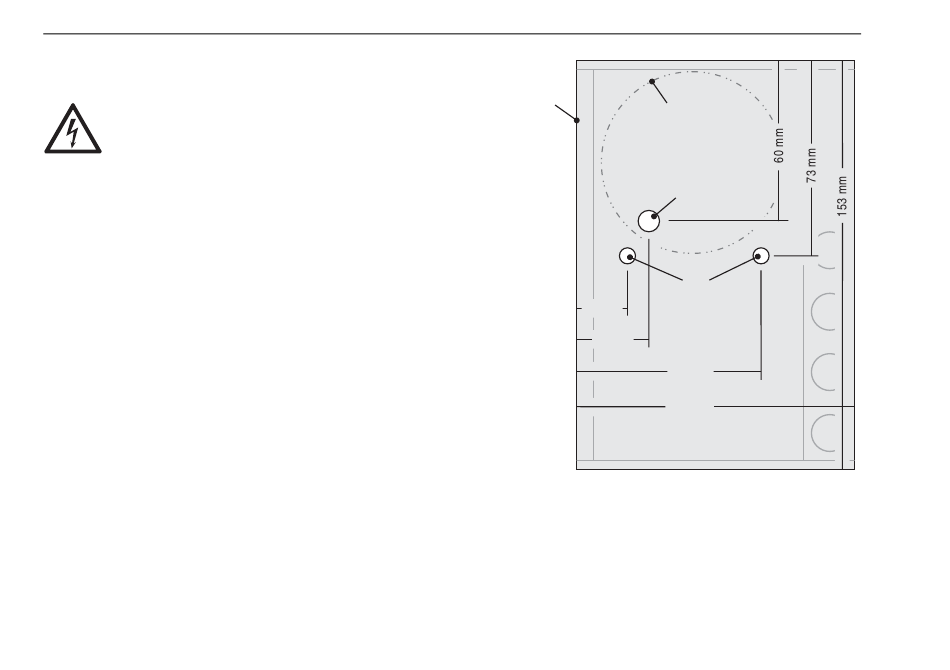

Das Gehäuse (11) wird mit zwei Schrauben
durch die Befestigungslöcher (9) an der
Wand befestigt. Zum Anzeichnen der Boh-
rungen (Durchmesser 6 mm) können Sie
das offene Gehäuse benutzen. Das Befes-
tigungsmaterial liegt dem Gerät bei.
16
11
19 mm
27 mm
Abb. 13
Hinweis: Zur Aufnahme einer Kabelreserve
kann wie in der Abbildung optional eine
Unterputzdose (12) verwendet werden.
Die Befestigung mit einem Wetterschutz-
dach ist auf Seite 17 beschrieben.
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
12
10
9
69 mm
104 mm
