Auerswald TFS-Dialog 200 Betriebsanleitung Seite 17

Befestigen mit einem Wetterschutzdach
Das als Zubehör erhältliche Wetterschutz-
dach (13), hier Variante A, wird mit zwei
Schrauben durch die Befestigungslöcher (14)
an der Wand befestigt. Zum Anzeichnen der
Bohrungen (Durchmesser 5 mm) können Sie
das Wetterschutzdach benutzen. Das Befesti-
gungsmaterial liegt dem Wetterschutzdach
bei.
Die Befestigung des TFS-Dialog 200 erfolgt
über die Befestigungslöcher (9) mittels Gewin-
deschrauben am Wetterschutzdach.
Hinweis
Zur Aufnahme einer Kabelreserve kann wie in
der Abbildung optional eine Unterputzdose
(12) verwendet werden.
Sollte ein Modulträger eines älteren Türfrei-
sprechsystems von Auerswald vorhanden
sein (15), so kann der Modulträger durch Ver-
wendung eines Wetterschutzdaches (13)
abgedeckt werden. Die Befestigung des Wet-
terschutzdaches erfolgt direkt am Modulträ-
ger (15) durch die Befestigungslöcher (14).
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
Installation und Montage

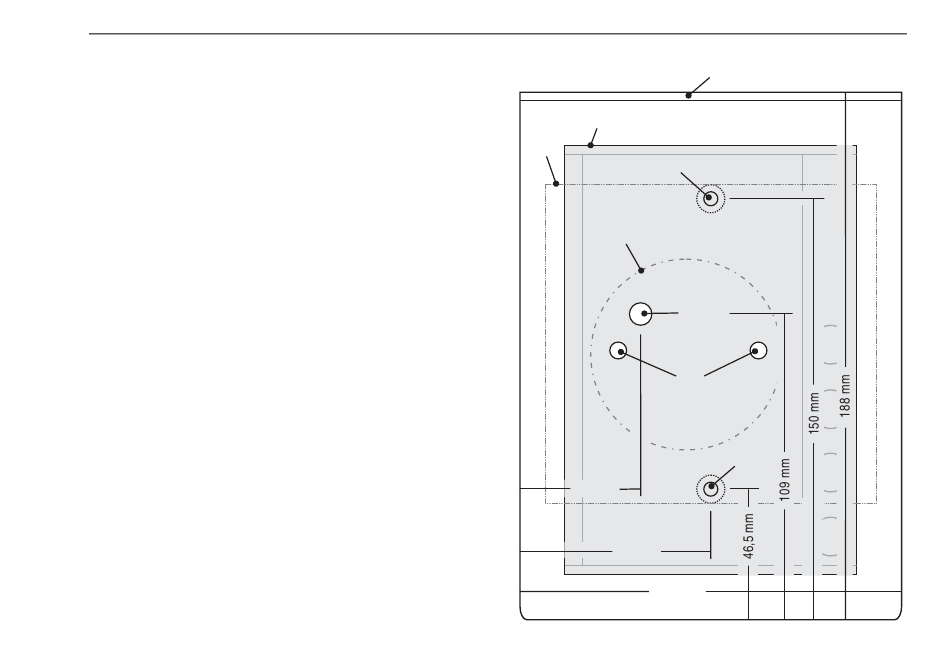

Abb. 14
11
15
14
12
10
9
43 mm
68 mm
136 mm
13
14
17
