Drücken Sie das Namensschildglas (3) leicht in
Richtung (D) an das Gehäuse heran.
Ziehen Sie das Namensschildglas (3) nach unten in
Richtung (E) heraus.
Das Namensschildglas mit den Beschriftungstaschen
ist jetzt entfernt und kann wie im Kapitel Beschriften und
Einsetzen der Namensschilder auf Seite 29 beschriftet
werden.
Zur Vorbereitung der weiteren Montage und der Instal-
lation ist das Gehäuse noch weiter zu öffnen.
Hierzu ist es erforderlich, die Beleuchtungsplatte mit der
Hintergrundbeleuchtung auszubauen.
ACHTUNG
Beschädigung der Beleuchtungsplatte durch
die Lautsprecherblende möglich.
– Es ist deshalb zwingend notwendig, die
Beleuchtungsplatte aus dem Gehäuse zu
entfernen.
Entriegeln Sie die Beleuchtungsplatte (5) mit dem
Spezialschlüssel (4) durch leichten Druck auf die
Haltefeder in Richtung (F).
TFS-Dialog 200 - Betriebsanleitung V09 10/2020
Installation und Montage

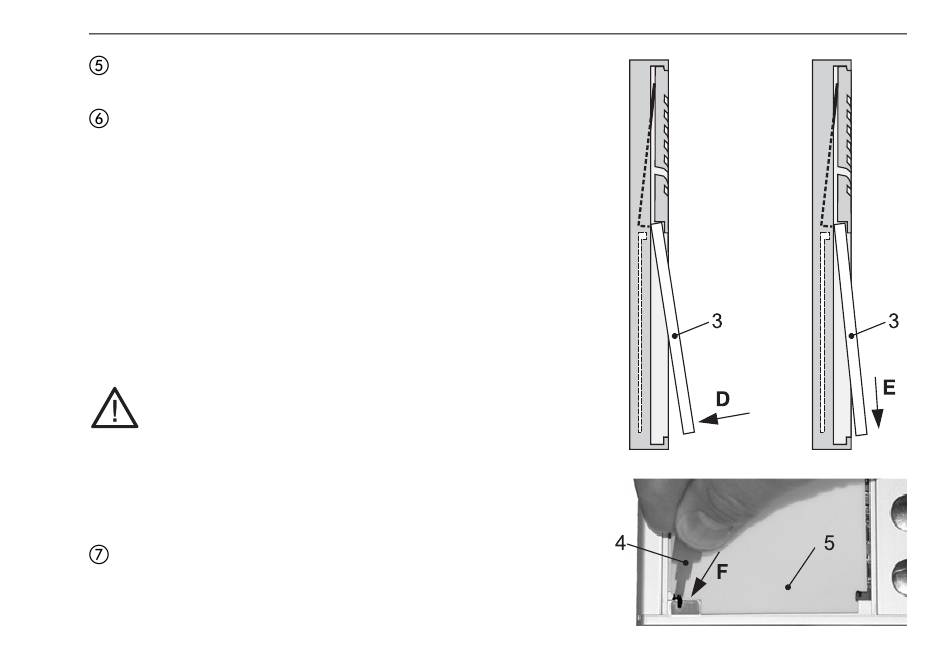

Abb. 4 Abb. 5
