Installation und Montage

Montieren an der Wand

WARNUNG
In das Gehäuse eindringende Flüssig-
keiten können zu einem lebensgefährli-
chen elektrischen Schlag oder zur Beschädigung
oder Zerstörung des Gerätes führen.
– Beachten Sie bei der Auswahl des Montageor-
tes, dass das Gerät vor direktem Niederschlag
geschützt ist.
– Montieren Sie das Gerät nicht an freistehenden
Objekten, die in keiner Weise niederschlagsge-
schützt sind.
Vor der Montage ist das Gehäuse des TFS-
Dialog 200 zu öffnen (siehe hierzu
Öffnen des Gehäuses auf Seite
Das Gehäuse (11) wird mit zwei Schrauben
durch die Befestigungslöcher (9) an der
Wand befestigt. Zum Anzeichnen der Boh-
rungen (Durchmesser 6 mm) können Sie
das offene Gehäuse benutzen. Das Befes-
tigungsmaterial liegt dem Gerät bei.
16
Kapitel
12).
Hinweis: Zur Aufnahme einer Kabelreserve
kann wie in der Abbildung optional eine
Unterputzdose (12) verwendet werden.
Die Befestigung mit einem Wetterschutz-
dach ist auf
TFS-Dialog 200 - Bedienungsanleitung V06 07/2015
11
12
10
9
19 mm
27 mm
69 mm
104 mm

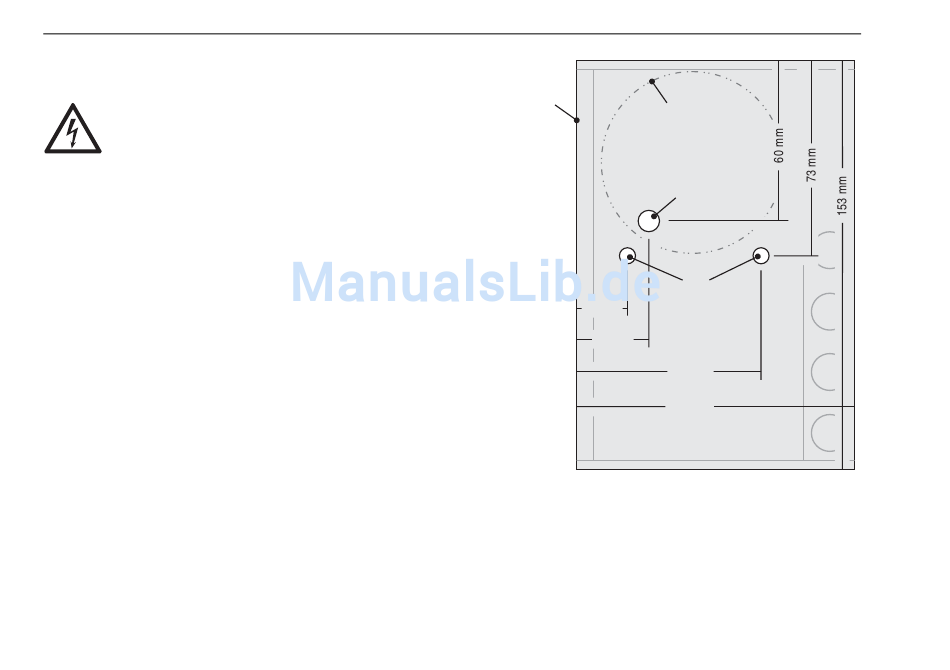

Abb. 13
Seite 17 beschrieben.
