Installieren des Smart Array Controllers
1. Öffnen Sie das Servergehäuse, indem Sie die Abdeckung abnehmen oder öffnen.
2. Wählen Sie einen freien 66-MHz-PCI-Steckplatz aus. Steckplätze, die 64-Bit-
Schnittstellen verwenden, bieten möglicherweise eine höhere Leistung.
3. Entfernen Sie die Steckplatzblende, oder öffnen Sie die Hot-Plug-Verriegelung.
Bewahren Sie die Befestigungsschraube auf, falls Sie diese entfernt haben.
4. Schieben Sie die Controller-Karte in der entsprechenden Führung zum
Steckplatz.

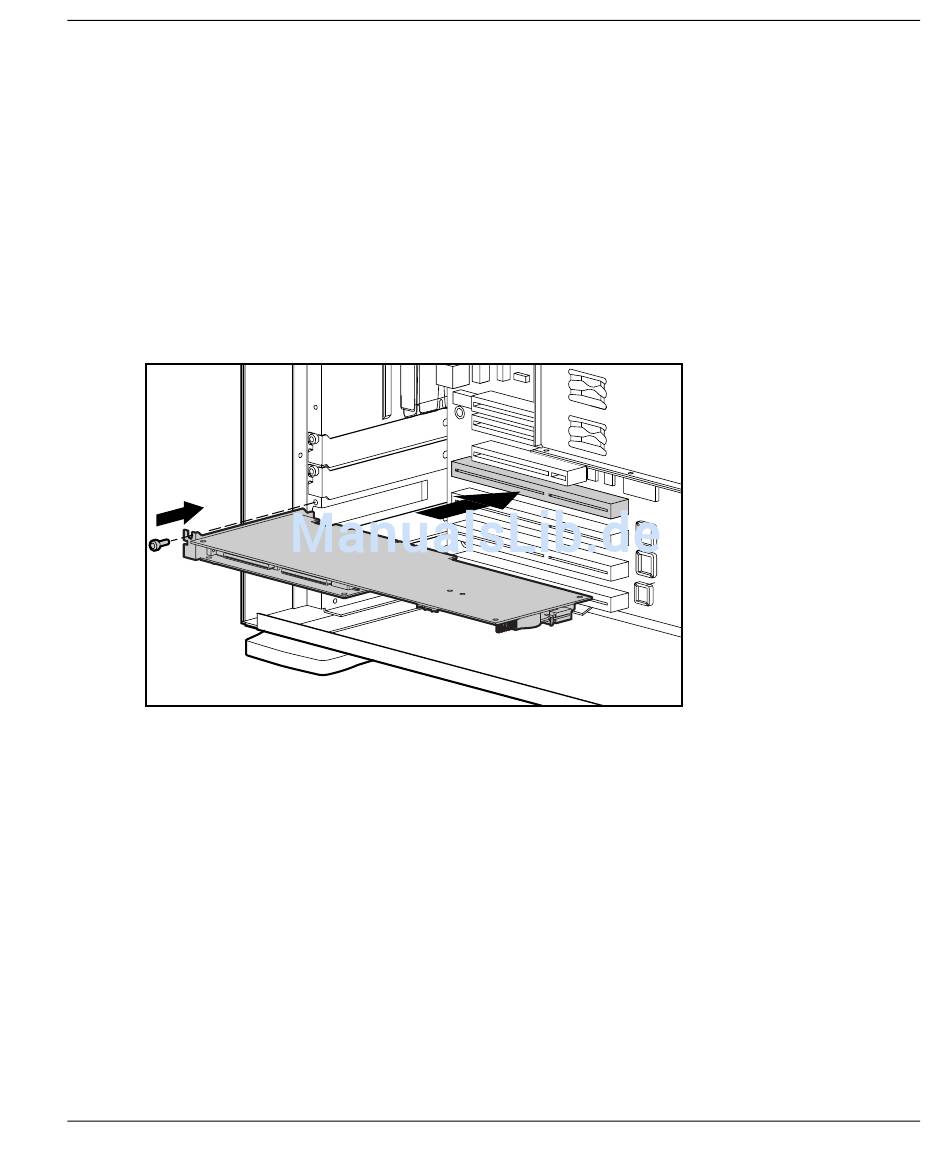

Abbildung 3-1. Installieren eines Smart
Array 5300 Controllers
HINWEIS: Das Aussehen Ihres Servers kann leicht von dem abgebildeten abweichen.
5. Drücken Sie die Controller-Karte vorsichtig in den Steckplatz, bis die Kontakte
an der Kante der Platine vollständig in dem Anschluss auf der Systemplatine
sitzen.
6. Sichern Sie die Platine mit der Befestigungsschraube oder der Hot-Plug-
Verriegelung.
7. Fahren Sie mit den Anleitungen im Abschnitt „Anschließen der Kabel" fort.
Compaq Smart Array 5300 Controller Benutzerhandbuch
Installieren der Hardware
3-3
