Dies lässt sich etwa an einem Controller zeigen, der die Arrays verwendet, die im
Abschnitt „Erstellen eines neuen Arrays" mit der folgenden Konfiguration erstellt
wurde:
•
Array A – sieben 9,1-GB-Laufwerke in einer RAID 5-Konfiguration mit
Ersatzlaufwerk.
•
Array B – zwei 9,1-GB-Laufwerke in einer RAID 1+0-Konfiguration ohne
Ersatzlaufwerk.
Nun wird ein neues 9,1-GB-Laufwerk installiert und zu Array A hinzugefügt.
Dieses Szenario ist in Abbildung 7-19 dargestellt.

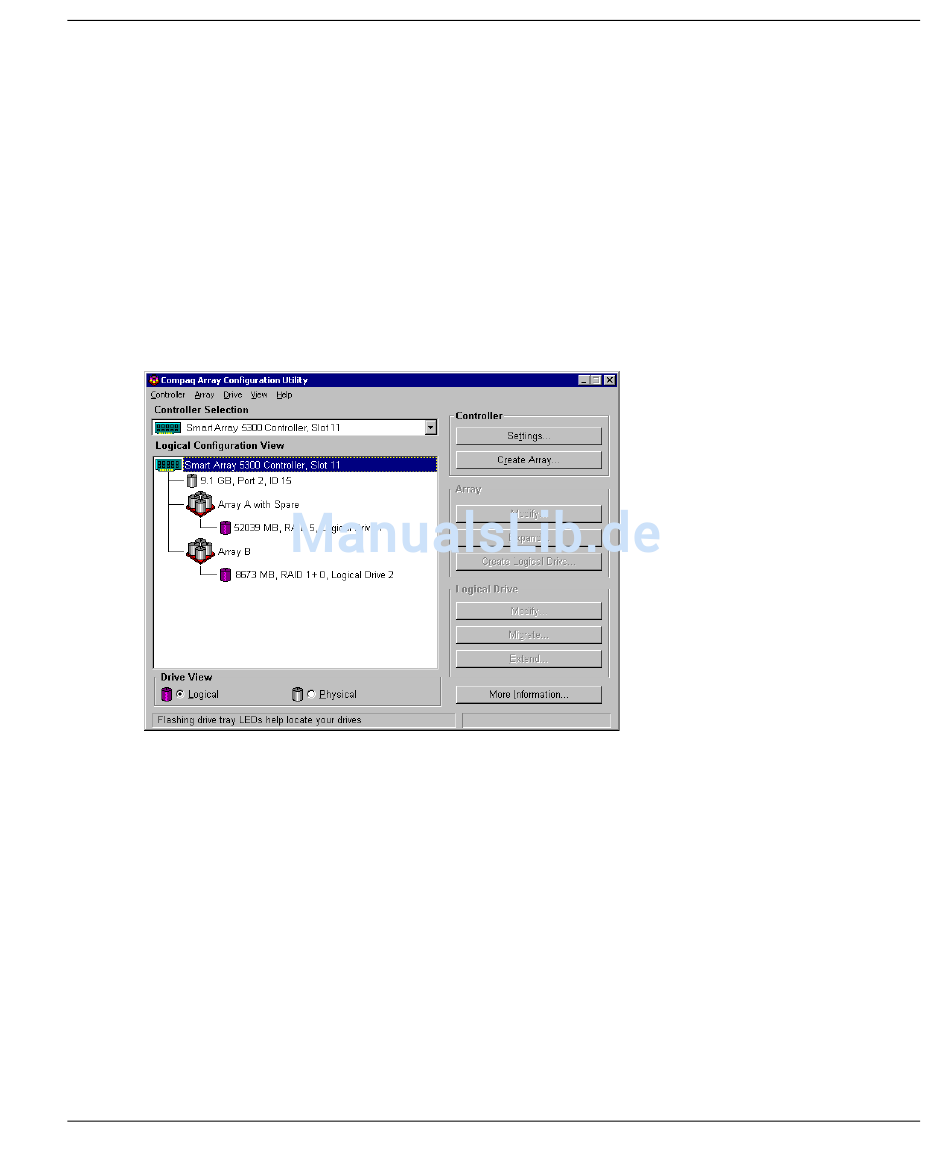

Abbildung 7-19: Beginnen einer Array-
Kapazitätserweiterung
So erweitern Sie Array A und erstellen ein zweites logisches Laufwerk in diesem
Array:
1. Wählen Sie im Fenster Logical Configuration View (Ansicht der logischen
Konfiguration) Array A aus.
2. Klicken Sie im Gruppenfeld Array auf Expand (Erweitern).
3. Wählen Sie im linken Fensterbereich des Fensters Expand Array A (Array A
erweitern) das nicht zugewiesene 9,1-GB-Laufwerk aus.
Compaq Smart Array 5300 Controller Benutzerhandbuch
Konfigurieren eines Arrays
7-25
