Compaq Smart Array 5300 Benutzerhandbuch Seite 102

Erweitern und Austauschen von Optionen

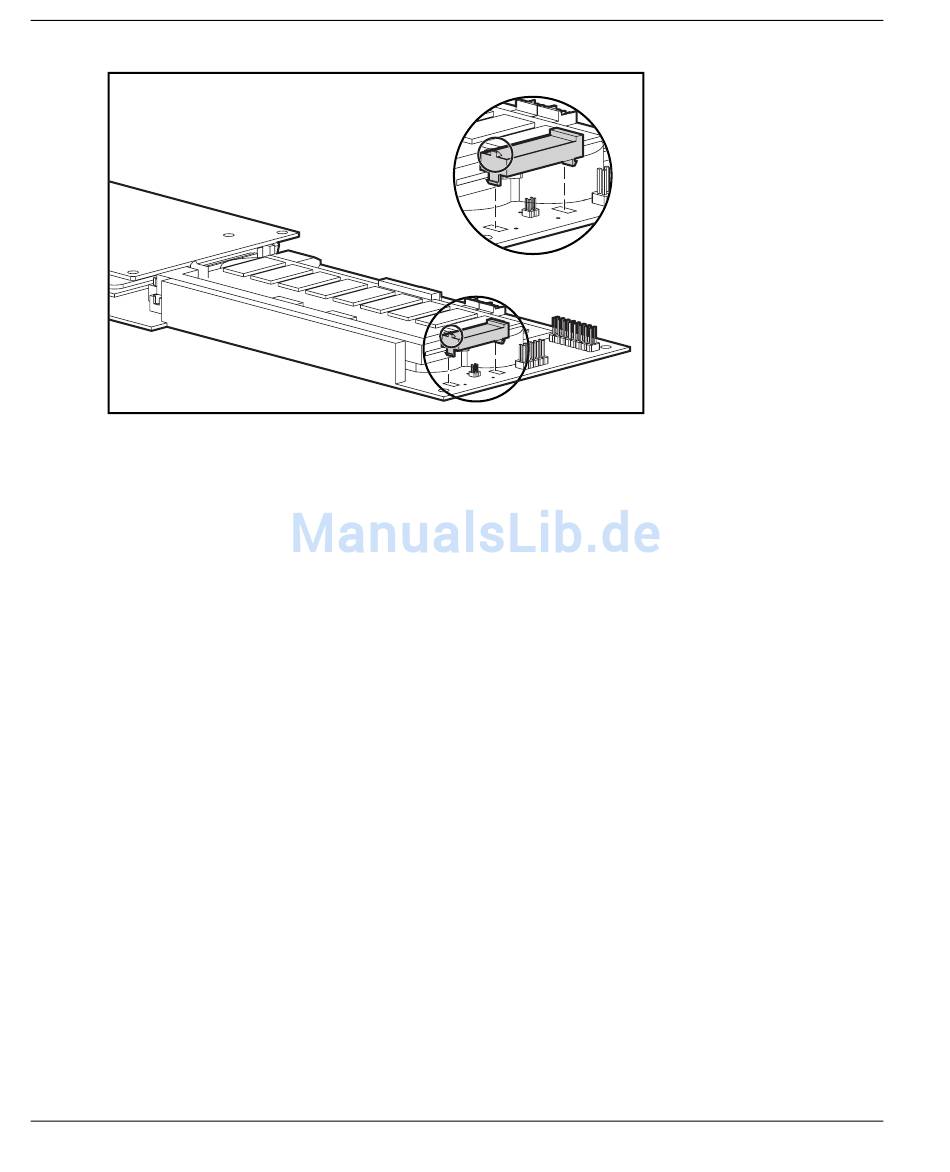

Figure 9-15: Ausrichten des Moduls auf
der Controller-Karte
Wenn Sie einen Smart Array 5300 Controller austauschen, können Sie das RAID
ADG Enabler Module aus dem alten Controller herausnehmen und auf einem neuen
Controller installieren.
So bauen Sie das RAID ADG Enabler Module aus:
Drücken Sie die innere Kunststoffraste unter der Controller-Karte in Richtung der
anderen Raste (1), und ziehen Sie das Modul von der Karte ab (2).
9-14 Compaq Smart Array 5300 Controller Benutzerhandbuch
