Compaq Smart Array 5300 Benutzerhandbuch Seite 49

Konfigurieren eines Arrays

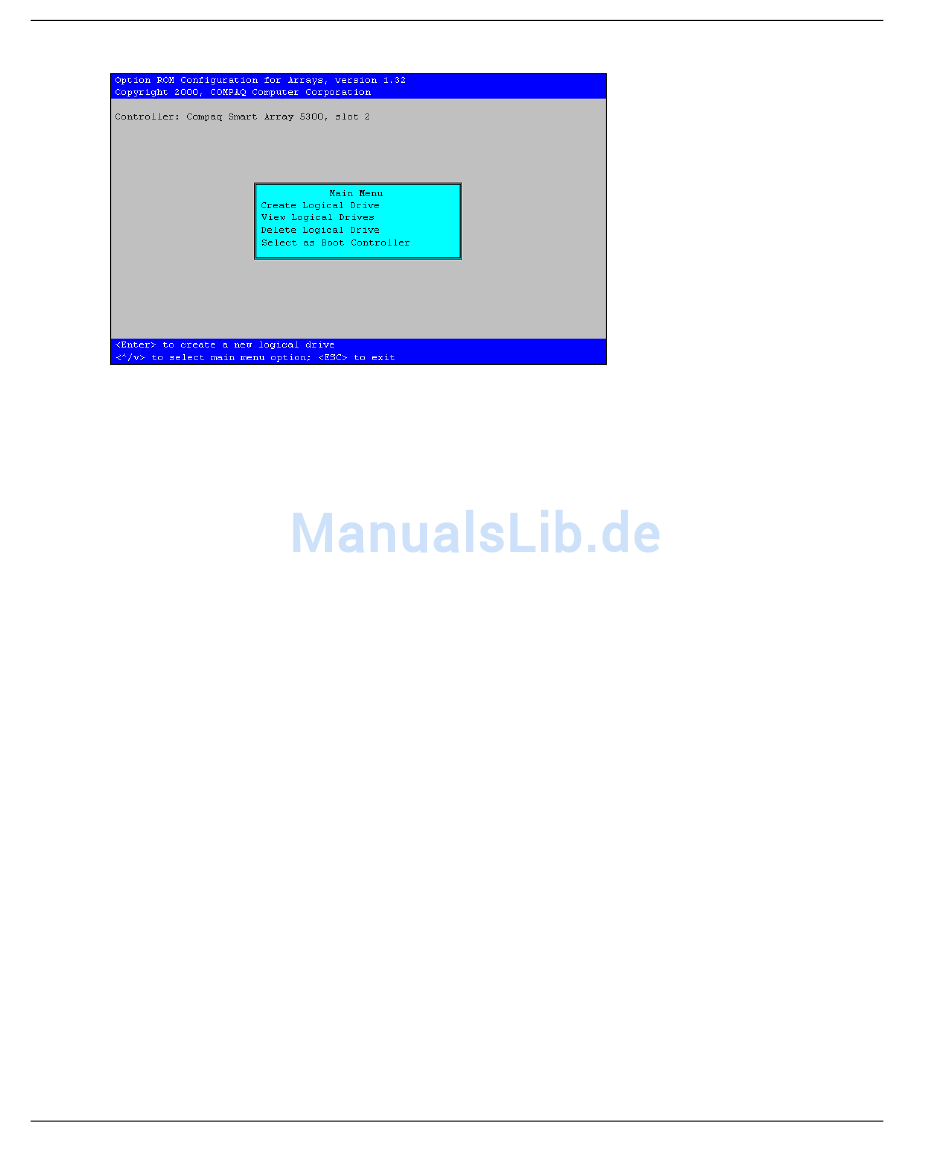

Abbildung 7-1: ORCA Hauptmenü
So erstellen Sie ein logisches Laufwerk:
1. Wählen Sie Create Logical Drive (Logisches Laufwerk erstellen) aus.
Auf dem Bildschirm werden eine Liste aller verfügbaren (nicht konfigurierten)
physischen Laufwerke sowie die gültigen RAID-Optionen für Ihr System
angezeigt.
HINWEIS: Sie können zu einem gegebenen Zeitpunkt jeweils nur ein logisches Laufwerk
erstellen.
2. Verwenden Sie die Pfeiltasten, die Leertaste und die Tabulatortaste,
um zu den Bildschirmoptionen zu gelangen und das logische Laufwerk
sowie gegebenenfalls ein Ersatzlaufwerk einzurichten.
HINWEIS: Bei ORCA kann ein Online-Ersatzlaufwerk nur von einem Array verwendet
werden.
3. Drücken Sie die Eingabetaste, um die Einstellungen zu bestätigen.
4. Drücken Sie die Taste F8, um die Einstellungen zu bestätigen und die neue
Konfiguration zu speichern.
Nach einigen Sekunden wird der Bildschirm Configuration Saved
(Konfiguration gespeichert) angezeigt.
5. Drücken Sie auf die Eingabetaste, um fortzufahren.
7-4 Compaq Smart Array 5300 Controller Benutzerhandbuch
