Der Bildschirm „Create Drive Array" (Drive Array erstellen)
Klicken Sie zum Anzeigen dieses Bildschirms auf dem ACU Hauptbildschirm
im Gruppenfeld Controller auf Create Array (Abbildung 7-6).

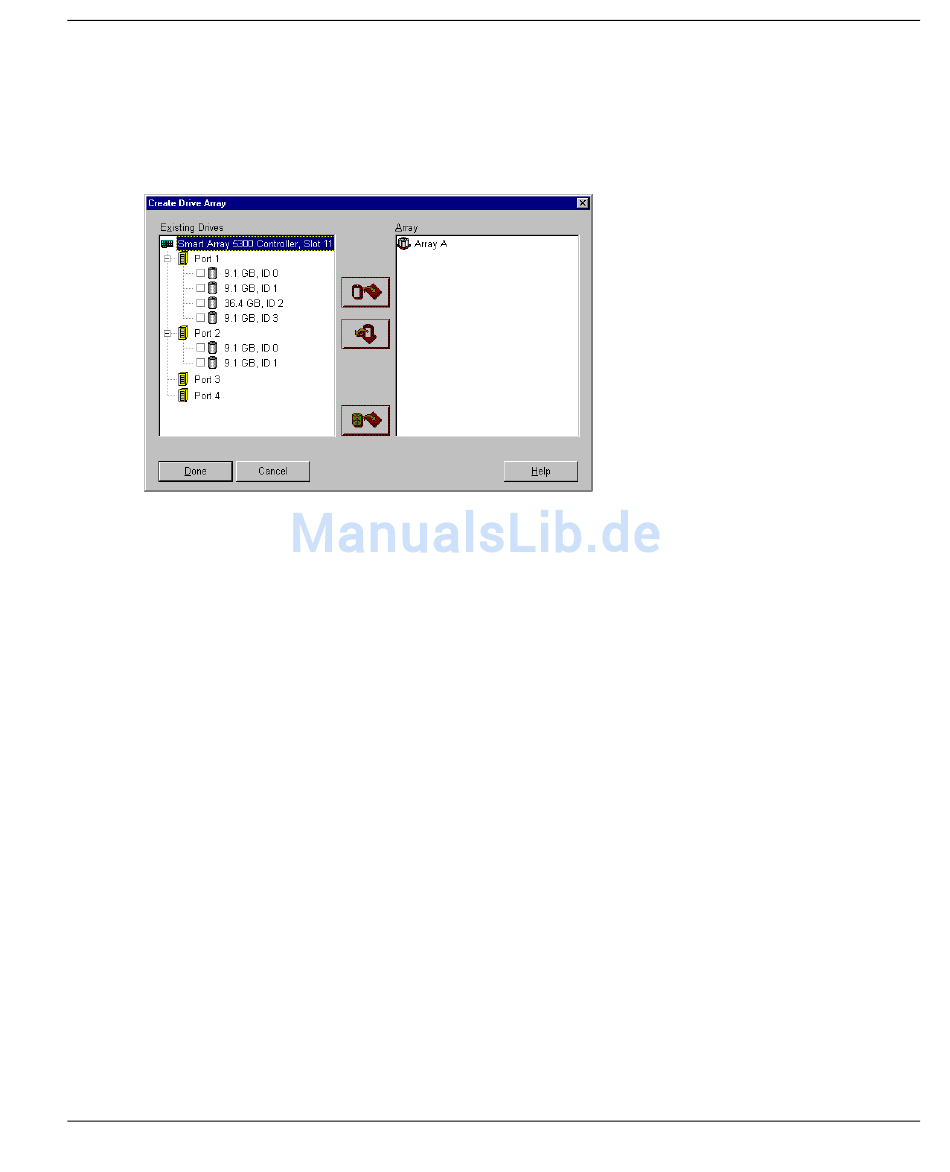

Abbildung 7-10: Der Bildschirm „Create Drive Array"
In der Mitte des Bildschirms sind die folgenden drei Schaltflächen angeordnet
(von oben nach unten):
•
Laufwerk dem Array zuweisen
•
Laufwerk aus dem Array entfernen
•
Ersatzlaufwerk dem Array zuweisen
Im linken Bereich des Bildschirms werden alle physischen Laufwerke angezeigt,
die mit dem ausgewählten Controller verbunden sind. Im linken Bereich wird die
Ansicht der physischen Konfiguration der Arrays am Controller angezeigt.
Wenn Sie in einem der Bereiche ein Laufwerk auswählen, werden die
entsprechenden Schaltflächen aktiviert. Sie können in einem Bereich mehrere
Laufwerke auf einmal auswählen und sie gleichzeitig zuweisen oder entfernen.
In diesem Fall werden auf den Schaltflächen jeweils zwei Laufwerke angezeigt.
Wenn im rechten Bereich Ersatzlaufwerke ausgewählt sind, ändert sich zudem das
Symbol auf der mittleren Schaltfläche. So wird das Entfernen von Ersatzlaufwerken
angezeigt.
Compaq Smart Array 5300 Controller Benutzerhandbuch
Konfigurieren eines Arrays
7-13
