3

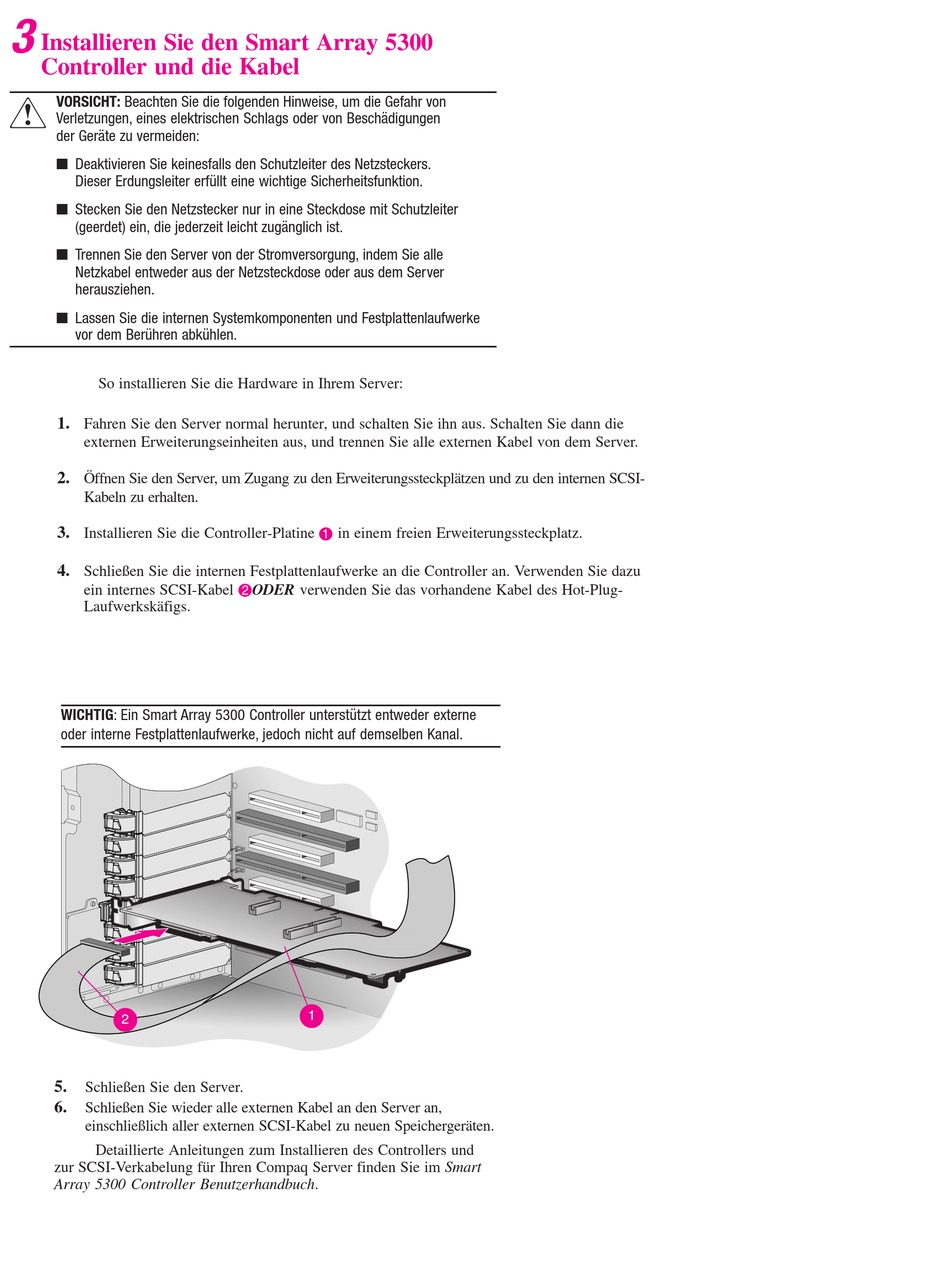

Installieren Sie den Smart Array 5300
Controller und die Kabel
VORSICHT: Beachten Sie die folgenden Hinweise, um die Gefahr von
Verletzungen, eines elektrischen Schlags oder von Beschädigungen
der Geräte zu vermeiden:
I Deaktivieren Sie keinesfalls den Schutzleiter des Netzsteckers.
Dieser Erdungsleiter erfüllt eine wichtige Sicherheitsfunktion.
I Stecken Sie den Netzstecker nur in eine Steckdose mit Schutzleiter
(geerdet) ein, die jederzeit leicht zugänglich ist.
I Trennen Sie den Server von der Stromversorgung, indem Sie alle
Netzkabel entweder aus der Netzsteckdose oder aus dem Server
herausziehen.
I Lassen Sie die internen Systemkomponenten und Festplattenlaufwerke
vor dem Berühren abkühlen.
So installieren Sie die Hardware in Ihrem Server:
1.
Fahren Sie den Server normal herunter, und schalten Sie ihn aus. Schalten Sie dann die
externen Erweiterungseinheiten aus, und trennen Sie alle externen Kabel von dem Server.
2.
Öffnen Sie den Server, um Zugang zu den Erweiterungssteckplätzen und zu den internen SCSI-
Kabeln zu erhalten.
3.
Installieren Sie die Controller-Platine
4.
Schließen Sie die internen Festplattenlaufwerke an die Controller an. Verwenden Sie dazu
ein internes SCSI-Kabel
Laufwerkskäfigs.
WICHTIG: Ein Smart Array 5300 Controller unterstützt entweder externe
oder interne Festplattenlaufwerke, jedoch nicht auf demselben Kanal.
2
5.
Schließen Sie den Server.
6.
Schließen Sie wieder alle externen Kabel an den Server an,
einschließlich aller externen SCSI-Kabel zu neuen Speichergeräten.
Detaillierte Anleitungen zum Installieren des Controllers und
zur SCSI-Verkabelung für Ihren Compaq Server finden Sie im Smart
Array 5300 Controller Benutzerhandbuch.
1 in einem freien Erweiterungssteckplatz.
2 ODER verwenden Sie das vorhandene Kabel des Hot-Plug-
1
