Platinenkomponenten Und Funktionen - Compaq Smart Array 5300 Benutzerhandbuch

Die Compaq Smart Array 5300 Controller Serie umfasst die Modelle 5302 und 5304.
Das Modell 5302 verfügt über zwei Wide Ultra3 SCSI-Kanäle und 128 MB Cache-
Speicher, das Modell 5304 verfügt über vier Wide Ultra3 SCSI-Kanäle und 256 MB
Cache-Speicher. Das Modell 5302 kann mit Hilfe des entsprechenden Options-Kits
auf vier Kanäle oder 256 MB Cache-Speicher oder auf beides aktualisiert werden.
2

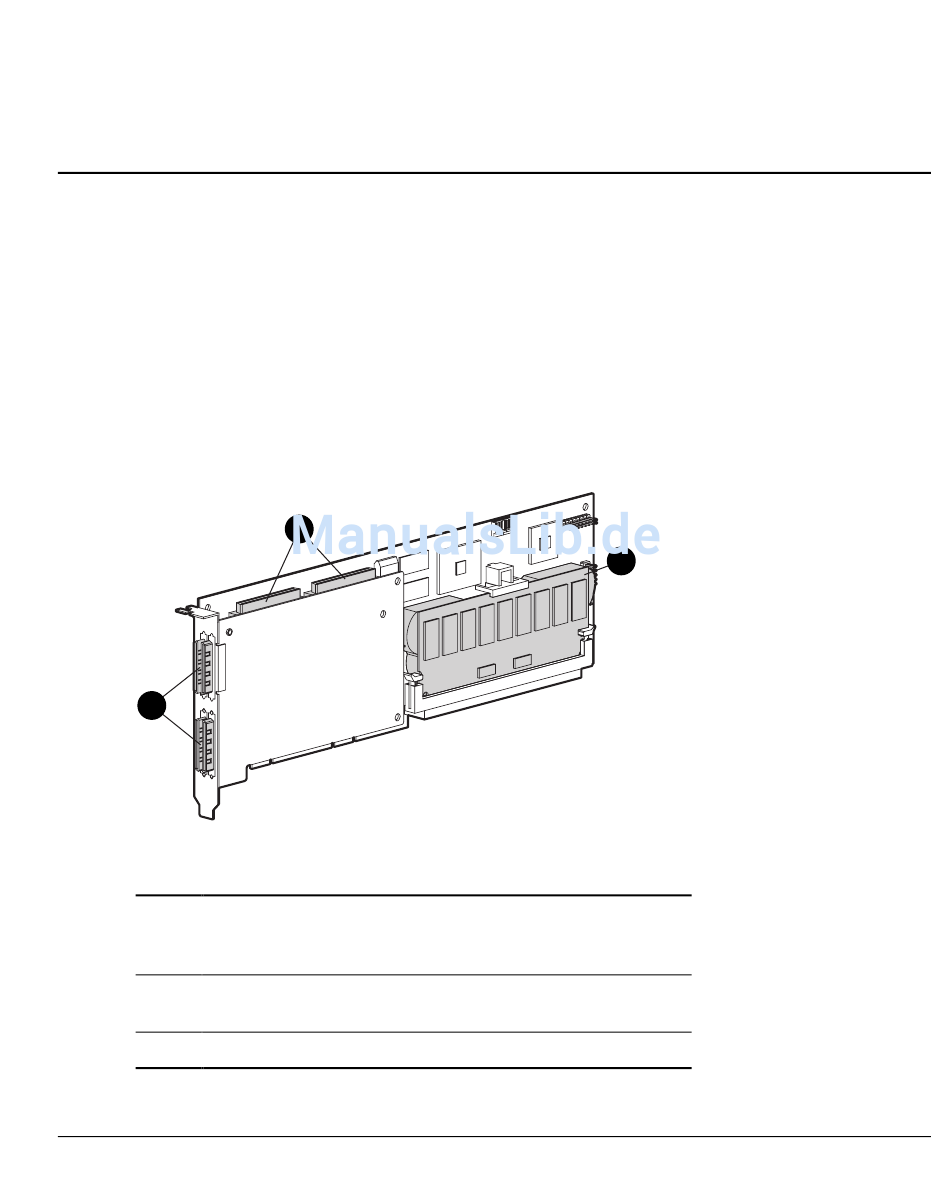

Abbildung 1-1: Smart Array 5304 Controller
Nr. Beschreibung
1 Zwei interne 68-polige Wide SCSI-Anschlüsse (Port 1
näher an der Mitte der Karte, Port 2 näher an der
Halterung)
2 Vier externe (VHDCI-) Anschlüsse (Port 1 und Port 3
näher an Hauptplatine)
3 Array-Beschleuniger-Cache
