Konfigurieren eines Arrays
Die Dropdown-Liste „Controller Selection" (Controller-Auswahl)
Hier sind alle im System installierten Controller aufgelistet. Sobald Sie einen
Controller auswählen, werden die Daten der Laufwerke und Arrays, die an diesen
Controller angeschlossen sind, im Konfigurationsansichtsfenster angezeigt.

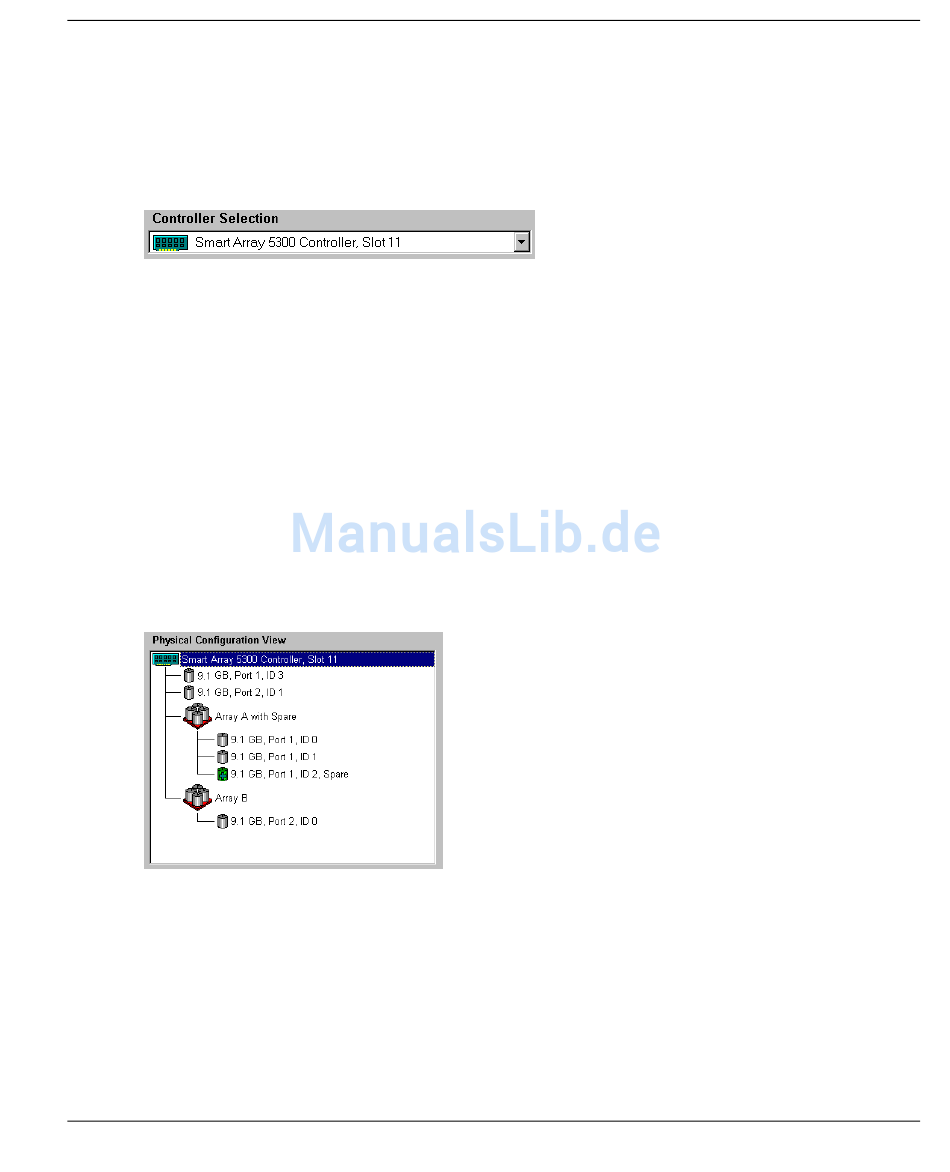

Abbildung 7-3: Die Dropdown-Liste
„Controller Selection"
Das Fenster „Physical/Logical Configuration View"
(Ansicht der physischen/logischen Konfiguration)
Im Fenster Physical/Logical Configuration View (Ansicht der physischen/logischen
Konfiguration) werden alle Laufwerke und Arrays angezeigt, die an den ausgewählten
Controller angeschlossen sind. Mit den Optionsfeldern Drive View (Laufwerksansicht)
unter dem Fenster Physical/Logical Configuration View können Sie zwischen der
physischen und logischen Konfigurationsansicht hin- und herschalten.
Abbildung 7-4 zeigt die Ansicht einer typischen physischen Konfiguration, und
Abbildung 7-2 zeigt die Ansicht einer typischen logischen Konfiguration.
Abbildung 7-4: Das Fenster „Physical
Configuration View"
HINWEIS: Die Auswahl eines Eintrags in der Konfigurationsansicht führt dazu, dass die LEDs
des entsprechenden Festplattenlaufwerks blinken. Diese Funktion erleichtert das Identifizieren
aller physischen Laufwerke in einem Array oder logischen Laufwerk, aller Laufwerke an einem
Controller oder eines bestimmten physischen Laufwerks.
