6. Kippen Sie den Array-Beschleuniger leicht von der Controller-Karte weg (in der
Abbildung ist der Winkel zur Verdeutlichung übertrieben dargestellt), und ziehen
Sie den Array-Beschleuniger aus dem DIMM-Sockel der Controller-Karte heraus.

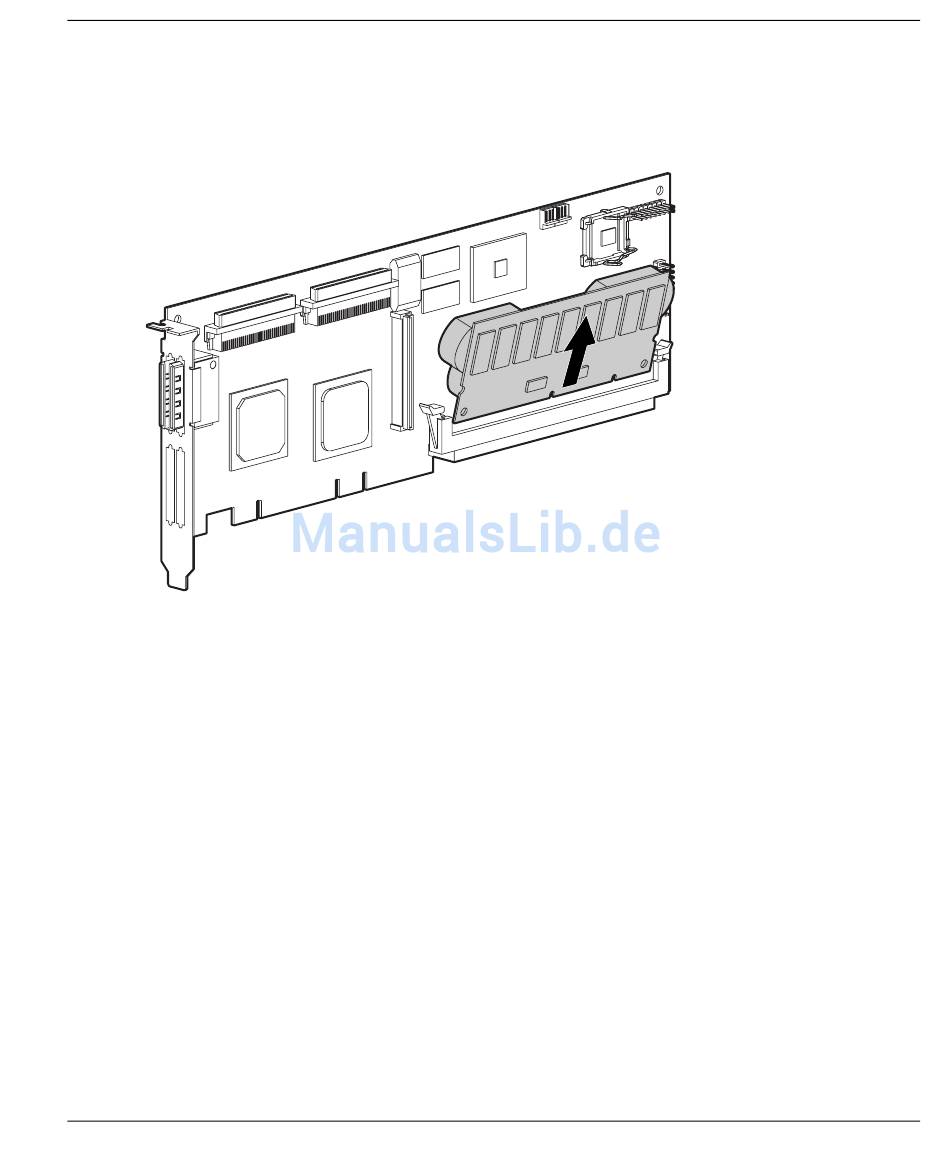

Abbildung 9-3. Herausziehen der Array-
Beschleunigerkarte
So installieren Sie die neue Array-Beschleunigerkarte:
7. Drücken Sie die Array-Beschleunigerkarte kräftig in den DIMM-Anschluss-
sockel.
8. Schließen Sie die Verriegelungshebel, um den Array-Beschleuniger zu arretieren.
9. Setzen Sie die Kunststoffhalterung wieder ein.
10. Setzen Sie den Kühlkörper wieder ein.
Die Installation der neuen Array-Beschleunigerkarte ist damit abgeschlossen.
Compaq Smart Array 5300 Controller Benutzerhandbuch
Erweitern und Austauschen von Optionen
9-3
