Compaq Smart Array 5300 Benutzerhandbuch Seite 90

Erweitern und Austauschen von Optionen
2. Heben Sie den Kühlkörper aus dem Rahmen.
3. Klappen Sie die Raste in Richtung der Karte zurück, damit der Array-
Beschleuniger entfernt werden kann.
4. Zum Entfernen der Kunststoffhalterung (1) nehmen Sie sie vom Array-
Beschleuniger ab, und haken Sie sie aus der Controller-Karte aus.

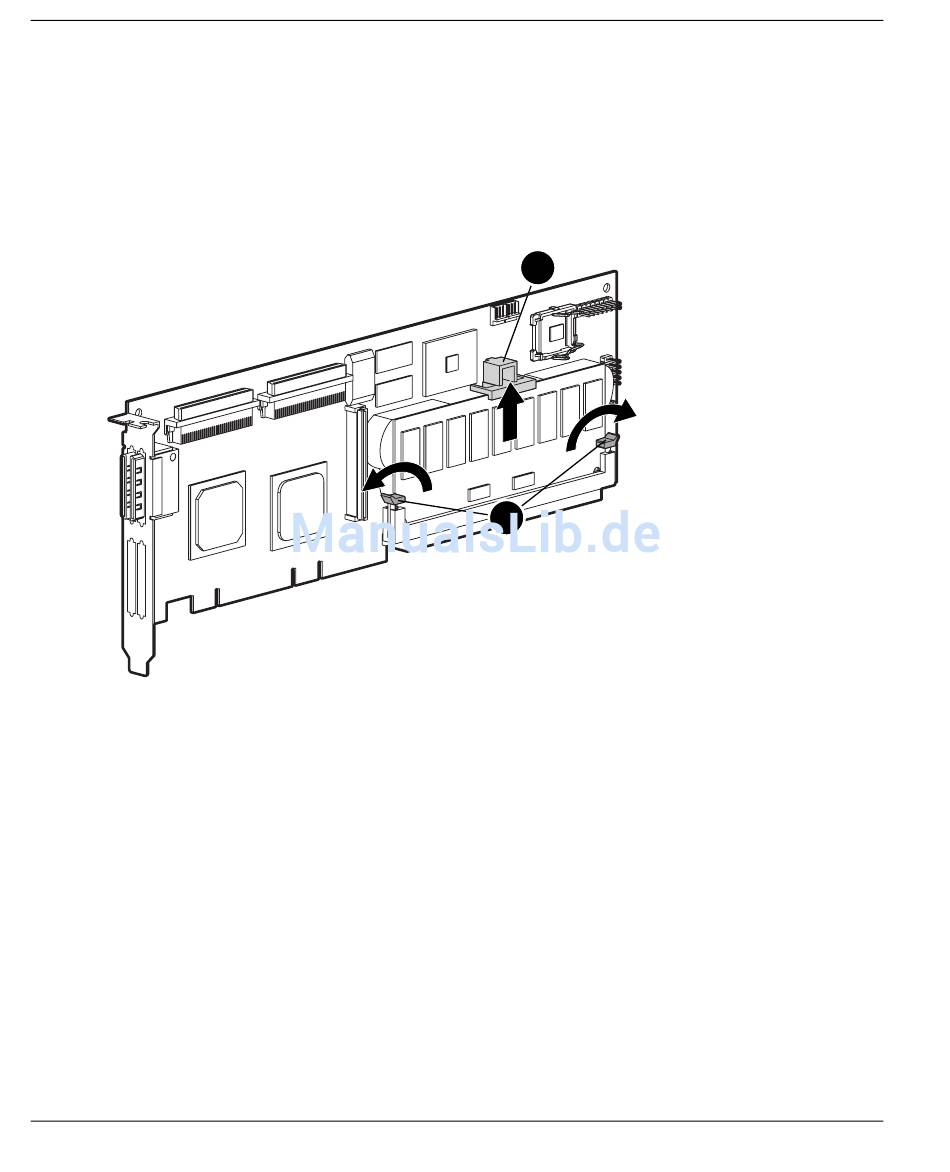

Abbildung 9-2. Lösen der Array-Beschleunigerkarte
5. Schwenken Sie die DIMM-Verriegelungshebel (2) auf beiden Seiten des Array-
Beschleunigers nach außen.
9-2
1
2
Compaq Smart Array 5300 Controller Benutzerhandbuch
