Überblick
1.2 Aufbau des Geräts
1.2.2

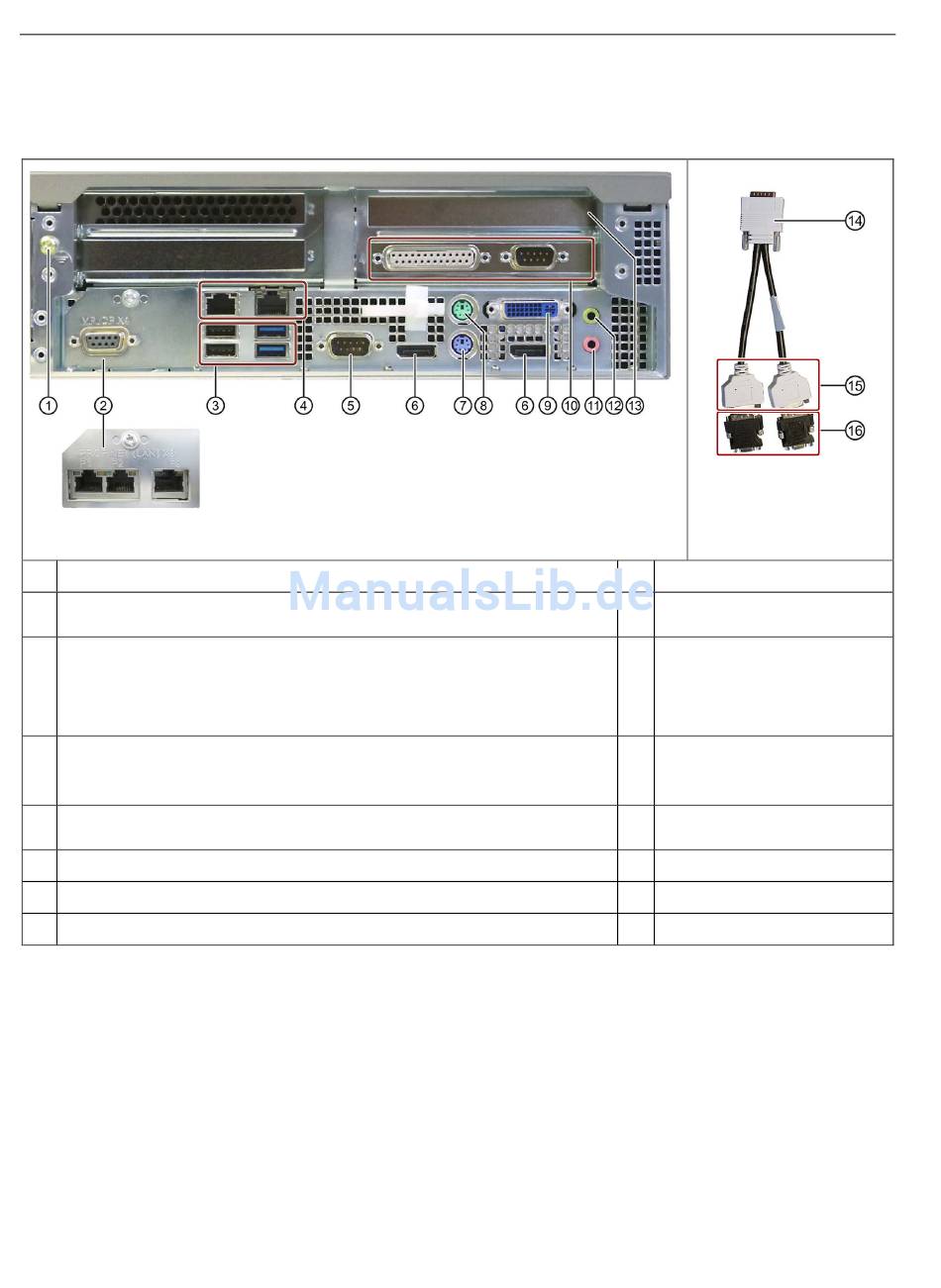

Schnittstellen
①
Anschluss für Potenzialausgleich
②
Abdeckblech Feldbus: Kein Feldbus, PROFIBUS oder PROFINET
③
USB-Schnittstellen
Linke Buchsen: Anschluss für USB 2.0-Geräte
Rechte Buchsen: Anschluss für USB 3.0/USB 2.0-Geräte
USB 2.0- und USB 3.0-Anschüsse belegen unterschiedliche USB-Ports.
④
ETHERNET-Schnittstellen 1 und 2
Die LAN-Schnittstellen sind für die eindeutige Zuordnung am Gehäuse num-
meriert. Die Nummerierung durch das Betriebssystem kann davon abweichen.
⑤
COM-Schnittstelle
⑥
DisplayPort-Schnittstelle
⑦
PS/2-Schnittstelle für Tastatur
⑧
PS/2-Schnittstelle für Maus
Abhängig von bestellter Gerätekonfiguration
1
18
Der Adapter ist erforderlich,
wenn Sie an der optionalen
einen oder zwei Monitore
⑨
DVI-I-Schnittstelle
⑩
Slotblech-Adapter mit LPT- und
1
COM2-Schnittstelle, optional
⑪
Audioeingang für analoge Audi-
oquelle oder Mikrofon; 3,5-mm-
Klinkenbuchse
⑫
Audioausgang für Aktivboxen
oder Kopfhörer; 3,5-mm-
Klinkenbuchse
⑬
Steckplätze für Erweiterungs-
karten (hinter Slotblech)
⑭
DMS59-Stecker
⑮
DVI-I-Stecker
⑯
VGA-Adapter
Betriebsanleitung, 01/2015, A5E32996305-AB
Dual-Head-Adapter
Dual-Head-Grafikkarte
anschließen wollen.
SIMATIC IPC647D
