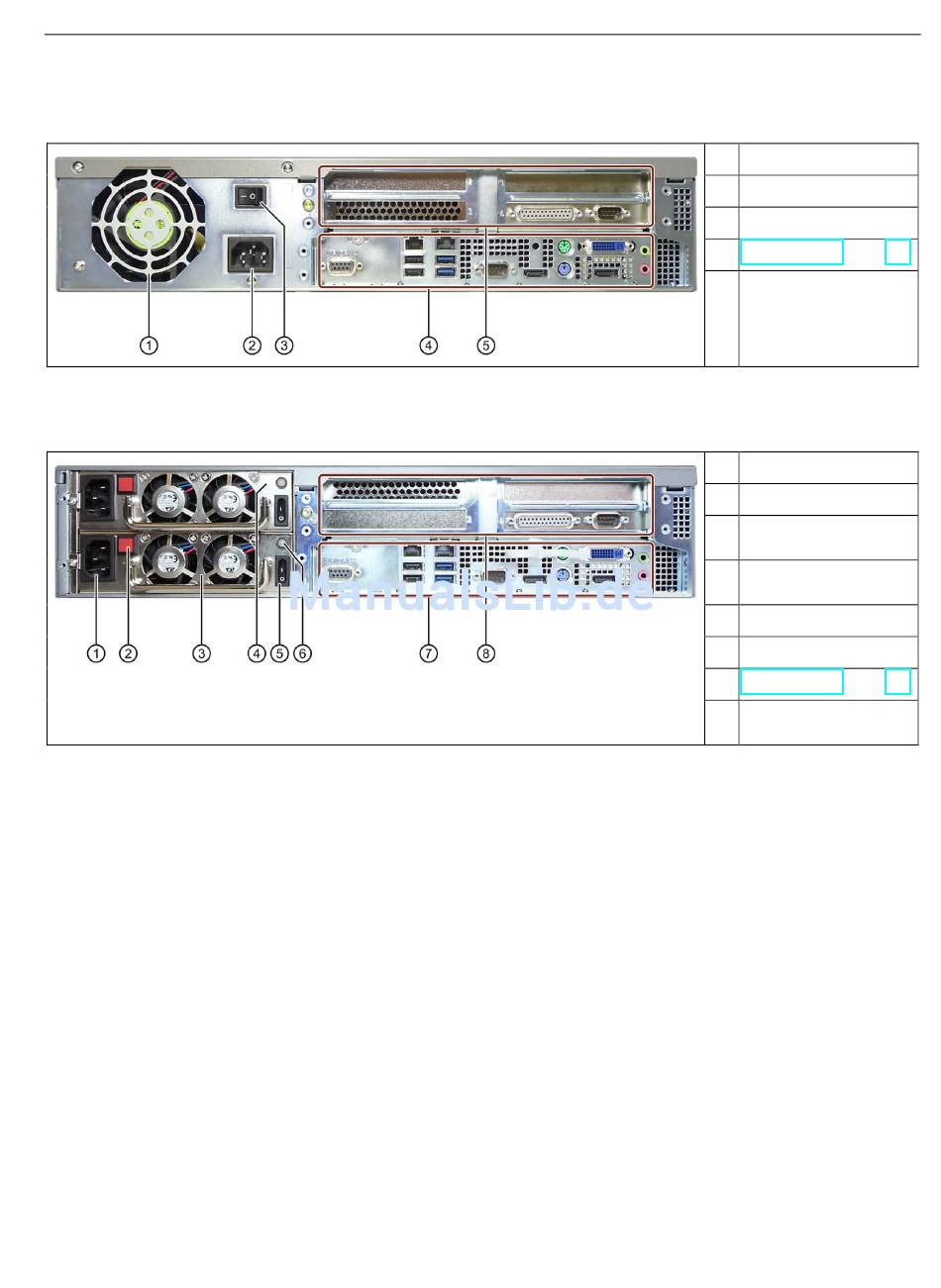

Rückansicht mit AC-Stromversorgung
Rückansicht mit redundanter Stromversorgung
SIMATIC IPC647D
Betriebsanleitung, 01/2015, A5E32996305-AB
Überblick
1.2 Aufbau des Geräts
①
AC-Stromversorgung
②
Netzanschlussbuchse
③
Ein-Aus-Schalter
④
Schnittstellen (Seite 18)
⑤
Steckplätze für Erweite-
rungskarten
①
Netzanschlussbuchse
②
Quittiertaste
③
Modul 1 der redundan-
ten Stromversorgung
④
Modul 2 der redundan-
ten Stromversorgung
⑤
Ein-Aus-Schalter
⑥
Status-LED Modul 1
⑦
Schnittstellen (Seite 18)
⑧
Steckplätze für Erweite-
rungskarten
17
