Siemens SIMATIC IPC647D Betriebsanleitung Seite 118

Gerät warten und instand setzen
7.5 Hardware ausbauen und einbauen

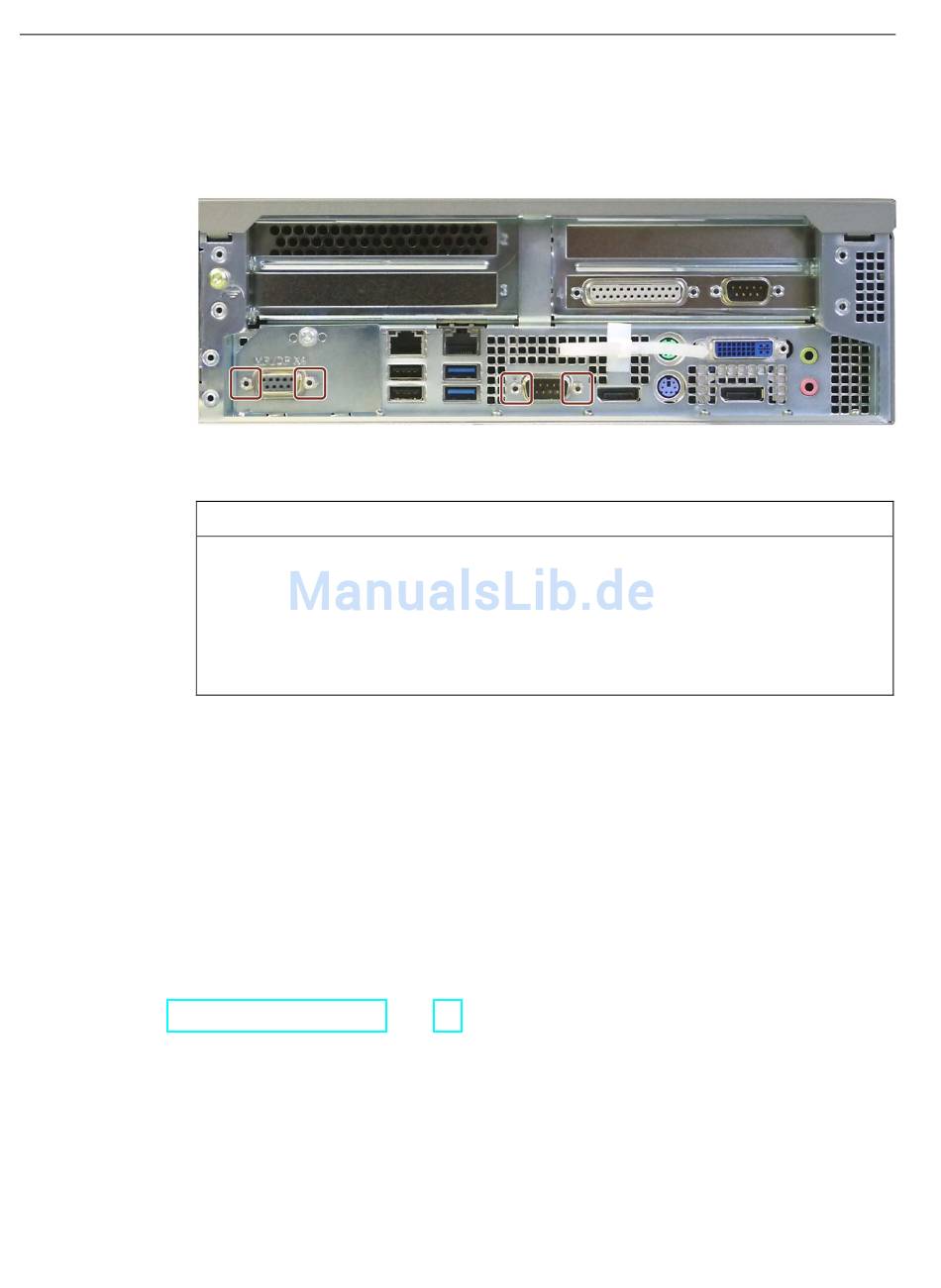

3. Drehen Sie mit einem Steckschlüssel die in der folgenden Abbildung gekennzeichneten
Sechskantbolzen heraus. Die folgende Abbildung zeigt das PROFIBUS-Gerät mit
MPI/DP-Schnittstelle. Bei den übrigen Gerätevarianten sind nur die mittleren beiden
Schrauben der COM1-Schnittstelle zu lösen.
4. Schieben Sie die Grundplatine vorsichtig nach innen, bis sich die D-Sub-Buchsen aus der
Rückwand gelöst haben.
5. Heben die Grundplatine vorsichtig aus dem Gehäuse.
Einbau
Gehen Sie beim Einbau in umgekehrter Reihenfolge zum Ausbau vor.
Weiteres Vorgehen
1. Bauen Sie den Busrahmen ein.
2. Schließen Sie das Gerät.
Siehe auch
Hinweise zum Anschließen (Seite 38)
118
ACHTUNG
Beschädigung der Grundplatine
Beim Ausbauen der Grundplatine können Komponenten beschädigt werden.
• Gehen Sie beim Verschieben und beim Herausnehmen der Grundplatine langsam
und vorsichtig vor.
• Achten Sie darauf, dass die Unterseite der Grundplatine beim Verschieben keinen
Kontakt zu hervorstehenden Gehäuseteilen hat.
SIMATIC IPC647D
Betriebsanleitung, 01/2015, A5E32996305-AB
