Hinweis

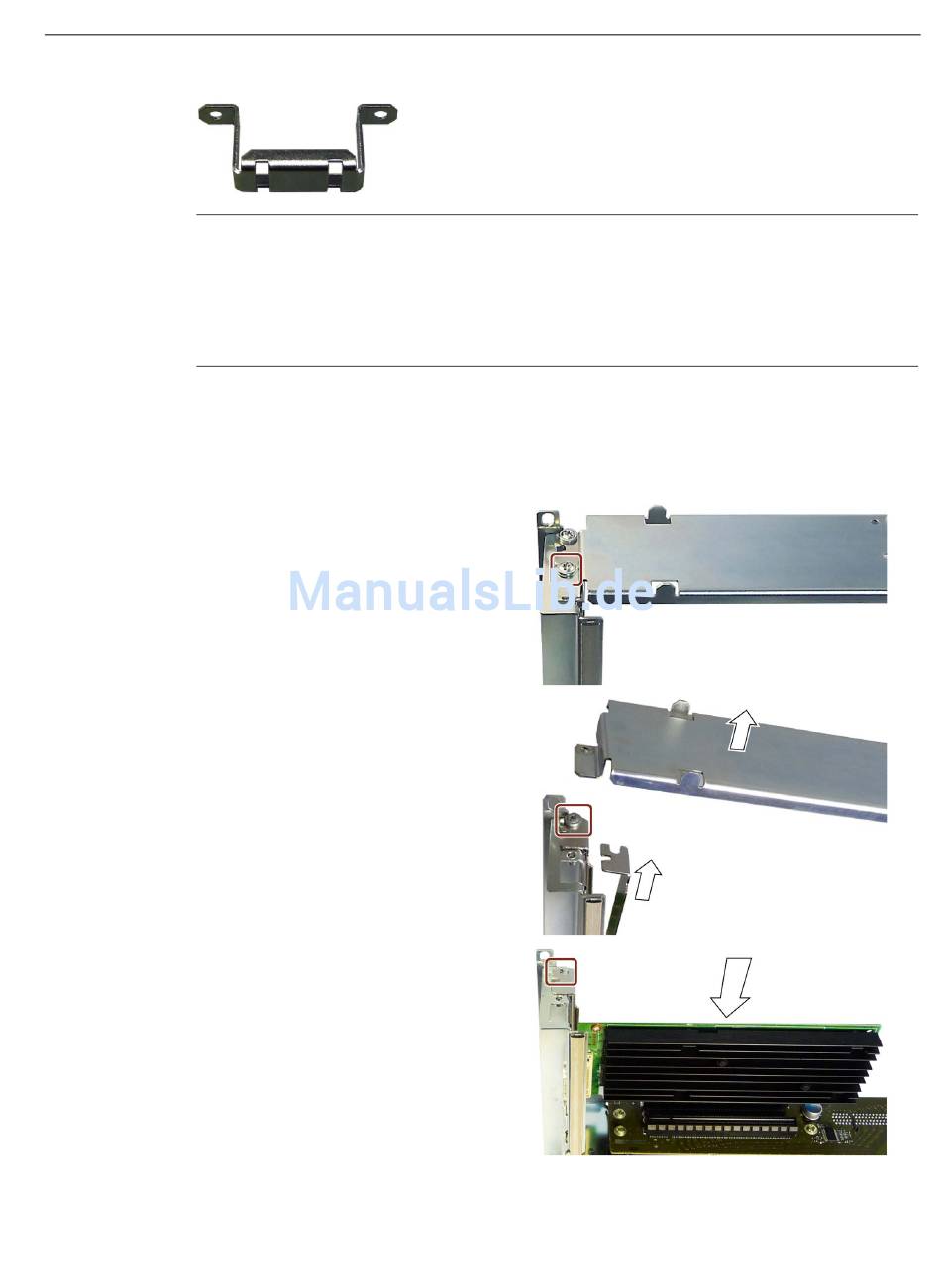

Haltewinkel für niedrige Erweiterungskarten
Um beim Einbau einer niedrigen Erweiterungskarte eine stabilisierende Wirkung zu
gewährleisten, benötigen Sie einen zusätzlichen Haltewinkel für rastbare Niederhalter. Bei
der Umrüstung von einer niedrigen zu einer hohen Erweiterungskarte muss der Haltewinkel
ggf. wieder entfernt werden.
Vorgehensweise
Einbau
1. Entfernen Sie die gekennzeichnete
2. Schwenken Sie die Oberseite des
3. Wenn Sie die Erweiterungskarte in
4. Setzen Sie die Erweiterungskarte in
SIMATIC IPC647D
Betriebsanleitung, 01/2015, A5E32996305-AB
Schraube.
Busrahmens in Pfeilrichtung aus
und entnehmen Sie das vordere
Slotblech.
den hinteren Steckplatz einbauen
wollen, dann entfernen Sie die ge-
kennzeichntete Schraube und ent-
nehmen Sie das hintere Slotblech.
Pfeilrichtung in den Steckplatz ein.
Schieben Sie die Erweiterungskarte
ohne zu verkanten und bis zum
Anschlag in den Steckplatz.
Sichern Sie die Erweiterungskarte
an der gekennzeichneten Stelle mit
der zugehörigen Schraube.
