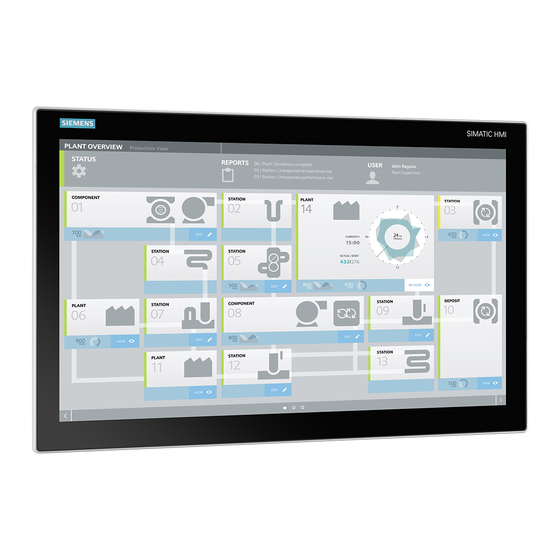

Siemens SIMATIC IPC677E Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrie PCs
  5. SIMATIC IPC677E
  6. Betriebsanleitung

Siemens SIMATIC IPC677E Betriebsanleitung

Vorschau ausblenden Andere Handbücher für SIMATIC IPC677E:
Inhaltsverzeichnis

Werbung

Quicklinks

SIMATIC IPC677E
SIMATIC
Industrie-PC
SIMATIC IPC677E
Betriebsanleitung
04/2019
A5E45117170-AA
Vorwort
Produktbeschreibung
Sicherheitshinweise
Gerät einbauen und
anschließen
Gerät in Betrieb nehmen
Gerät betreiben
Gerät erweitern und
parametrieren
Gerät warten und instand
setzen
Technische Daten
Maßbilder
Normen und Zulassungen
Hardwarebeschreibungen
Technische Unterstützung
Kennzeichen und Symbole
Abkürzungsverzeichnis
1
2
3
4
5
6
7
8
9
10
A
B
C
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC IPC677E

Inhaltszusammenfassung für Siemens SIMATIC IPC677E

  • Seite 1 SIMATIC IPC677E Vorwort Produktbeschreibung SIMATIC Sicherheitshinweise Gerät einbauen und anschließen Industrie-PC SIMATIC IPC677E Gerät in Betrieb nehmen Gerät betreiben Betriebsanleitung Gerät erweitern und parametrieren Gerät warten und instand setzen Technische Daten Maßbilder Normen und Zulassungen Hardwarebeschreibungen Technische Unterstützung Kennzeichen und Symbole Abkürzungsverzeichnis...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Vorwort Zweck der Betriebsanleitung Diese Betriebsanleitung enthält alle Informationen, um den SIMATIC IPC677E einzubauen, elektrisch anzuschließen, in Betrieb zu nehmen, Geräteerweiterungen auszuführen und um das Gerät zu warten und instand zu halten. Sie richtet sich an folgendes, qualifiziertes Fachpersonal: ● Monteure ●...
  • Seite 4 Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr...

  • Seite 5: Inhaltsverzeichnis

    Gerät anschließen ........................49 3.3.1 Landesspezifische Hinweise zur Versorgungsspannung ............49 3.3.2 Potenzialausgleichsleitung anschließen ................. 50 3.3.3 Stromversorgung anschließen ....................51 3.3.3.1 Stromversorgung AC 100-240 V anschließen ................ 51 3.3.3.2 Stromversorgung DC 24 V anschließen ................. 53 SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 6 Laufwerke ..........................84 6.4.1 Laufwerk im Wechseleinschub wechseln ................84 6.4.2 Internes SSD-Laufwerk wechseln ..................86 6.4.3 Internes Festplattenlaufwerk wechseln .................. 89 6.4.4 Laufwerk im RAID-System wechseln ..................91 6.4.5 M.2 NVMe SSD wechseln ...................... 92 SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 7 Technische Daten der Betriebssysteme ................125 Maßbilder ............................... 127 Maßbild 19"-Gerät mit kapazitivem Multi-Touchscreen ............127 Maßbild 22"-Gerät mit kapazitivem Multi-Touchscreen ............128 Maßbild 24"-Gerät mit kapazitivem Multi-Touchscreen ............129 Maßbild der Erweiterungskarten ................... 130 SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 8 Service und Support ......................151 Problemlösung ........................152 B.2.1 Probleme bei Gerätefunktionen ................... 152 B.2.2 Probleme beim Booten des Geräts ..................154 B.2.3 Probleme mit RAID-Systemen ..................... 154 B.2.4 Probleme beim Einsatz von Erweiterungskarten ..............155 SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 9 Inhaltsverzeichnis Kennzeichen und Symbole ........................157 Überblick ..........................157 Sicherheit ..........................157 Bedienelemente ........................157 Zertifikate, Zulassungen und Kennzeichen ................158 Schnittstellen ......................... 159 Abkürzungsverzeichnis .......................... 161 Abkürzungen ......................... 161 Index ..............................165 SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 10 Inhaltsverzeichnis SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 11: Produktbeschreibung

    Boot-Modi • Windows® Betriebssy- Informationen zu: mitgelieferter Datenträger • stem Inbetriebnahme des Betriebssy- • Online unter: • stems Microsoft® Windows® 10 Wiederherstellung des Betriebs- • (https://support.industry.siemens. systems com/cs/ww/de/view/109749498) Konfiguration des Betriebssy- • stems SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 12 Panel Drivers and Einstellen der Helligkeit • SIMATIC Industrie-PC Panel Tools Konfiguration des Bildschirm- • Drivers and Tools V1.3 PDT schoners IPC/IFP mit kapazitivem Multi- Touchscreen Toucheinstellungen für resistiven • (https://support.industry.siemens. Touch und Multitouch com/cs/ww/de/view/109751260) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 13: Produkt-Highlights

    Produktbeschreibung 1.2 Produkt-Highlights Produkt-Highlights Der SIMATIC IPC677E ist ein leistungsstarker Industrie-PC. Er eignet sich hervorragend für PC-Anwendungen mit hoher Industriefunktionalität. Geräteansicht Hinweis Je nach bestellter Konfiguration können die in dieser Betriebsanleitung beschriebenen Merkmale und Abbildungen von den Merkmalen Ihres Geräts abweichen.
  • Seite 14 ● Einbaukompatibel über Gerätegenerationen hinweg ● Weltweiter Service und Support Gerätevarianten Geräte mit kapazitivem Multi-Touchscreen Display: ● 19"-Display, Auflösung 1920 × 1080 Bildpunkte ● 22"-Display, Auflösung 1920 × 1080 Bildpunkte ● 24"-Display, Auflösung 1920 × 1080 Bildpunkte SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 15 ● Betriebssystem vorinstalliert und aktiviert ● Schnelle Wiederherstellung des Auslieferungszustandes des Betriebssystems (von mitgeliefertem Datenträger) ● Gbit-LAN mit Teaming-Fähigkeit (3 x LAN 10/100/1000 Mbit/s Anschlüsse) ● Servicefreundlicher Geräteaufbau (Modifikationen, Service) ● Flexible Einsatzmöglichkeiten in verschiedensten Lagen SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 16: Anwendungsbereich

    ● Datenerfassung und -management Der SIMATIC IPC hat das CE-Kennzeichen für den Einsatz im Industriebereich. Äußerer Aufbau des Geräts 1.4.1 Seitenansicht rechts ① Wechsellaufwerke Einbauplätze für Wechsellaufwerke ② Betriebsanzeigen RAID HDD-Alarm ③ Batteriefach CMOS-Pufferbatterie ④ Frontlüfter SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 17: Seitenansicht Links

    3 × Ethernet X1P1, links: RJ45-Ethernet-Anschluss 1 (exclusiver PCI-Interrupt) mit 10/100/1000 Mbit/s, • X1P1/X2P1/X3P1 iAMT-fähig X2P1, Mitte: RJ45-Ethernet-Anschluss 2 (shared PCI-Interrupt) mit 10/100/1000 Mbit/s • X3P1, rechts: RJ45-Ethernet-Anschluss 3 (shared PCI-Interrupt) mit 10/100/1000 Mbit/s • SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 18 Der Ein-Aus-Schalter trennt das Gerät nicht von der Stromversorgung. Stellung "EIN", wenn das Symbol "-)" nach innen ins Gerät gedrückt ist. Stellung im Auslieferungszustand ist "AUS". ⑬ PCI/PCIe- 2 Steckplätze für Erweiterungskarten (Slot1/X101, Slot2/X102) Erweiterungskar- ten, USB auf Erweite- rungskarte (optio- nal) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 19: Betriebsanzeigen

    Informationen zum Ansteuern der LEDs bzw. des NVRAM unter einem Windows- Betriebssystem finden Sie unter "Pufferspeicher NVRAM (optional) (Seite 73)". Beispielprogramme zum Ansteuern der LEDs unter Windows-Betriebssystemen finden Sie im Internet unter folgender Adresse: Technical Support (https://support.industry.siemens.com/cs/ww/de/) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 20 Festplatte eines RAID-Systems in der RAID-Software". Beide blinken RAID synchronisiert Betriebsanzeigen Ethernet Betriebsanzeige Status Bedeutung des Status LED 1 10 Mbit/s Leuchtet grün 100 Mbit/s Leuchtet orange 1000 Mbit/s LED 2 Leuchtet Verbindung besteht Blinkt Aktivität SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 21: Innerer Aufbau Des Geräts

    Innerer Aufbau des Geräts ① Stromversorgung AC 100-240 V ② Einbauplätze für Wechsellaufwerke ③ Steckplätze für Erweiterungskarten ④ Kühlkörper des Prozessors ⑤ Steckplätze für Erweiterungskarten ⑥ Grundplatine ⑦ Steckplätze für Speichermodule ⑧ Niederhalter für Erweiterungskarten SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 22: Zubehör Und Ersatzteile

    Zubehör und Ersatzteile 1.6.1 Zubehör: Hardware Für Ihr Gerät ist Zubehör von Siemens erhältlich, das nicht im Lieferumfang enthalten ist. Zubehör und Original-Ersatzteile über die SIEMENS Industry Mall beziehen 1. Navigieren Sie im Internet zur Industry Mall (https://mall.industry.siemens.com). 2. Loggen Sie sich mit Ihren Kundendaten ein.

  • Seite 23: Zubehör: Software

    Die iAMT-Funktionalität bieten Prozessorendes Typs i7. Weiterführende Informationen zu den Software-Produkten sowie Verweisen zum Online- Katalog und Bestellsystem (Industry Mall) finden Sie auf der Homepage zu SIMATIC IPC Software (http://www.automation.siemens.com/mcms/pc-based-automation/de/industrie- pc/erweiterungskomponenten). Siehe auch Industry Mall (https://mall.industry.siemens.com) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 24 Produktbeschreibung 1.6 Zubehör und Ersatzteile SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 25: Sicherheitshinweise

    • Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Versorgungsspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. • Achten Sie beim Aufstellen des Geräts darauf, dass der Stromversorgungsstecker leicht zugänglich ist. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 26: Funktionseinschränkungen Vermeiden

    Der Fertigungsprozess moderner Displays garantiert derzeitig nicht, dass alle Bildpunkte des Displays fehlerfrei sind. Eine geringe Anzahl von fehlerhaften Bildpunkten im Display ist daher unvermeidbar. Sofern sich fehlerhafte Bildpunkte nicht lokal häufen, stellt dies keine Funktionseinschränkung dar. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 27 Elektrostatisch gefährdete Bauteile (EGB) Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden können. Fehlfunktionen und eine Beschädigung der Maschine oder Anlage können die Folge sein. Treffen Sie schon beim Öffnen des Geräts entsprechende Vorsichtsmaßnahmen. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 28: Hinweise Zu Transport Und Lagerung

    • Gleichen Sie es vor Inbetriebnahme der Raumtemperatur an. • Setzen Sie das Gerät nicht der direkten Wärmestrahlung eines Heizgeräts aus. • Bei Betauung schalten Sie das Gerät erst nach kompletter Trocknung ein oder nach einer Wartezeit von ca. 12 Stunden. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 29: Hinweise Zur Montage

    Spannung stehen. Wenn Sie diese Bereiche oder Bauteile berühren, kann Tod oder schwere Körperverletzung die Folge sein. • Schalten Sie den Schaltschrank vor dem Öffnen stromlos. • Sichern Sie den Schaltschrank gegen unbeabsichtigtes Einschalten des Stroms. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 30: Hinweise Zu Umgebungs- Und Umweltbedingungen

    ● Beachten Sie beim Einsatz im Bereich Programmable Controller entsprechend IEC/EN/UL61010-2-201, dass das Gerät als "Open Equipment" klassifiziert ist. Voraussetzung für die Zulassung bzw. den Betrieb nach IEC/EN/UL61010-2-201 ist deshalb der Einbau des Geräts in ein IEC/EN/UL61010-2-201 entsprechendes Gehäuse. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 31: Hochfrequenzeinstrahlung

    • Entfernen Sie Strahlungsquellen aus der Umgebung des Geräts. • Schalten Sie strahlende Geräte ab. • Reduzieren Sie die Funkleistung strahlender Geräte. • Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit. • Beachten Sie die Angaben in den technischen Daten. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 32: Hinweise Zu Peripheriegeräten

    • Der betroffene Rechner muss ausgeschaltet sein und der Netzstecker muss gesteckt sein. • Während der Messung müssen alle Kabel aus der Anlage am Rechner angeschlossen sein. • Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 33: Hinweise Zu Geräte- Und Systemerweiterungen

    Das Gerät ist für den Einsatz als Programmable Controller, OpenType nach IEC/EN/UL 61010-2-201 ausgelegt. Zwingende Voraussetzung für die Zulassung bzw. den Betrieb ist deshalb der Einbau des Geräts in ein der IEC/EN/UL 61010-2-201 entsprechendes Brandschutzgehäuse. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 34: Haftungsbeschränkung

    ● Beachten Sie die Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation. ● Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. ● Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 35: Gerät Einbauen Und Anschließen

    Auf dem mitgelieferten Datenträger (read only) finden Sie: ● Software und Tools zur Wiederherstellung Ihres bestellten Microsoft® Windows® Betriebssystems ● Gerätetreiber zur Installation in Betriebssystemen ● Quick Install Guide SIMATIC IPC677E ● Betriebsanleitung SIMATIC IPC677E ● Produktinformationen ● Firmware/BIOS-Beschreibung ● Betriebsanleitung für Ihr bestelltes Microsoft® Windows® Betriebssystem auf diesem Gerät...
  • Seite 36 ● SIMATIC Panel Driver and Tools (nur bei installiertem Microsoft® Windows® Betriebssystem) Informationen zu weiterer Software für Ihr Gerät finden Sie unter: Zubehör und Ersatzteile (Seite 22). Gedruckte Dokumente ● Quick Install Guide SIMATIC IPC677E ● Produktinformation "Wichtige Hinweise zu Ihrem Gerät" ● SIMATIC IPC/PG-Qualitäts-Kontrollmeldung SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 37: Lieferung Prüfen

    5. Bewahren Sie auch die mitgelieferten Unterlagen auf. Sie gehören zum Gerät. Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, benötigen Sie die Unterlagen. 6. Notieren Sie die Identifikationsdaten des Geräts (Seite 38) Identifikationsdaten des Geräts. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 38: Identifikationsdaten Des Geräts

    Die folgenden Abbildungen sind Beispiele. Die Daten Ihres Geräts können von den Daten in diesen Beispielen abweichen. Typschild Die folgende Abbildung zeigt beispielhaft das Typschild des SIMATIC IPC677E. COA-Label Microsoft Windows "Product Key" der "Certificate of Authenticity" (COA): Das COA-Label ist nur bei Geräten vorhanden, die mit installiertem Microsoft® Windows®...

  • Seite 39: Einbaulagen

    Das Gerät ist nur für den Betrieb in geschlossenen Räumen zugelassen. Beachten Sie dabei die Umgebungsbedingungen (Seite 121). Einbau im Querformat Hinweis Beim Einbau zu beachten • Die Summenleistung für USB- und PCI/PCIe-Erweiterungen darf maximal 30 W betragen. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 40 Das Gerät ist nur für den Betrieb in geschlossenen Räumen zugelassen. Beachten Sie dabei die Umgebungsbedingungen (Seite 121). Einbau im Hochformat Hinweis Bei Einbau beachten • Die Summenleistung für USB- und PCI/PCIe-Erweiterungen darf maximal 30 W betragen. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 41: Einbauausschnitt Anfertigen

    Einbauausschnitt: 2 mm bis 6 mm ● Zulässige Abweichung von der Ebenheit am Einbauausschnitt: ≤ 0,5 mm Diese Bedingung muss auch bei eingebautem Bediengerät eingehalten werden. ● Zulässige Oberflächenrauigkeit im Bereich der Einbaudichtung: ≤ 120 µm (R 120) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 42 Einbauausschnitt Multi-Touch-Gerät 19" 22" 24" Breite w Höhe h Bei Einbau im Hochformat sind Breite und Höhe entsprechend zu tauschen. Gerät mit kapazitivem Multi-Touch-Screen Einbautiefe Angaben zur Einbautiefe finden Sie im Kapitel "Maßbilder (Seite 127)". SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 43: Gerät Einbauen

    Falsche Befestigungselemente Wenn Sie für die Montage andere als die im Folgenden angegeben Befestigungselemente verwenden, ist der sichere Einbau nicht gewährleistet. Das Gerät kann herunterfallen und beschädigt werden. • Verwenden Sie nur die angegebenen Befestigungselemente. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 44: Gerät Mit Montageclips Befestigen

    Positionen für die Montageclips eingehalten werden. Voraussetzung ● Alle Verpackungsbestandteile und Schutzfolien am Gerät wurden entfernt. ● Für den Einbau des Geräts benötigen Sie die Montageclips aus dem Beipack. ● Die Einbaudichtung an der Gerätefront ist nicht beschädigt. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 45 1. Setzen Sie das Gerät von vorn in den Einbauausschnitt ein. 2. Stellen sie sicher, dass alle vier Federsicherungen an der Ober- und Unterseite des Geräts vollständig einrasten. Drücken Sie das Gerät an einer nicht vollständig eingerasteten Position nochmals vorsichtig in den Einbauausschnitt, falls erforderlich. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 46 4. Fixieren Sie den Montageclip durch Anziehen der Schraube mit dem Schlitzschraubendreher, Drehmoment 0,5 Nm. 5. Wiederholen Sie die Arbeitsschritte 3 und 4 bis alle Montageclips befestigt sind. 6. Kontrollieren Sie den Sitz der Einbaudichtung. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 47 Gerät einbauen und anschließen 3.2 Gerät einbauen Position der Montageclips für Multi-Touch-Geräte Befestigen Sie die Montageclips an den Positionen wie abgebildet. Gerät Position 24"-Display 22"-Display SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 48 Gerät einbauen und anschließen 3.2 Gerät einbauen Gerät Position 19"-Display SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 49: Gerät Anschließen

    Stromaufnahme und für die höchste Umgebungstemperatur des Geräts bemessen sind und zudem den Sicherheitsvorschriften des Landes entsprechen, in dem das Gerät installiert wird. Netzanschlussleitung und Gerätestecker müssen die jeweils vorgeschriebenen Kennzeichnungen tragen. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 50: Potenzialausgleichsleitung Anschließen

    Achten Sie darauf, dass die Potenzialausgleichsleitung großflächig mit dem Gehäuse kontaktiert ist. 2. Verbinden Sie die Potenzialausgleichsleitung mit dem zentralen Erdungspunkt des Schaltschranks. Achten Sie darauf, dass die Potenzialausgleichsleitung großflächig mit dem zentralen Erdungspunkt verbunden ist. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 51: Stromversorgung Anschließen

    Netztrennschalter und verbinden Sie das Gerät mit einem Schutzleiter. • Achten Sie beim Aufstellen des Geräts darauf, dass der Stromversorgungsstecker leicht zugänglich ist. Hinweis Die Weitbereichs-Stromversorgung ist für 120/230/240V-Wechselstromnetze ausgelegt. Die Einstellung des Spannungsbereichs erfolgt automatisch. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 52 1. Stellen Sie sicher, dass sich der EIN-AUS-Schalter in Stellung "I" (Aus), befindet, damit beim Stecken des Netzkabels kein unbeabsichtigter Geräteanlauf stattfindet. 2. Verbinden Sie den Kaltgerätestecker mit dem Gerät. 3. Verbinden Sie das Netzkabel mit der Schutzkontaktsteckdose. 4. Schrauben Sie bei Bedarf die beiliegende Steckerverriegelung an. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 53: Stromversorgung Dc 24 V Anschließen

    • Der Kabelquerschnitt muss an den Kurzschlussstrom der DC 24 V-Stromquelle angepasst sein, sodass bei Kurzschluss kein Schaden durch die Kabel entstehen kann. • Es dürfen nur Kabel mit einem Querschnitt von minimal 1,3 mm (AWG16) bis maximal 3,3 mm (AWG12) angeschlossen werden. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 54 Die DC 24 V-Stromversorgung besitzt einen Verpolungsschutz. Bei Verwechslung der Anschlussleitungen DC 24 V und Masse wird das Gerät nicht beschädigt, schaltet aber nicht ein. Nach korrektem Anschluss der Stromversorgung ist das Gerät wieder betriebsbereit. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 55: Peripheriegeräte Anschließen

    Verlängerungen. 1. Schließen Sie Peripheriegeräte an die jeweiligen Schnittstellen an. Informationen zur Lage der Schnittstellen finden Sie unter "Seitenansicht links (Seite 17)". 2. Sichern Sie die Leitungen mit der Zugentlastung. Siehe: Ethernet/USB-Zugentlastung anschließen (Seite 58) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 56 Die folgende Tabelle zeigt die verschiedenen Anschlussmöglichkeiten der Monitore an die Schnittstellen des Gerätes. Grundplatine DPP1 DPP2 DVI-D Variante 1 Monitor 1 Monitor 2 Variante 2 Monitor 1 Monitor 2 1) - über DP-DVI-D-Adapter 2) - über DP-VGA-Adapter SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 57: Gerät Mit Netzwerken Verbinden

    Sie benötigen dazu das Software-Paket "SOFTNET S7". PROFINET Der PROFINET-Betrieb ist möglich über ● Standard-Ethernet-Schnittstellen (RT) Weitere Informationen Weitere Informationen finden Sie im Katalog und Online-Bestellsystem Technical Support (https://support.industry.siemens.com/cs/ww/de/) . Siehe auch SIMATIC NET (http://w3.siemens.com/mcms/automation/de/industrielle- kommunikation/Seiten/Default.aspx) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 58: Ethernet/Usb-Zugentlastung Anschließen

    Gerätegehäuse. 2. Verbinden Sie Netzwerk- und USB-Leitungen mit dem Gerät und sichern Sie die Stecker ② über Kabelbinder an der Zugentlastung. 3. Sichern Sie die Stecker des COM- und DVI-Anschlusses über die Verschraubungen der Stecker. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 59: Gerät In Betrieb Nehmen

    Inbetriebnahme des installierten Windows® Betriebssystems Informationen zum ersten Einschalten des Geräts und Inbetriebnahme des installierten Windows® Betriebssystem finden in der Dokumentation auf dem mitgelieferten Datenträger, siehe hierzu "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 60: Automatisches Einschalten Des Geräts Konfigurieren

    ● Drücken Sie kurz den Ein-Aus-Taster (wenn in den Energieoptionen nicht anders konfiguriert). Information zur Lage des Tasters finden Sie unter: "Seitenansicht links (Seite 17)". Ergebnis Das Betriebssystem wird heruntergefahren. Die Betriebsanzeige "POWER" leuchtet gelb. Das Gerät ist ausgeschaltet, aber nicht vollständig von der Netzspannung getrennt. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 61: Hardware-Reset

    Führen Sie einen Hardware-Reset nur im Notfall aus. Vorgehensweise 1. Drücken Sie den Ein-Aus-Taster länger als 4 Sekunden. Das Gerät schaltet aus. Informationen zur Lage der Taster finden Sie unter: "Seitenansicht links (Seite 17)". Siehe auch Allgemeine Sicherheitshinweise (Seite 25) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 62 Gerät in Betrieb nehmen 4.3 Gerät ausschalten SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 63: Gerät Betreiben

    Wenn Sie ein RAID1-System mit vorinstalliertem Betriebssystem bestellt haben, wird das RAID1-System mit der installierten Diagnosesoftware SIMATIC IPC DiagBase oder DiagMonitor überwacht. Zur Überwachung des RAID1-Systems steht folgende Software zur Verfügung: ● Onboard RAID-System: Intel®Rapid Storage Technology SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 64: Raid-Systeme Betreiben

    "Intel® Rapid Storage Technology", siehe "Onboard RAID-System mit "Intel® Rapid Storage Technology" überwachen (Seite 66)". 5.3.2 RAID1-System: Einbaumöglichkeiten für Laufwerke Die für ein RAID1-System benötigten 2 Festplatten können bei SIMATIC IPC677E an folgenden Stellen eingebaut sein: ● Bei Onboard RAID-System: – "Laufwerke (Seite 84)"...
  • Seite 65 "Exit Discarding Changes" angezeigt, bestätigen Sie diese Meldung mit "Yes". Die vorgenommenen Einstellungen werden trotzdem gespeichert und Sie können das Firmware/BIOS-Menü verlassen. 11. Wählen Sie in der Main Page des Firmware/BIOS-Menüs "Continue". Ihr Gerät setzt den Boot-Vorgang fort und schaltet ein. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 66: Onboard Raid-System Mit "Intel® Rapid Storage Technology" Überwachen

    Details zum Onboard RAID-System anzeigen 1. Wählen Sie das Register "Manage". Im Bereich "Advanced" werden Details zu Ihrem Onboard RAID-System angezeigt. Report zum Onboard RAID-System erstellen 1. Wählen Sie das Register "Help". 2. Wählen Sie "System Report" > "Save". SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 67: Neues Laufwerk In Das Onboard Raid-System Einbinden

    3. Deaktivieren Sie im Bereich "Automatic Rebuild" die Option "Auto-rebuild on hot plug". Getauschtes Laufwerk manuell einbinden (nach Auftreten eines Fehlerfalls) Sie können ein getauschtes Laufwerk im Onboard RAID-System folgendermaßen manuell einbinden: ● im laufenden System (ohne Neustart des Geräts) ● nach Ausschalten des Geräts SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 68: Datensynchronisation Im Raid-System

    Stunden, bei extrem hoher Laufwerksauslastung auch Tage. Richtwert für die Dauer der Datensynchronisation: ● < 3h bei 90% HDD-Systemlast Auch bei einem manuell angestoßenen Wartungsvorgang kann bis zum Abschluss der Wartungsphase die Systemperformance eingeschränkt sein. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 69: Überwachung Des Geräts

    Informationen zur Überwachungssoftware und deren Dokumentation finden Sie unter: ● SIMATIC IPC DiagBase (Seite 70) für die Überwachung und Alarmierung lokal auf dem Gerät ● SIMATIC IPC DiagMonitor (Seite 70) für die Überwachung und Alarmierung über Netzwerk SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 70: Simatic Ipc Diagbase

    ● Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11) Hinweis SIMATIC IPC DiagMonitor ab Version 5.1.0 SIMATIC IPC DiagMonitor unterstützt erst ab Version 5.1.0 die Hardware des Geräts. Ältere Versionen unterstützen die Hardware des Geräts nicht. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 71: Fernwartung Des Geräts

    "Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". Software für die Fernwartung des Geräts Informationen zur Software für die Fernwartung des Geräts und deren Dokumentation finden Sie unter: ● SIMATIC IPC Remote Manager (Seite 72) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 72: Simatic Ipc Remote Manager

    Die Software SIMATIC IPC Remote Manager zur Fernwartung Ihres Geräts kann optional bestellt werden. Informationen zur Software und zur Dokumentation von SIMATIC IPC Remote Manager finden Sie unter: ● SIMATIC IPC Remote Manager (http://support.automation.siemens.com/WW/view/de/) ● Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11) Siehe auch SIMATIC IPC Software (http://www.automation.siemens.com/mcms/pc-based-...

  • Seite 73: Trusted Platform Module (Tpm)

    Ausbaugrad, also geringerer Last entsprechend mehr. Es kann ein max. 512 KByte großes Memory-Fenster über ein PCI-Adressregister eingeblendet werden. Die Basisadresse wird über das BIOS initialisiert. Zur Nutzung des NVRAM unter SoftPLC ist dort eine entsprechende Funktion implementiert. Siehe auch Betriebsanzeigen (Seite 19) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 74 Gerät betreiben 5.7 Pufferspeicher NVRAM (optional) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 75: Gerät Erweitern Und Parametrieren

    • Ziehen Sie den Netzstecker, bevor Sie das Gerät öffnen. • Schließen Sie das Gerät nach jedem Eingriff. ACHTUNG Elektrostatisch gefährdete Bauteile Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden können. Treffen Sie beim Öffnen des Gerätes geeignete Vorsichtsmaßnahmen. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 76 Voraussetzung ● Alle Anschlussleitungen sind abgezogen ● Schraubendreher T10 Haftungsbeschränkung Alle technischen Daten und Zulassungen gelten nur für die von Siemens freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten kann keine Haftung übernommen werden. Die Einbaubedingungen der Komponenten sind zu beachten. Die UL-Zulassung des Gerätes gilt nur, wenn UL-zugelassene Komponenten unter Beachtung derer "Conditions of...

  • Seite 77: Erweiterungskarten

    ● Die Abmessungen der Erweiterungskarten dürfen die angegebenen Maße nicht überschreiten. Bei Überschreiten der Höhe sind Kontaktprobleme, Fehlfunktionen sowie Montageschwierigkeiten nicht auszuschließen. Die zulässigen Abmessungen für Erweiterungskarten finden Sie unter "Maßbild der Erweiterungskarten (Seite 130)" Siehe auch Aufbau und Funktionsweise der Busplatine (Seite 139) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 78: Erweiterungskarten Ein-/Ausbauen

    • Drücken Sie das Schieberelement nicht mit hohem Kraftaufwand auf die Erweiterungskarte. ① 1. Entfernen Sie die gekennzeichnete Schraube und schwenken Sie die Abdeckung wie dargestellt zur Seite. Entfernen Sie dann die gekennzeichneten Schrauben und die Blenden. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 79 Gerät erweitern und parametrieren 6.2 Erweiterungskarten 2. Stecken Sie die Erweiterungskarte auf den vorgesehenen Steckplatz. 3. Fixieren Sie die Erweiterungskarte mit dem Kartenniederhalter. 4. Befestigen Sie das Steckplatz-Blech der Erweiterungskarte (siehe Schritt 1.) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 80 Hinweis zur Ressourcen-Belegung Die Steckplätze für die Erweiterungskarten besitzen exklusive Interrupts. Die Zuordnung der PCI IRQ-Line zum PCI-Slot finden Sie im Kapitel "Busplatine (Seite 139)". Vorgehensweise - Ausbau Gehen Sie in umgekehrter Reihenfolge wie beim Einbau vor. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 81: Speichermodule

    ● Bei Betriebsstörungen kann es ausreichen ein oder zwei Speichermodule ausbauen oder ein Speichermodul mit geringerer Kapazität einsetzen, damit der physikalische Speicherausbau auf der Grundplatine und der reservierte Speicher der Erweiterungskarte sich nicht überlappen. Siehe auch Gerät öffnen (Seite 75) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 82: Speichermodul Ein-/Ausbauen

    Reihenfolge bestückt werden: • 1 Speichermodul: Steckplatz ganz außen (2-1) • 2 Speichermodule: Steckplatz ganz außen (2-1) und der dritte von außen (1-1) • 3 Speichermodule: nicht erlaubt • 4 Speichermodule: alle Steckplätze (2-1, 2-2, 1-1, 1-2) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 83 3. Schließen Sie das Gerät. Anzeige des aktuellen Speicherausbaus Die geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts und Starten des BIOS Setups mit <F2> bekommen Sie unter "Total Memory" die aktuelle Speichergröße angezeigt. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 84: Laufwerke

    ● Das Laufwerk, das Sie tauschen möchten, ist inaktiv. Vorgehensweise 1. Öffnen Sie das Schloss des Wechseleinschubs mit dem zugehörigen Schlüssel. 2. Klappen Sie den Bügel des Wechseleinschubs etwas nach vorn und ziehen Sie den Wechseleinschub am Bügel in Pfeilrichtung heraus. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 85 Vergewissern Sie sich, dass der Wechseleinschub fest im Laufwerkshalter sitzt. 7. Schließen Sie den Bügel. 8. Verschließen Sie den Wechseleinschub mit dem Schlüssel. Hinweis Um einen zuverlässigen Betrieb der Geräte mit Wechseleinschub zu gewährleisten, muss der Wechseleinschub verschlossen sein. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 86: Internes Ssd-Laufwerk Wechseln

    ● Ein Original-Ersatzteil, d. h. ein SSD-Laufwerk gleichen Typs, siehe Hinweise unter "Zubehör: Hardware (Seite 22)". Vorgehensweise - Ausbau 1. Entfernen Sie die gekennzeichneten Schrauben. 2. Entfernen Sie die gekennzeichneten Schrauben und legen Sie das SSD-Laufwerk seitlich SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 87 Gerät erweitern und parametrieren 6.4 Laufwerke 3. Ziehen Sie die gekennzeichneten Stecker ab. 4. Entfernen Sie die gekennzeichneten Schrauben. 5. Ziehen Sie den Träger mit den Steckverbindern ab, entfernen Sie die gekennzeichneten Schrauben und entnehmen Sie das SSD-Laufwerk. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 88 Gerät erweitern und parametrieren 6.4 Laufwerke Vorgehensweise - Einbau Gehen Sie in umgekehrter Reihenfolge vor. Achten Sie beim Anschluss mehrerer Laufwerke auf die Zuordnungen der Port-Anschlüsse (siehe Platinenbeschriftung). SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 89: Internes Festplattenlaufwerk Wechseln

    ● Ein Original-Ersatzteil, d. h. ein Festplattenlaufwerk gleichen Typs, siehe Hinweise unter Zubehör: Hardware (Seite 22). Vorgehensweise - Ausbau 1. Entfernen Sie die gekennzeichneten Schrauben und legen Sie das Festplattenlaufwerk seitlich ab. 2. Entfernen Sie die gekennzeichneten Schrauben und entnehmen Sie den Laufwerksträger. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 90 Gerät erweitern und parametrieren 6.4 Laufwerke 3. Ziehen Sie die gekennzeichneten Stecker ab und entnehmen Sie die Festplatte. Vorgehensweise - Einbau Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 91: Laufwerk Im Raid-System Wechseln

    Stellen Sie deshalb im BIOS Setup-Menü "Boot > EFI" das RAID-System an die erste Stelle der bootfähigen Quellen. Ansonsten wird von dem neu eingebauten Laufwerk gebootet und die Meldung "Operating System not found" wird angezeigt. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 92: Nvme Ssd Wechseln

    3. Heben Sie die M.2 NVMe SSD wie dargestellt leicht an und ziehen Sie diese von der Direktsteckerbuchse. 4. Legen Sie das Wärmeleitpad so auf die Busplatine, dass es von der M.2 NVMe SSD, nach deren Einbau, vollständig bedeckt wird. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 93 5. Stecken Sie die M.2 NVMe SSD leicht schräg von oben in die dafür vorgesehene Direktsteckerbuchse. 6. Drücken Sie die M.2 NVMe SSD vorsichtig nach unten und fixieren Sie diese mit der Schraube. 7. Bauen Sie die Busplatine und anschließend das Laufwerkhaltermodul und die Stromversorgung wieder ein. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 94 Gerät erweitern und parametrieren 6.4 Laufwerke SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 95: Gerät Warten Und Instand Setzen

    Sicherheitsregeln in der umgekehrten Reihenfolge aufgehoben werden. Hinweis Kennzeichnen Sie die elektrische Anlage entsprechend den gültigen Sicherheitsbestimmungen, wenn Arbeiten daran durchgeführt werden. Beachten Sie die Sicherheitsbestimmungen, die im jeweiligen Einsatzland gelten. Siehe auch Ersatzteile und Reparaturen (http://support.automation.siemens.com/WW/view/de/16611927) Ersatzteil-Service (https://support.industry.siemens.com/cs/ww/de/sc/2110) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 96: Wartungsintervalle

    Sobald der Smart-Status des Datenträgers auf "Not-OK" geht, erfolgt eine Meldung bei SIMATIC DiagBase bzw. SIMATIC DiagMonitor oder auch beim Systemstart des Geräts. Zu diesem Zeitpunkt sollte eine Datensicherung durchgeführt und das Laufwerk getauscht werden. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 97: Gerätefront Reinigen

    Gerätefront reinigen 1. Schalten Sie das Gerät aus. 2. Befeuchten Sie das Reinigungstuch. 3. Sprühen Sie das Reinigungsmittel auf das Reinigungstuch und nicht direkt auf das Gerät. 4. Reinigen Sie das Gerät mit dem Reinigungstuch. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 98: Hardware Ausbauen Und Einbauen

    ● Ein Original-Ersatzteil, d. h. ein Lüfter gleichen Typs, siehe Hinweise unter Zubehör: Hardware (Seite 22). Vorgehensweise - Ausbau ① 1. Entfernen Sie die beiden Schrauben und nehmen Sie die Luftführung senkrecht nach oben ab. 2. Lösen Sie die Kunststoffnieten. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 99 Gerät warten und instand setzen 7.4 Hardware ausbauen und einbauen ② 3. Entfernen Sie die vier Kunststoffnieten am Gehäuse. 4. Nehmen Sie den Lüfter aus dem Gehäuse. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 100 • Strömungsrichtung: Achten Sie darauf, dass die Lamellen/Stege des Lüftergehäuses außen am Gehäuse liegen. • Verlegen Sie das Stromversorgungskabel am Gehäuserand und klemmen Sie die Leitung fest. Die gekennzeichneten Symbole zeigen Rotations- und die Strömungsrichtung des Lüfters. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 101: Stromversorgungslüfter Wechseln

    Hardware (Seite 22). Vorgehensweise - Ausbau 1. Entfernen Sie die vier Kunststoffnieten am Gehäuse und entfernen Sie die ① gekennzeichnete Schraube 2. Ziehen Sie den Stecker der Stromversorgung und entfernen Sie die gekennzeichneten Schrauben . SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 102 Gerät warten und instand setzen 7.4 Hardware ausbauen und einbauen 3. Nehmen Sie die Stromversorgung aus dem Gehäuse. 4. Entnehmen Sie den Stromversorgungslüfter und ziehen Sie den Lüfterstecker ab. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 103 • Strömungsrichtung: Achten Sie darauf, dass die Lamellen/Stege des Lüftergehäuses außen am Gehäuse liegen. • Verlegen Sie das Stromversorgungskabel am Gehäuserand und klemmen Sie die Leitung fest. Die gekennzeichneten Symbole zeigen Rotations- und die Strömungsrichtung des Lüfters. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 104: Pufferbatterie Wechseln

    Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11). ● Das Gerät ist geöffnet, siehe hierzu wichtige Informationen unter Gerät öffnen (Seite 75). ● Sie haben die örtlichen Vorschriften zur Entsorgung verbrauchter Batterien beachte. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 105 7.4 Hardware ausbauen und einbauen Vorgehensweise 1. Entfernen Sie die gekennzeichnete Schraube. 2. Entnehmen Sie die Batteriehalterung. 3. Ersetzen Sie die Batterie, setzen Sie die Batteriehalterung wieder ein und befestigen Sie diese mit der Schraube. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 106: Stromversorgung Wechseln

    ● Ein Original-Ersatzteil, d. h. eine Stromversorgung gleichen Typs, siehe Hinweise unter Zubehör: Hardware (Seite 22). Vorgehensweise - Ausbau ① 1. Entfernen Sie die gekennzeichnete Schraube 2. Ziehen Sie den Stecker der Stromversorgung und entfernen Sie die gekennzeichneten Schrauben . SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 107 Gerät warten und instand setzen 7.4 Hardware ausbauen und einbauen 3. Nehmen Sie die Stromversorgung aus dem Gehäuse. Vorgehensweise - Einbau Hinweis Bauen Sie nur eine Stromversorgung gleichen Typs ein. Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 108: Busplatine Wechseln

    Vorgehensweise - Ausbau 1. Entfernen Sie alle Baugruppen aus den Steckplätzen. 2. Entfernen Sie die gekennzeichneten Schrauben auf der Busplatine. 3. Entfernen Sie die gekennzeichneten Schrauben. 4. Entfernen Sie die Pufferbatteriehalterung; siehe Pufferbatterie wechseln (Seite 104). SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 109 Gerät warten und instand setzen 7.4 Hardware ausbauen und einbauen 5. Entfernen Sie die gekennzeichneten Schrauben und bauen Sie das obere Laufwerkhaltermodul (inkl. Festplatte) aus. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 110 Gerät warten und instand setzen 7.4 Hardware ausbauen und einbauen 6. Entfernen Sie die gekennzeichneten Sechskantstifte und bauen Sie das untere Laufwerkhaltermodul (inkl. Festplatte) aus.. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 111 7. Bauen Sie die Stromversorgung aus; siehe hierzu Stromversorgung wechseln (Seite 106). 8. Ziehen Sie, wie dargestellt, die Busplatine von der Grundplatine ab. Vorgehensweise - Einbau Hinweis Bauen Sie nur eine Busplatine gleichen Typs ein. Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 112: Prozessor Wechseln

    Prozessor zerstört werden bzw. Datenverlust eintreten. • Betreiben Sie den Prozessor nur mit einer Taktfrequenz, die gleich oder kleiner als die zulässige Taktfrequenz ist. Vorgehensweise 1. Lösen Sie die gekennzeichneten Schrauben und nehmen Sie den Kühlkörper ab. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 113 Der Prozessor wird vom Halterahmen nicht korrekt arretiert. Fehlfunktionen können die Folge sein. • Wenden Sie keine zu große Kraft an. • Klappen Sie den Hebel wieder zurück und versuchen Sie es erneut. Siehe auch Ansprechpartner (http://www.siemens.de/automation/partner) After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 114: Betriebssystem, Software Und Treiber Installieren

    (https://support.industry.siemens.com/cs/ww/de/view/109760621)". Hinweis Sollte Ihr IPC nicht mehr booten, z. B. durch Absturz während eines BIOS-Update, wenden Sie sich an Ihren Siemens-Ansprechpartner vor Ort. Informationen zu "BIOS-Recovery" und ME-Update" finden Sie unter "Belegung der internen Schnittstellen (Seite 137)". SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 115: Daten Sichern Und Partitionen Ändern

    Image & Partition Creator", die ab der Version 3.5.3 die Hardware des IPC677E unterstützt. Ausführliche Informationen zu dieser Software finden Sie unter: "SIMATIC IPC Image & Partition Creator (https://support.industry.siemens.com/cs/ww/de/view/21766418)". Beachten Sie auch die Informationen unter "Technische Daten der Betriebssysteme (Seite 125)".
  • Seite 116 Gerät warten und instand setzen 7.8 Recycling und Entsorgung SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 117: Technische Daten

    Max. Leistungsaufnahme AC und DC Wirkleistung 176 W Schutzart IP20 - Front im eingebautem Zustand IP65 nach IEC 60529 Schutzklasse Schutzklasse I gemäß IEC 61140 Sicherheitsbestimmungen IEC 61010-2-201 • EN 61010-2-201 • UL 61010-2-201 • CSA C22.2 No 61010-2-201 • SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 118 Das Gerät darf nur an eine DC-24-V-Stromversorgung angeschlossen werden, die den Anforderungen einer sicheren Kleinspannung (SELV) gemäß IEC/EN/DIN EN/UL 601010-2-201 entspricht; zusätzlich muss ein Schutzleiter angeschlossen sein (siehe Kapitel "Stromversorgung DC 24 V anschließen (Seite 53)"). SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 119: Strom-/Leistungsbedarf Und Stromversorgung

    1 × M.2 NVMe SSD 0,04 A 0,33 A 1 × 2,5" SATA HDD 0,02 A 0,13A USB-Ports max. 0,06 A max. 0,54 A max. 13 W PCI/PCIe-Steckplätze max. 0,16 A max. 1,54 A max. 37 W SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 120: Technische Daten Wechselspannungsversorgung (Ac)

    Nominal DC 24 V (-20% / +20%), SELV, potenzialgetrennt Dauerstrom max. 8 A Anlaufstrom (lastunabhän- bis 14 A für 20 ms gig) Wirkleistung 176 W Ausgangsdaten Spannungen +12 V / 12,5 A Abgabeleistung sekundär max. 150 W SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 121: Elektromagnetische Verträglichkeit

    Stoßfestigkeit (Schock) geprüft nach IEC 60068-2-27, IEC 60068-2-29 - in Betrieb Halbsinus 50 m/s, 30 ms - Lagerung/Transport Halbsinus 250 m/s, 6 ms Einschränkungen bei Betrieb mit HDD: Die untere Grenztemperatur beträgt hier + 5 °C. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 122: Technische Daten Der Laufwerke

    PCIexpress x16: Spezifikation Rev. 3.0, Länge: max. 185 mm Steckplätze für Erweiterungskarten (Busbaugruppe 2 x PCIexpress (x16, x4)) Steckplatz 1 PCIexpress x4: Spezifikation Rev. 3.0, Länge: max. 185 mm Steckplatz 2 PCIexpress x16: Spezifikation Rev. 3.0, Länge: max. 185 mm SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 123: Technische Daten Zu Grafik/Display

    über SetBrightness-Kommandozeilenaufruf: 0 ... 99 MTBF: Betriebsstunden, nach denen die maximale Helligkeit gegenüber dem ursprünglichen Wert um die Hälfte reduziert ist. Unter Nutzung der eingebauten Dimmfunktion, z. B. zeitgesteuert über Bildschirmschoner oder zentral über PROFIenergy, erhöht sich die MTBF. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 124: Technische Daten Der Schnittstellen

    Nummerierung durch das Betriebssystem kann davon abweichen. Kein Teaming bei AMT. Beim Einsatz von AMT muss die Schnittstelle X1P1 zum Anschluss an die Fernwartung verwendet werden. Der Betrieb eines analogen Monitors ist über Adapterleitung möglich (optional). SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 125: Technische Daten Der Betriebssysteme

    In folgender Tabelle ist die Partitionierung für Datenträger ≥ 200 GB im GPT-Mode aufgelistet: Partition Name Größe Dateisystem Erste Boot 260 MB FAT32 Zweite 128 MB ohne Dritte System 160 GB NTFS (komprimiert) Vierte WinRE 500 MB NTFS (komprimiert) Fünfte Data Rest NTFS (komprimiert) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 126 Technische Daten 8.10 Technische Daten der Betriebssysteme SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 127: Maßbilder

    Maßbilder Maßbild 19"-Gerät mit kapazitivem Multi-Touchscreen SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 128: Maßbild 22"-Gerät Mit Kapazitivem Multi-Touchscreen

    Maßbilder 9.2 Maßbild 22"-Gerät mit kapazitivem Multi-Touchscreen Maßbild 22"-Gerät mit kapazitivem Multi-Touchscreen SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 129: Maßbild 24"-Gerät Mit Kapazitivem Multi-Touchscreen

    Maßbilder 9.3 Maßbild 24"-Gerät mit kapazitivem Multi-Touchscreen Maßbild 24"-Gerät mit kapazitivem Multi-Touchscreen SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 130: Maßbild Der Erweiterungskarten

    Maßbilder 9.4 Maßbild der Erweiterungskarten Maßbild der Erweiterungskarten Kurze PCI- oder PCIe-Erweiterungskarte SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 131: Normen Und Zulassungen

    Die Einhaltung dieser Norm wurde nach EN 61010-2-201 geprüft. zutreffend nur für AC Geräte ● 2011/65/EU "Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" (RoHS-Richtlinie) EU-Konformitätserklärung Die zugehörige Konformitätserklärung ist im Internet unter folgender Adresse verfügbar: Zertifikate Box PC (http://support.automation.siemens.com/WW/view/de/10805671/134200). SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 132: Din Iso 9001-Zertifikat Und Software-Lizenzvereinbarungen

    Wenn das Gerät mit installierter Software geliefert wird, dann beachten Sie die zugehörigen Lizenzvereinbarungen. 10.3 UL-Zulassung Für das Gerät liegen folgende Zulassungen vor: ● Underwriters Laboratories (UL) nach Standard UL 61010-2-201 Second Edition, File E85972 (PROG.CNTLR.) ● Canadian National Standard CAN/CSA-C22.2 No. 61010-2-201 Second Edition SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 133: Fcc (Usa)

    (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Responsible party for Supplier's Declaration of Conformity Siemens Industry, Inc. Digital Factory – Factory Automation 5300 Triangle Parkway, Suite 100 Norcross, GA 30092 mailto: amps.automation@siemens.com...

  • Seite 134: Australien / Neuseeland

    Dieses Produkt erfüllt die Anforderungen der Koreanischen Zertifizierung. This product satisfies the requirement of the Korean Certification (KC Mark). 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 가정 외의 지역에서 사용하는 것을 목적으로 합니다. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 135: Hardwarebeschreibungen

    Steckplätze für Speichermodule, interne und externe Schnittstellen und das Flash-BIOS. ① Steckplätze für Speichermodule ② Prozessor ③ Steckplätze für Busplatine Technische Merkmale der Grundplatine Die technischen Merkmale der Grundplatine finden Sie unter "Technische Daten der Grundplatine (Seite 122)". SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 136: Lage Der Schnittstellen Auf Der Grundplatine

    (22) RAM DIMM1-1 (X19) LAN 1 (X1 P1) (14) 1x USB 2.0 (X562) (23) RAM DIMM2-2 (X200) LAN 2 (X2 P1) (15) SV- Lüfter (X52) (24) RAM DIMM2-1 (X20) LAN 3 (X3 P1) (16) 4x SATA-SV (X516-X519) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 137: Interne Schnittstellen

    Auf Pins 1-2 umstecken, um ein ME-Update durchzufüh- • Hierzu ist ein spezieller USB-Stick erforderlich (nicht im Lie- ferumfang enthalten; wenden Sie sich an Ihren Siemens- Ansprechpartner vor Ort) Serial ATA intern Serial ATA, max. 2/4 Laufwerke sind betreibbar Anschluss für SV - Serial...

  • Seite 138: Versorgung Des Stromversorgungslüfters (X515)

    Bezeichnung Bedeutung Masse +12 V Geschaltete Spannungsversorgung PG1 FAN_CLK Taktsignal PWM-Signal A.2.4 Versorgung der Serial ATA-Laufwerke (X516 - X521) Bezeichnung Bedeutung +12 V Ausgang Spannungsversorgung Masse Masse +5 V Ausgang Spannungsversorgung +3,3 V Ausgang Spannungsversorgung SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 139: Busplatine

    Erweiterungskarten (Seite 140) Variante 2 (IPC677E; 2 Steckplätze) ① Slot 1 PCI Express x16 ② Slot 2 PCI Express x4 (mechanisch x16) ③ 12 V Stromversorgungsanschluss; siehe Steckerbelegung 12 V-Stromversorgungsanschluss für Erweiterungskarten (Seite 140) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 140: Steckerbelegung 12 V-Stromversorgungsanschluss Für Erweiterungskarten

    Bezeichnung Bedeutung Eingang / Ausgang +12 V 12 V Spannung Ausgang Masse Masse +5 V 5 V Spannung Ausgang max. zulässiger Strom: 1 A; mit diesem Strombedarf darf der Gesamtstrombedarf der PCI-Steckplätze nicht überschritten werden. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 141: Externe Schnittstellen

    USB3 Port 0, 1; USB2 Port 0, 1 Schnittstellen- seite (5 V; 1,5 A bis 3,0 A; bis 10 Gbit/s) Ethernet 1, 2 X4, X2, Xn RJ45 und 3 (bis 1 Gbit/s) DVI-D 24-polige DVI-D-Buchse (3,3 V; 500 mA) X71, X72 20-poliger DisplayPort-Anschluss SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 142: Systemressourcen

    0025 Programmierbarer Interruptcontrol- 0026 0027 <unbenutzt> 0028 0029 Programmierbarer Interruptcontrol- 002A 002B <unbenutzt> 002C 002D Programmierbarer Interruptcontrol- 002E 002F Ressourcen Grundbaugruppe 0030 0031 Programmierbarer Interruptcontrol- 0032 0033 <unbenutzt> 0034 0035 Programmierbarer Interruptcontrol- 0036 0037 <unbenutzt> SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 143 00A1 Programmierbarer Interruptcontrol- 00A2 00A3 <unbenutzt> 00A4 00A5 Programmierbarer Interruptcontrol- 00A6 00A7 <unbenutzt> 00A8 00A9 Programmierbarer Interruptcontrol- 00AA 00AB <unbenutzt> 00AC 00AD Programmierbarer Interruptcontrol- 00AE 00AF <unbenutzt> 00B0 00B1 Programmierbarer Interruptcontrol- 00B2 00B3 Ressourcen Grundbaugruppe SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 144 03BB Grafik 03BC 03BF <reserviert> 03C0 03DF Grafik 03E0 03E7 <unbenutzt> 03E8 03EF <reserviert> Reserviert für COM1 oder COM2 03F0 03F7 <unbenutzt> 03F8 03FF COM1 Im Setup abschaltbar, dann frei Reserviert für COM1 oder COM2 SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 145: Belegung Der Interrupts

    FFFF FFFF Ressourcen Grundbaugruppe A.5.3 Belegung der Interrupts Abhängig vom Betriebssystem werden den Funktionen unterschiedliche Interrupts zugeordnet. Es wird zwischen PIC- und APIC-Modus unterschieden. Die Tabelle beschreibt die Belegung der Interrupts im Auslieferungszustand des Geräts. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 146 Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 -23 zugewiesen. Host PCI-IRQ A bis H wird im PIC-Modus vom BIOS automatisch IRQ 0 -15 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 147 Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 - 23 zugewiesen. Host PCI-IRQ A bis H wird im PIC-Modus vom BIOS automatisch IRQ 0 - 15 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. Interrupt im APIC-Modus BIOS Default Interrupt im PIC-Modus (z. B. DOS) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 148: Exklusiver Pci-Hardware-Interrupt

    Interrupt zugewiesen bekommen. In diesem Fall spricht man von Interrupt-Sharing. Im PIC-Mode steht kein exklusiver Interrupt zur Verfügung. Um exklusive Interrupts zu bekommen, müssen Sie Systemressourcen abschalten. Welche PIC-Interrupts vom BIOS beim nächsten Start zugewiesen werden, kann nicht vorhergesagt werden. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 149: Belegung Der Memory-Adressen

    FED4 4FFF 20 K Trusted Platform Module 2.0 FED9 0000 FED9 3FFF 16 K Ressourcen Grundbaugruppe FEE0 0000 FEEF FFFF Ressourcen Grundbaugruppe FF00 0000 FFFF FFFF 16 M Ressourcen Grundbaugruppe Intel 82802 Firm- ® warehub SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 150 Hardwarebeschreibungen A.5 Systemressourcen SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 151: Technische Unterstützung

    ● Installierte Zusatzsoftware Tools & Downloads Überprüfen Sie regelmäßig, ob Updates und Hotfixes für Ihr Gerät zum Download bereitstehen. Den Download-Bereich finden Sie im Internet unter folgendem Link: After Sales Informations-System von SIMATIC PC / PG (http://www.siemens.de/asis) SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 152: Problemlösung

    Schutzkontakt-Steckdose gesteckt ist. Prüfen Sie, ob die Bildschirmleitung ordnungs- • gemäß an der Systemeinheit und am Bildschirm angeschlossen ist. Wenn der Bildschirm nach diesen Kontrollen und Maßnahmen weiterhin dunkel bleibt, verständigen Sie bitte ihren technischen Kundendienst. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 153 Betriebssystem unterstützt die Aktivieren Sie im BIOS-Setup im Menü "Advan- • USB-Schnittstellen nicht ced > USB Configuration" den Setup-Parameter "Legacy USB Support". Für andere Geräte brauchen Sie USB- • Gerätetreiber für das gewünschte Betriebssy- stem. SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 154: Probleme Beim Booten Des Geräts

    The Intel® Matrix Storage • Console was unable to load a page for the follow- ing reason: – A plug-in did not pro- vide a page for the se- lected device – A plug-in failed to load SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 155: Probleme Beim Einsatz Von Erweiterungskarten

    Erweiterungskarte Ursa- Abweichende Steckerbelegung • che der Störung. Ersetzen Sie diese durch eine Siemens- Erweiterungskarte oder stimmen Sie sich mit dem Lieferan- ten der Erweiterungskarte ab. Wenn das Gerät weiterhin abstürzt, wenden Sie sich an den...
  • Seite 156 Technische Unterstützung B.2 Problemlösung SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 157: Kennzeichen Und Symbole

    Schloss ist geöffnet Vor dem Öffnen Netzstecker ziehen Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Ge- Warnung vor heißer Oberfläche fährdete Bauteile) Bedienelemente Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne Potenzi- Ein-Aus-Taster, ohne Potenzialtren- altrennung nung SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 158: Zertifikate, Zulassungen Und Kennzeichen

    CE-Kennzeichen für die europäischen Kennzeichen der Federal Commu- Länder nications Commission für USA EFUP (Environment Friendly Use Zulassung für Korea Period)-Kennzeichen für China Prüfzeichen der Underwriters Labora- Entsorgungshinweis, beachten Sie tories die örtlichen Vorschriften Zulassung für Indien SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 159: Schnittstellen

    Smart Card Reader DVI-D-Schnittstelle Line In LAN-Schnittstelle, nicht zugelassen Line Out für den Anschluss von WAN oder Telefon Serielle Schnittstelle Mikrofon-Eingang USB-Schnittstelle Universal Audio Jack USB 2.0 Hispeed-Schnittstelle Kopfhörer-Ausgang USB 3.0 SuperSpeed-Schnittstelle USB 3.1 SuperSpeedPlus- Schnittstelle SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...
  • Seite 160 Kennzeichen und Symbole C.5 Schnittstellen SIMATIC IPC677E Betriebsanleitung, 04/2019, A5E45117170-AA...

  • Seite 161: Abkürzungsverzeichnis
