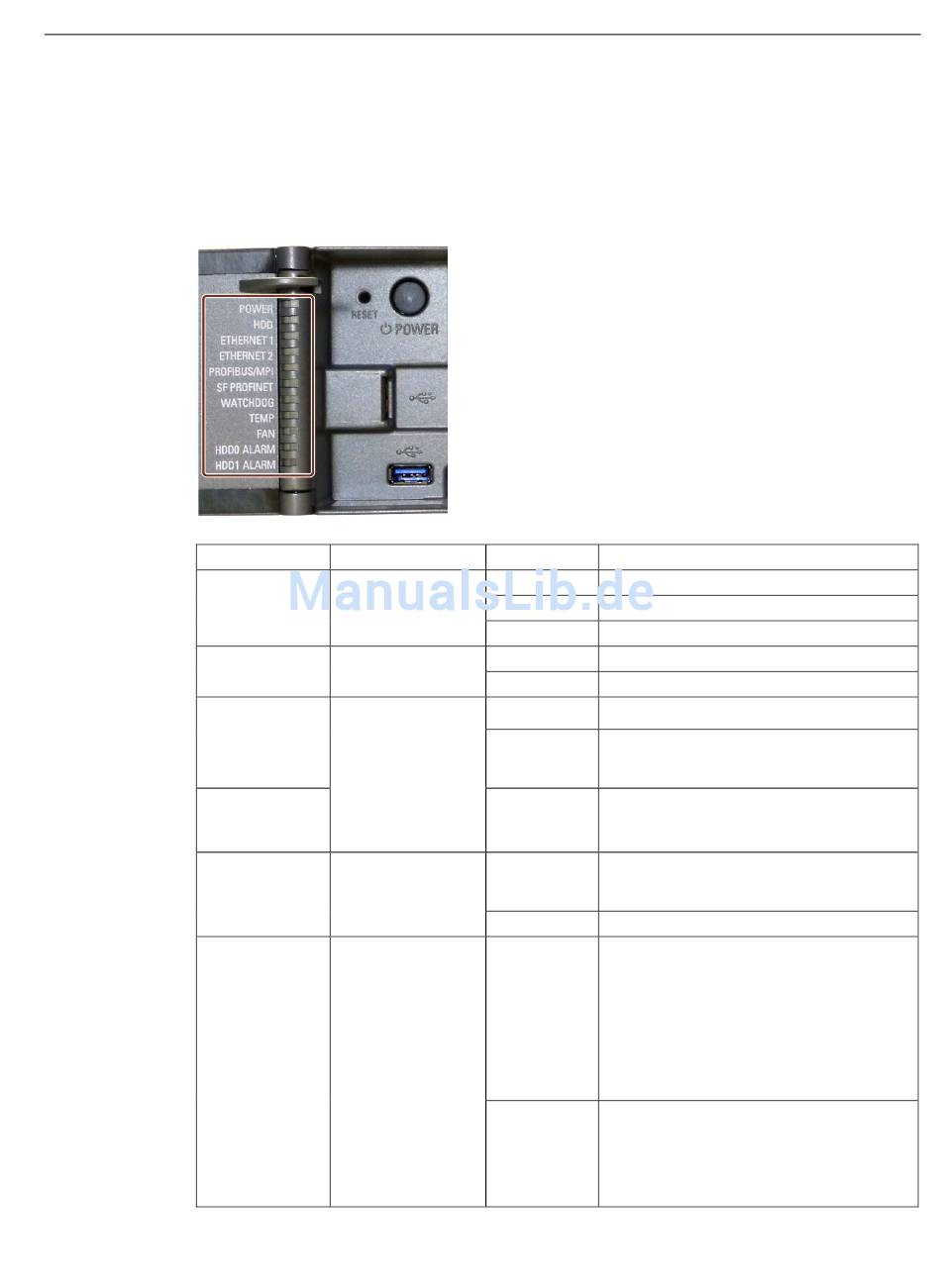

Betriebsanzeigen

Gerätefront
Ansicht bei geöffneter Fronttür
Betriebszeige
POWER
HDD
ETHERNET 1
ETHERNET 2
PROFIBUS/MPI
(optional)
SF PROFINET,
optional
SIMATIC IPC647D
Betriebsanleitung, 01/2015, A5E32996305-AB
Bedeutung
Betriebszustand des
PC
Zugriff auf Festplat-
te
Status Verbindung
1
ETHERNET
1
Status Verbindung
S7 oder PROFIBUS
Status
CP 1616 onboard
LED Beschreibung
AUS PC vom Stromnetz getrennt
GELB PC im Standby
GRÜN PC in Betrieb
AUS Kein Zugriff
GRÜN Zugriff der Onboard SATA-Festplatte
AUS
Keine Verbindung
•
GRÜN
Verbindung
•
kein Datenverkehr
•
Blinkt GRÜN
Verbindung
•
entsprechend
Datenverkehr
•
der Aktivität
AUS
Keine Verbindung
•
Kein Datenverkehr
•
GRÜN Datenverkehr
AUS
CP nicht vorhanden
•
CP disabled
•
Kein Fehler, Kommunikation aufgebaut
•
Ladevorgang läuft
•
CP 1616-Treiber nicht installiert
•
CP im NDIS Mode
•
Blinkt lang-
Link-Statusfehler
•
sam
IO Controller: IO Device nicht an-
•
ROT
sprechbar
IO Controller: Doppelte IP-Adresse
•
