Technische Angaben
8.5 Hardwarebeschreibung
Busplatine 2 x PCIe mit Piggyback 2 x PCIe

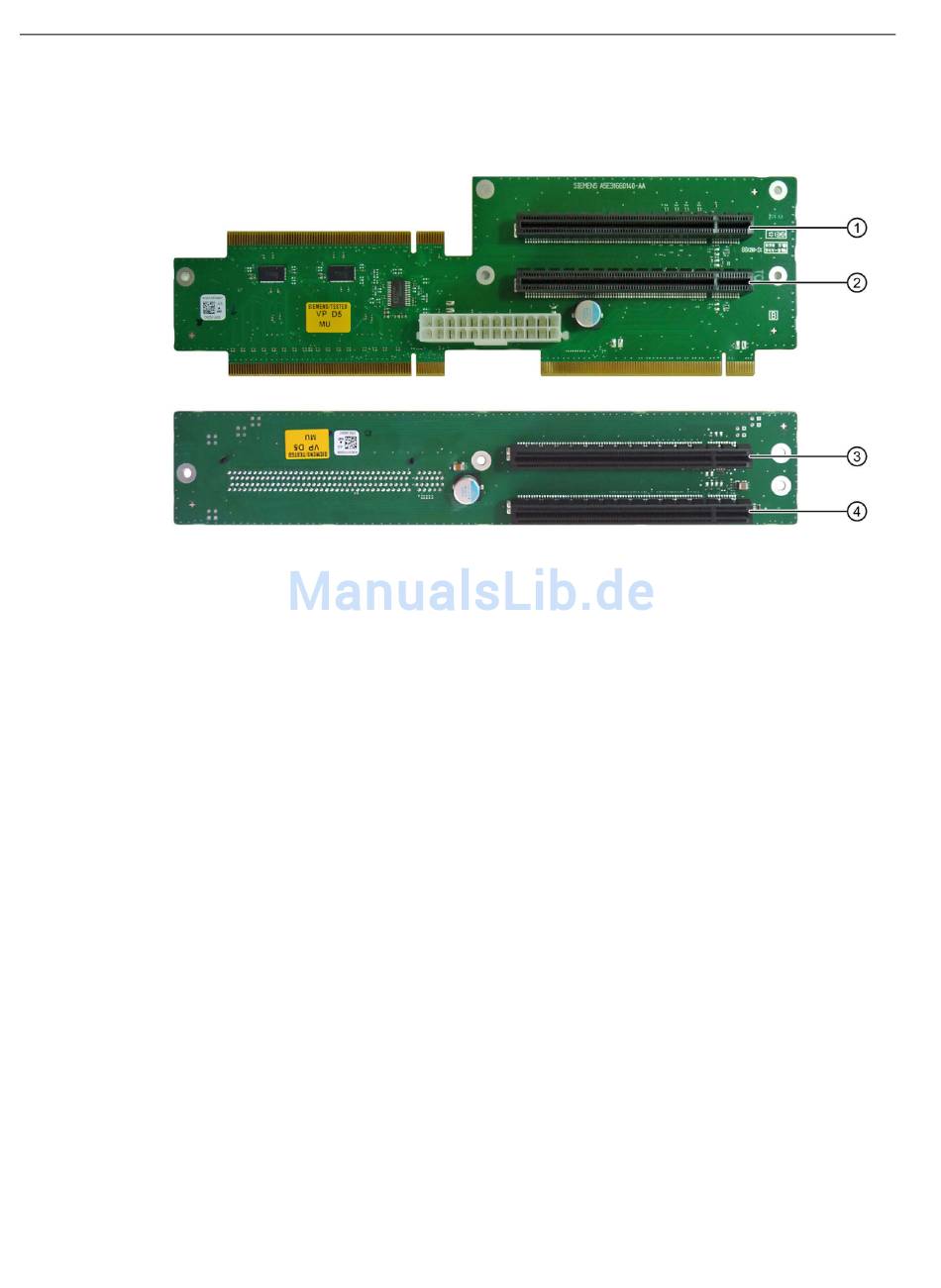

Die folgende Abbildung zeigt oben die Busplatine und unten das Piggyback.
①
②
③
④
172
Steckplatz PCIe x4 Gen. 3
Steckplatz PCIe x4 Gen. 2
Steckplatz PCIe x4 Gen. 3, Piggyback
Steckplatz PCIe x8 Gen. 3, Piggyback
Zugehörige Bezeichnung an der Gerätefront:
Slot 2
Zugehörige Bezeichnung an der Gerätefront:
Slot 3
Zugehörige Bezeichnung an der Gerätefront:
Slot 4
Zugehörige Bezeichnung an der Gerätefront:
Slot 1
Betriebsanleitung, 01/2015, A5E32996305-AB
SIMATIC IPC647D
