Laufwerk aus Laufwerkshalter ausbauen und einbauen

Dieses Kapitel beschreibt den Ausbau und Einbau der folgenden Laufwerkstypen aus dem
Laufwerkshalter oder dem schwingungsgedämpften Laufwerkshalter:
● Festplattenlaufwerk
● Wechselrahmen
● DVD-Laufwerk
Der Ausbau und Einbau eines Slimline-DVD-Laufwerks erfolgt analog.
Voraussetzung
● Der Laufwerkshalter ist ausgebaut, siehe Kapitel "Laufwerkshalter ausbauen und
einbauen (Seite 85)".
● Der Laufwerkslüfter ist ausgebaut, siehe Kapitel "Laufwerkslüfter ausbauen und einbauen
(Seite 87)".
● Die Verbindungsleitungen sind vom Laufwerk abgezogen.
Vorgehensweise
Beachten Sie das Kapitel "EGB-Richtlinie (Seite 135)".
Ausbau

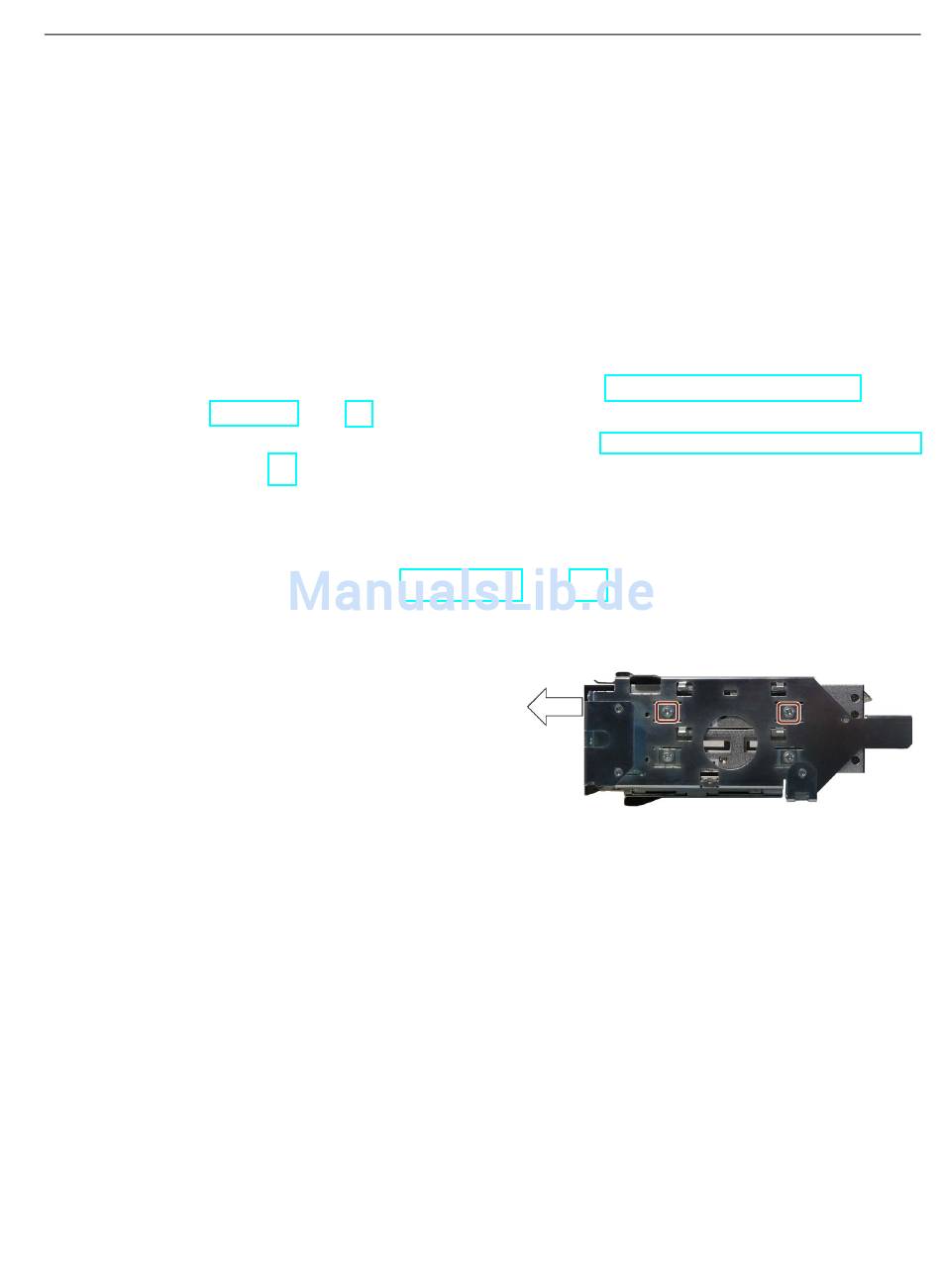

1. Legen Sie den Laufwerkshalter wie
2. Entfernen Sie die gekennzeichneten
4. Ziehen Sie den Wechselrahmen in
Einbau
Gehen Sie beim Einbau in umgekehrter Reihenfolge zum Ausbau vor. Verwenden Sie beim
Einbau nur die Originalschrauben.
SIMATIC IPC647D
Betriebsanleitung, 01/2015, A5E32996305-AB
abgebildet ab.
Schrauben auf beiden Seiten des
Laufwerkhalters.
Pfeilrichtung aus dem Laufwerkshal-
ter.
