Busrahmen Ausbauen Und Einbauen - Siemens SIMATIC IPC647D Betriebsanleitung

Hinweis für lange PCI-/PCIe-Erweiterungskarten
Damit lange PCI-/PCIe-Erweiterungskarten in den Führungsschienen geführt werden
können, müssen sie mit einem Retainer ausgestattet sein.
Hinweis für PCI-Express-Erweiterungskarten
Die Erweiterungskarte im PCIe-Steckplatz 1 kann zwei Steckplätze belegen.
Hinweis zu PROFINET-Erweiterungskarten
Bei Geräten mit CP 1616 onboard, muss der Eintrag "CP 1616 onboard" im BIOS disabled
werden, bevor eine PROFINET-Baugruppe (z.B. ein CP 1616) in das System eingebracht
wird.
6.5.2

Busrahmen ausbauen und einbauen

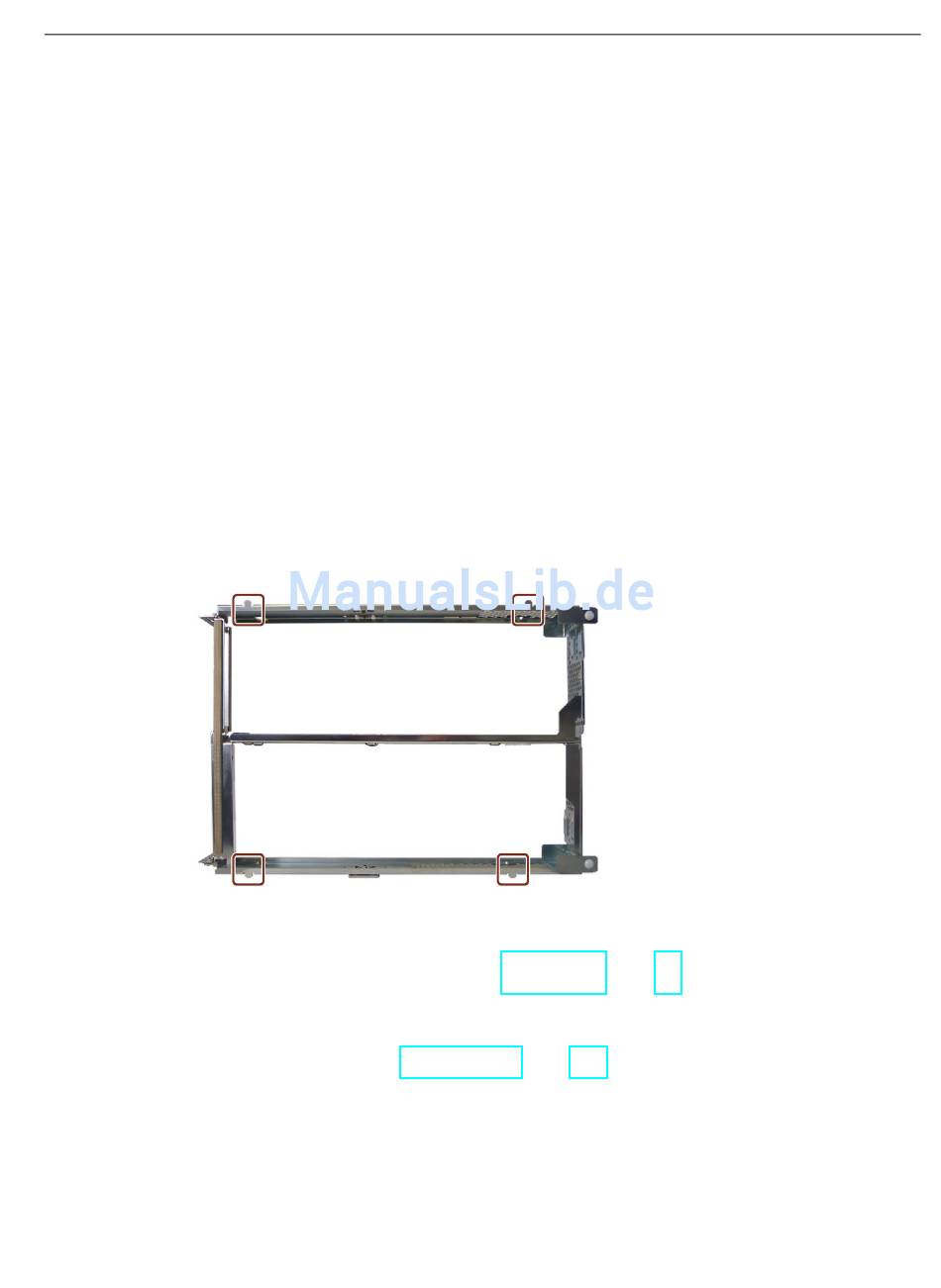

Die in der folgenden Abbildung gekennzeichneten Füße am Busrahmen dienen als
Aufstellhilfe und ermöglichen das senkrechte Aufstellen. Sichern Sie ggf. den Busrahmen mit
der Hand gegen Umfallen.
Voraussetzung
● Das Gerät ist entsprechend Kapitel "Gerät öffnen (Seite 70)" geöffnet.
Vorgehensweise
Beachten Sie das Kapitel "EGB-Richtlinie (Seite 135)".
SIMATIC IPC647D
Betriebsanleitung, 01/2015, A5E32996305-AB
Gerät erweitern und parametrieren
6.5 Erweiterungskarten
75
