Montage
5.4.2

Anschlussbelegung

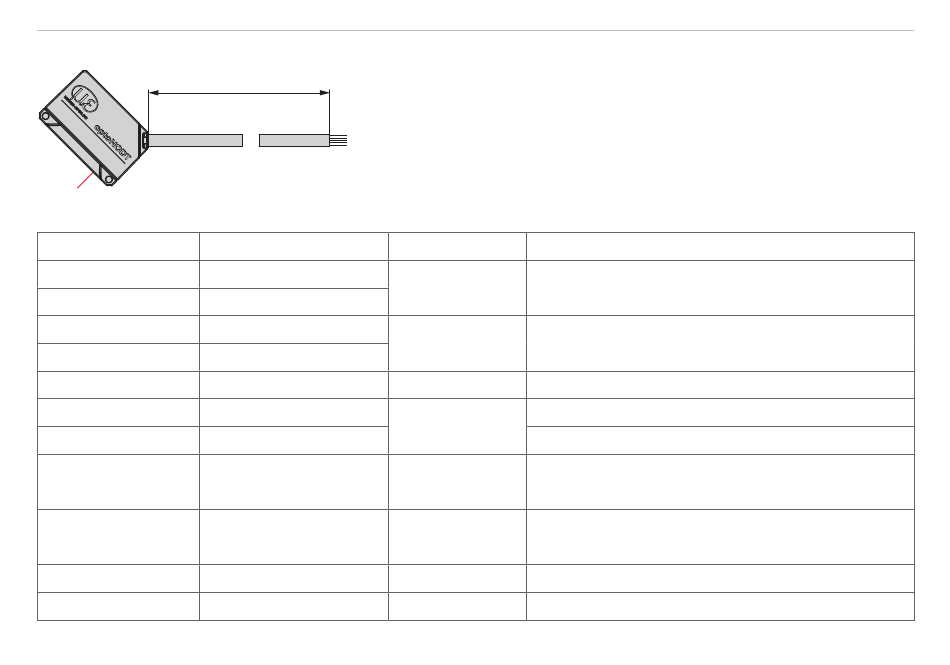

ILD1320 mit offenen Enden
Signal Adernfarbe Sensorkabel
RS422 Rx+ grün
RS422 Rx- gelb
RS422 Tx+ grau
RS422 Tx- rosa
+U rot
B
Laser on/off schwarz
Funktionseingang violett
Error braun
I weiß
OUT
GND blau
Steckergehäuse Schirm
optoNCDT 1320
Die Abschirmung des Kabels ist mit dem Sensorgehäuse
3 m
verbunden. Das Sensorkabel ist nicht schleppkettentaug-
lich. Einseitig ist es am Sensor angegossen, das andere
Ende besitzt Litzen mit Aderendhülsen.
Erläuterung
Serieller Eingang
Serieller Ausgang
Betriebsspannung
Schalteingang
Schaltausgang
4 ... 20 mA
Bezugsmasse
Sensorgehäuse
Bemerkung, Beschaltung
Intern mit 120 Ohm abgeschlossen
Am Empfänger mit 120 Ohm abschließen
11 ... 30 VDC, typ. 24 VDC, P < 2 W
Laser aktiv, wenn der Eingang mit GND verbunden ist
Trigger, Zero/Master, TeachIn
I = 100 mA, U = 30 VDC
max max
Schaltverhalten programmierbar: (NPN, PNP , Push-Pull)
R = 250 Ohm ergibt U
Bürde OUT
R = 500 Ohm ergibt U
Bürde OUT
Versorgungs- und Signalmasse
Mit Potentialausgleich verbinden
1 ... 5 V bei U > 11 V
B
2 ... 10 V bei U > 17 V
B
