Einstellungen
5
Einstellungen

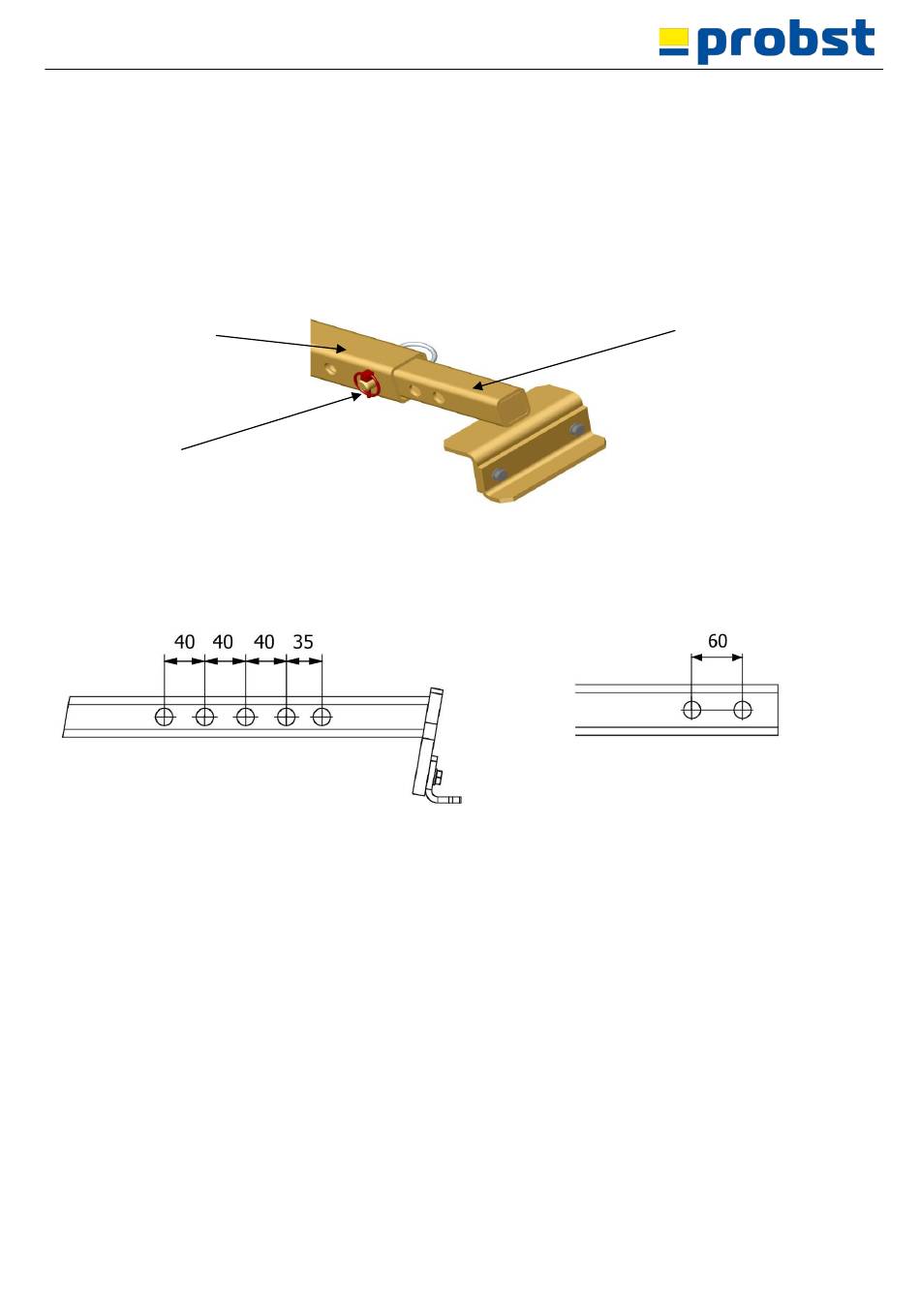

Greifbereich wie folgt einstellen:
3
1
Mögliches Maß zwischen den Greifbacken. Produktmaß muss um ca. ± 30 mm innerhalb des angegebenen Bereiches
liegen!
Der Abstand von Bohrung zu Bohrung ist in mm angegeben.
53100275
•
Klappsplint von Steckbolzen (1) entfernen
•
Steckbolzen (1) herausziehen
•
Greifarm (2) im Rechteckrohr (3) solange hin- und herschieben, bis die
Bohrung im Greifarm (2) mit der entsprechenden Bohrung des
Rechteckrohrs (3) übereinstimmt
•
Steckbolzen (1) wieder einstecken und mit Klappsplint sichern
Greifarm
13 / 20
2
Rechteckrohr
DE
