15.4

Externer Bypass

Ein externes Umgehungssystem erlaubt den Betrieb der Verbraucher auf zwei
unterschiedlichen Pfaden. Im USV-Betrieb (Abb. 15-3) ist die USV-Einrichtung
in den Strompfad integriert und die Verbraucher sind in gewohnter Weise abge-
sichert. Im Bypass-Betrieb (Abb. 15-4) wird der Verbraucher direkt mit der Netz-
Versorgung verbunden und die USV eingangs- sowie ausgangsseitig isoliert.

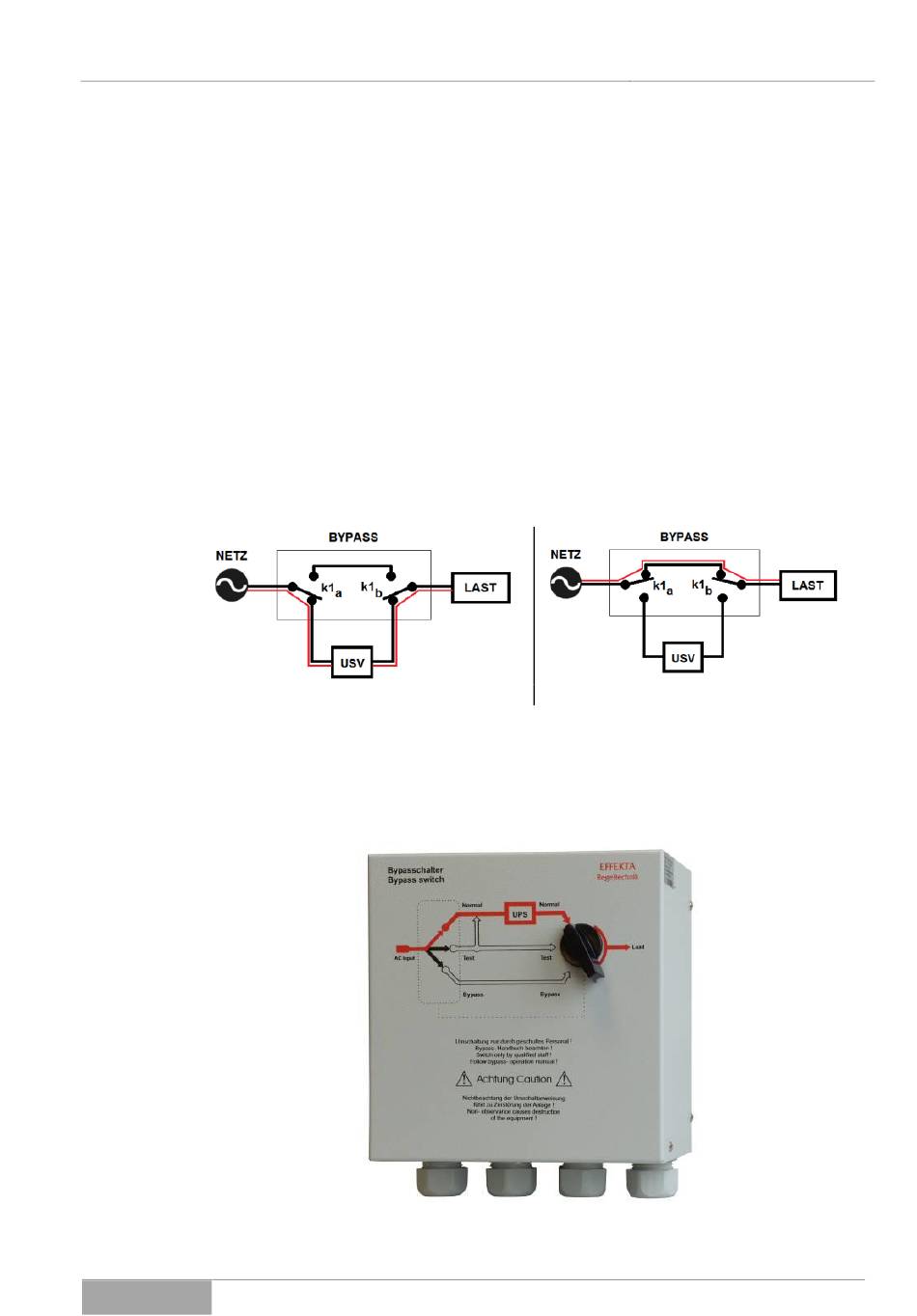

Abb. 15-3 USV-Betrieb
In diesem Falle kann die Durchführung von Wartungs- und Servicearbeiten an
der USV bzw. Akkubank schnell und sicher erfolgen.
Möglich sind auch in Ausnahmefällen und ohne Abschaltung der Verbraucher
das Ersetzen der USV oder deren Komponenten.
Abb. 15-5 Beispielhafte Darstellung eines externen Bypasses.
Serie Triton
Abb. 15-4 Bypass-Betrieb
