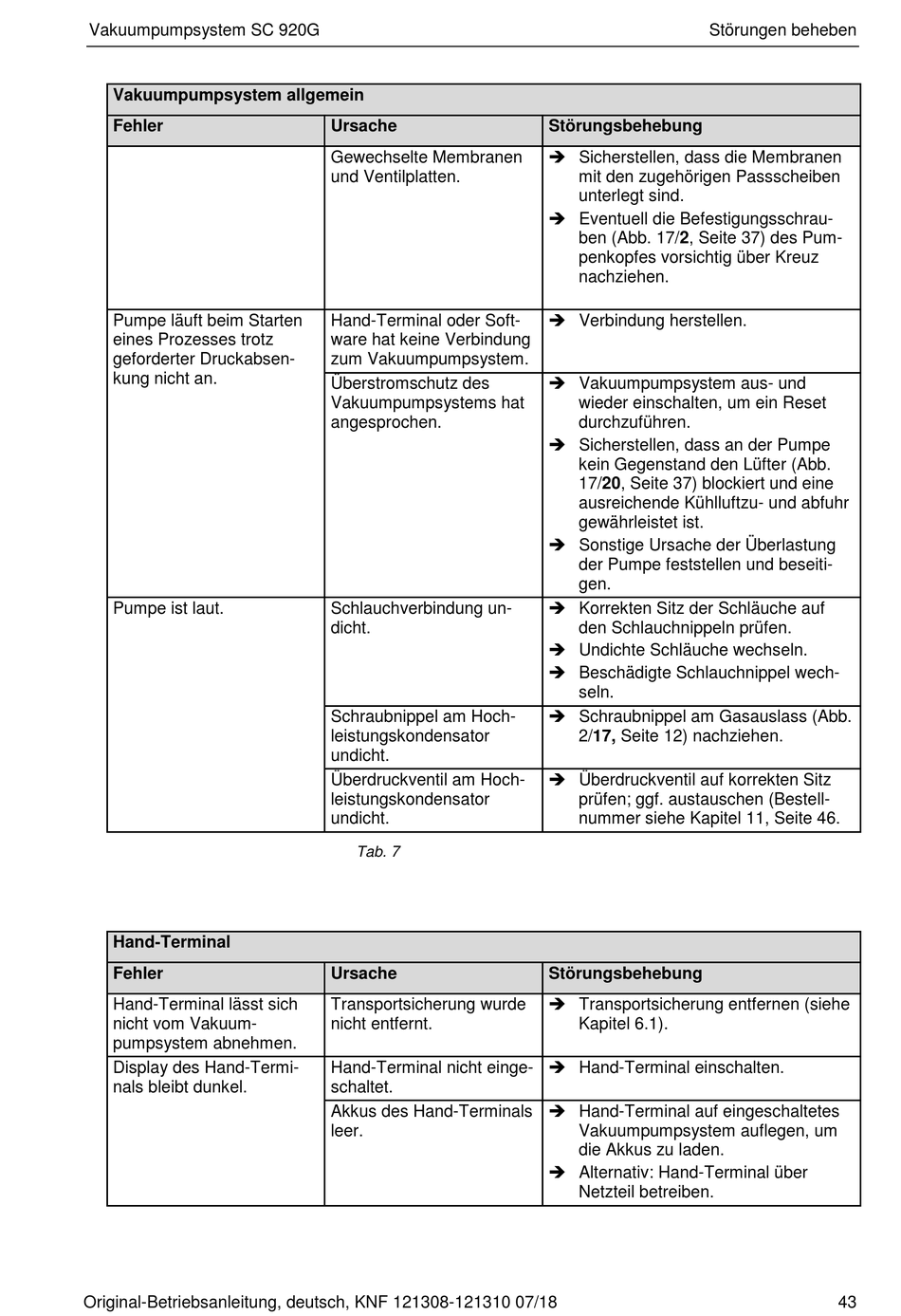

Vakuumpumpsystem SC 920G
Vakuumpumpsystem allgemein
Fehler
Pumpe läuft beim Starten
eines Prozesses trotz
geforderter Druckabsen-
kung nicht an.
Pumpe ist laut.
Hand-Terminal
Fehler
Hand-Terminal lässt sich
nicht vom Vakuum-
pumpsystem abnehmen.
Display des Hand-Termi-
nals bleibt dunkel.
Original-Betriebsanleitung, deutsch, KNF 121308-121310 07/18
Ursache
Gewechselte Membranen
und Ventilplatten.
Hand-Terminal oder Soft-
ware hat keine Verbindung
zum Vakuumpumpsystem.
Überstromschutz des
Vakuumpumpsystems hat
angesprochen.
Schlauchverbindung un-
dicht.
Schraubnippel am Hoch-
leistungskondensator
undicht.
Überdruckventil am Hoch-
leistungskondensator
undicht.
Tab. 7
Ursache
Transportsicherung wurde
nicht entfernt.
Hand-Terminal nicht einge-
schaltet.
Akkus des Hand-Terminals
leer.
Störungen beheben
Störungsbehebung
Sicherstellen, dass die Membranen
mit den zugehörigen Passscheiben
unterlegt sind.
Eventuell die Befestigungsschrau-
ben (Abb. 17/2, Seite 37) des Pum-
penkopfes vorsichtig über Kreuz
nachziehen.
Verbindung herstellen.
Vakuumpumpsystem aus- und
wieder einschalten, um ein Reset
durchzuführen.
Sicherstellen, dass an der Pumpe
kein Gegenstand den Lüfter (Abb.
17/20, Seite 37) blockiert und eine
ausreichende Kühlluftzu- und abfuhr
gewährleistet ist.
Sonstige Ursache der Überlastung
der Pumpe feststellen und beseiti-
gen.
Korrekten Sitz der Schläuche auf
den Schlauchnippeln prüfen.
Undichte Schläuche wechseln.
Beschädigte Schlauchnippel wech-
seln.
Schraubnippel am Gasauslass (Abb.
2/17, Seite 12) nachziehen.
Überdruckventil auf korrekten Sitz
prüfen; ggf. austauschen (Bestell-
nummer siehe Kapitel 11, Seite 46.
Störungsbehebung
Transportsicherung entfernen (siehe
Kapitel 6.1).
Hand-Terminal einschalten.
Hand-Terminal auf eingeschaltetes
Vakuumpumpsystem auflegen, um
die Akkus zu laden.
Alternativ: Hand-Terminal über
Netzteil betreiben.
43
