Vakuumpumpsystem bedienen
1
Oberer Griff
2
Touchscreen
3
Schalter I/O
4
Stromversorgungsbuchse
24 V DC
5
Dreh-/Druckknopf für
Einstellung der Pum-
pendrehzahl und des
Soll-Drucks,
Umschalten in manuel-
le Bedienung
24
8.
Vakuumpumpsystem bedienen
8.1. Hand-Terminal
8.1.1.
Allgemeine Funktionen und Anzeigen

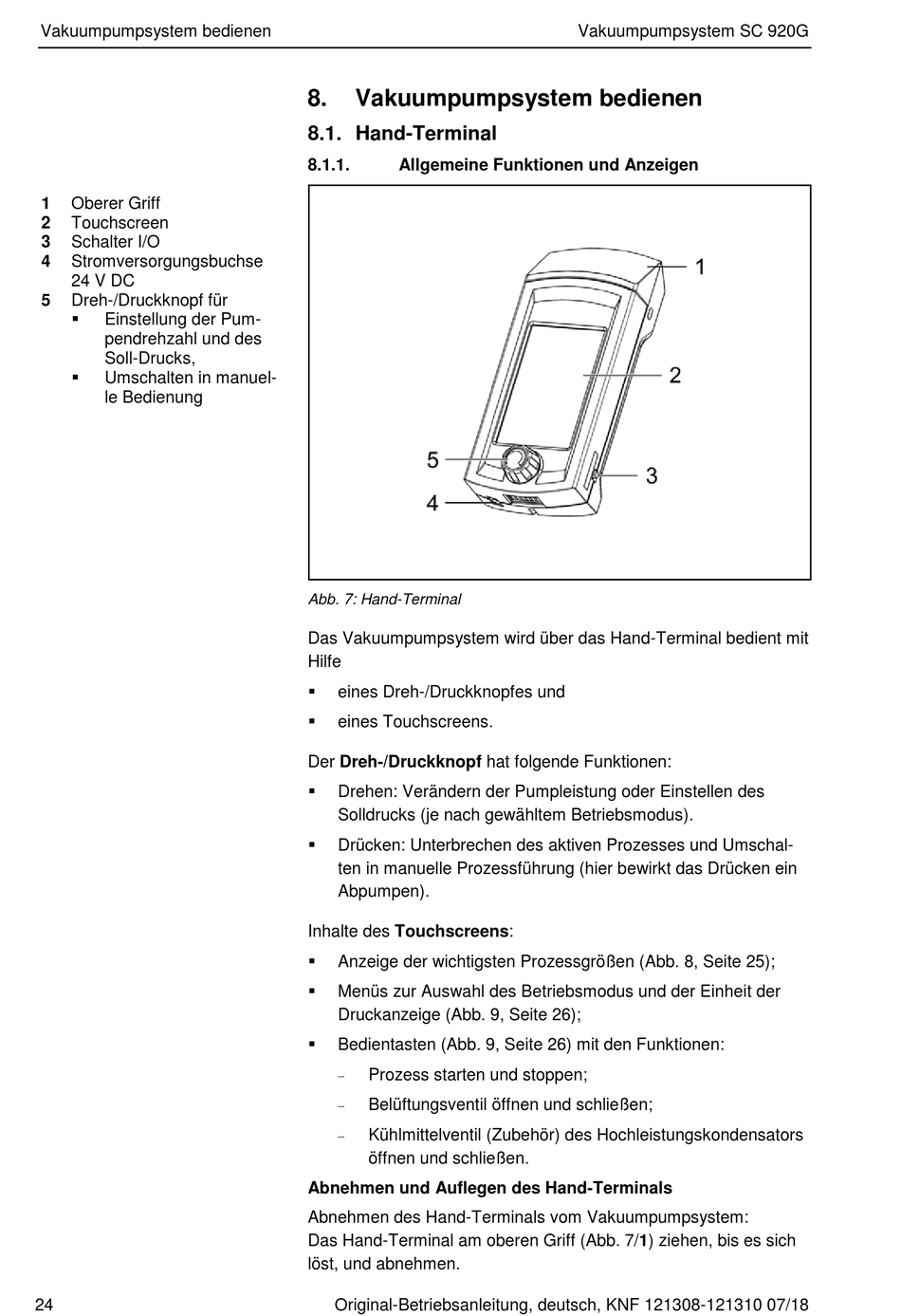

Abb. 7: Hand-Terminal
Das Vakuumpumpsystem wird über das Hand-Terminal bedient mit
Hilfe
eines Dreh-/Druckknopfes und
eines Touchscreens.
Der Dreh-/Druckknopf hat folgende Funktionen:
Drehen: Verändern der Pumpleistung oder Einstellen des
Solldrucks (je nach gewähltem Betriebsmodus).
Drücken: Unterbrechen des aktiven Prozesses und Umschal-
ten in manuelle Prozessführung (hier bewirkt das Drücken ein
Abpumpen).
Inhalte des Touchscreens:
Anzeige der wichtigsten Prozessgrößen (Abb. 8, Seite 25);
Menüs zur Auswahl des Betriebsmodus und der Einheit der
Druckanzeige (Abb. 9, Seite 26);
Bedientasten (Abb. 9, Seite 26) mit den Funktionen:
−
Prozess starten und stoppen;
−
Belüftungsventil öffnen und schließen;
−
Kühlmittelventil (Zubehör) des Hochleistungskondensators
öffnen und schließen.
Abnehmen und Auflegen des Hand-Terminals
Abnehmen des Hand-Terminals vom Vakuumpumpsystem:
Das Hand-Terminal am oberen Griff (Abb. 7/1) ziehen, bis es sich
löst, und abnehmen.
Original-Betriebsanleitung, deutsch, KNF 121308-121310 07/18
Vakuumpumpsystem SC 920G
