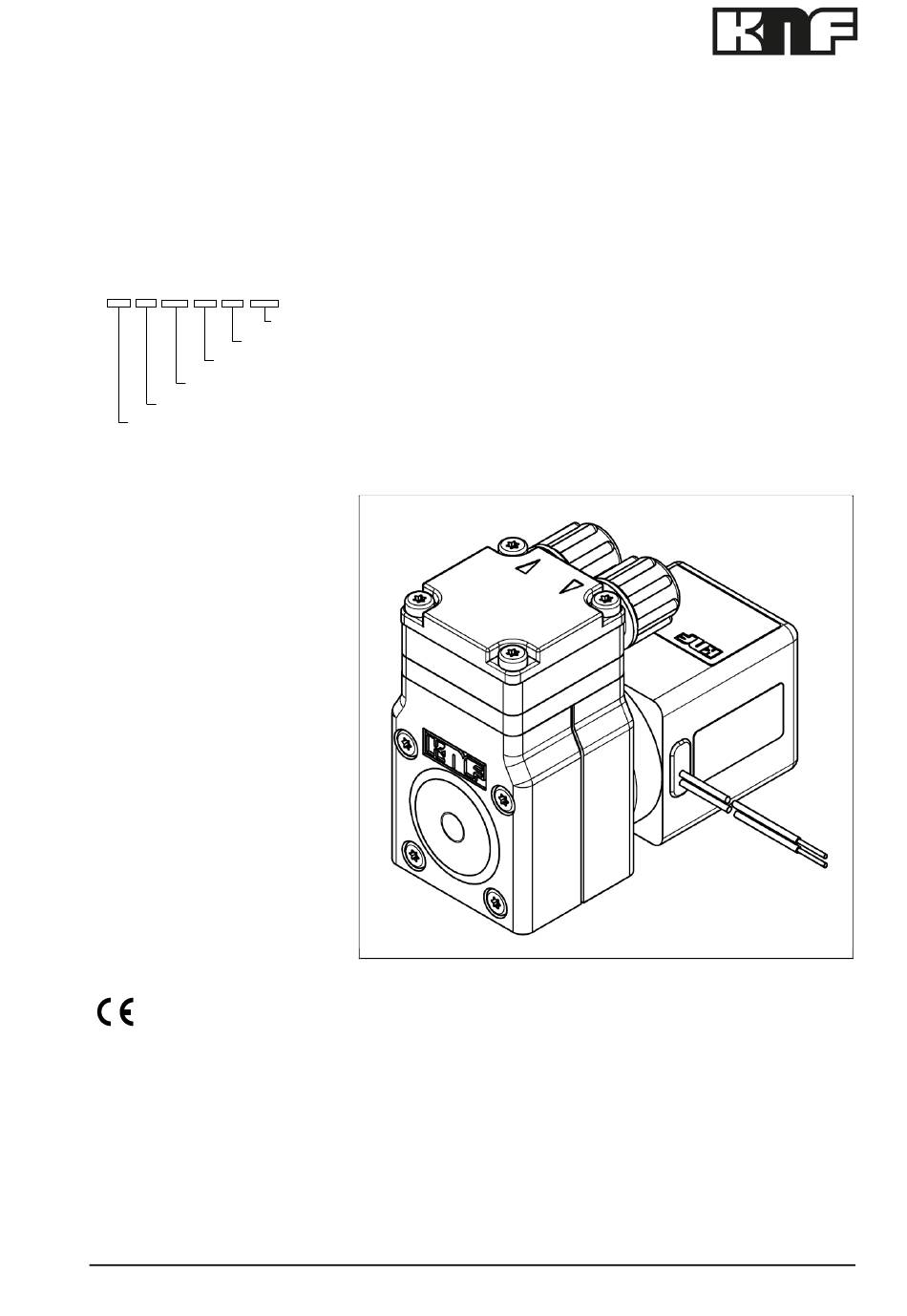

MEMBRAN-FLÜSSIGKEITSPUMPE
NF 1.60
NF 1.60 KP DC 24V
DC / DCB-B / DCB-4B
KP / KT [Kap. 4]
1.60
NF / UNF
- / PMLxxxx / PLxxxx [Kap. 1]
Betriebs- und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
Ein zusätzlicher Buchstabe vor
dem Typenkürzel NF ist eine
länderspezifische Identifikation
ohne technische Bedeutung.
KNF Flodos AG
Wassermatte 2
6210 Sursee, Schweiz
Tel +41 (0)41 925 00 25
Fax +41 (0)41 925 00 35
www.knf-flodos.ch
info@knf-flodos.ch
KNF Flodos AG BA_NF1.60_DE_04_161565
Original-Betriebs- und Montageanleitung
Speisespannung [Kap. 4]
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Aufbau und Funktion ................................................................ 8
6. Montage und Anschluss ........................................................... 9
7. Betrieb .................................................................................... 13
8. Instandhaltung ........................................................................ 15
9. Störungen beheben ................................................................ 18
10. Dekontaminierungserklärung ................................................. 20
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NF 1.60 series
Inhaltszusammenfassung für KNF NF 1.60 series
-
Seite 1: Inhaltsverzeichnis
6. Montage und Anschluss ............9 Fax +41 (0)41 925 00 35 7. Betrieb ..................13 www.knf-flodos.ch 8. Instandhaltung ................ 15 info@knf-flodos.ch 9. Störungen beheben ..............18 10. Dekontaminierungserklärung ..........20 KNF Flodos AG BA_NF1.60_DE_04_161565 Für zukünftige Verwendung aufbewahren! Original-Betriebs- und Montageanleitung... -
Seite 2: Zu Diesem Dokument
Tab. 1 Sonstige Hinweise und Symbole ➔ Hier steht eine auszuführende Tätigkeit (ein Schritt). Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung... -
Seite 3: Verwendung
Pumpe ein Filter < 100 m mit ausreichend grosser Filterfläche vorgeschaltet werden. 2.2. Nicht bestimmungsgemässe Verwendung Die Pumpen dürfen nicht in explosionsfähiger Atmosphäre betrie- ben werden. Für Sonderausführungen ausserhalb der der technischen Spezifi- kation mit dem KNF-Fachberater Kontakt aufnehmen. KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung... -
Seite 4: Sicherheit
Vorschriften beachten. Dies gilt besonders für Teile, die mit toxi- schen Stoffen verunreinigt sind. Entsorgung Verpackung umweltgerecht entsorgen. Die Verpackungsma- terialien sind recyclebar. Altgerät umweltgerecht entsorgen. Altgeräte über geeigne- te Sammelsysteme entsorgen. Altgeräte enthalten wertvol- le recyclingfähige Materialien. KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung... - Seite 5 IEC/EN 61000-6-2 ▪ IEC/EN 61000-6-3 NF 1.60 DC ▪ EN 55011 Kundendienst und Reparaturen an den Pumpen nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. Bei Instandhaltungsarbeiten nur Originalteile von KNF verwenden. KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung...
-
Seite 6: Technische Daten
Je nach Viskosität der Flüssigkeit, Materialausführung des Pumpenkop- fes und der verwendeten Schlauchstutzen/Schläuche können sich Abwei- chungen zu den aufgeführten Förderwerten ergeben. Für Sonderausführungen ausserhalb der technischen Spezifikation mit dem KNF - Fachberater Kontakt aufnehmen. Hydraulische Anschlüsse Parameter Wert Schlauchanschluss NF ID / AD [mm] 4 - 6 1/8“... - Seite 7 Elektrostatisch gefährdete Bauelemente (ESD) Sonstige Parameter Parameter Wert Zulässige + 5 bis + 40 Umgebungstemperatur (°C) Zulässige Medientemperatur (°C) + 5 bis + 80 ≤ 150 Zulässige kinematische Viskosität des Mediums [cSt] Tab. 8 KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung...
-
Seite 8: Aufbau Und Funktion
Der Förderraum (3) ist vom Pumpenantrieb (7) durch die Membra- ne hermetisch getrennt. NF 1.60 - Version (Vorgegebene Fördermenge) Dieser Pumpentyp stellt die einfachste Version der aufgeführten Produkte dar und fördert mit vorgegebener Fördermenge. KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung... -
Seite 9: Montage Und Anschluss
➔ Vor der Montage die Pumpe am Montageort aufbewahren, um sie auf Umgebungstemperatur zu bringen. ➔ Befestigungsmasse (siehe Fig. 3 bis 5) Befestigungsmasse Fig. 3: Befestigungsmasse NF 1.60 DCB-B Fig. 4: Befestigungsmasse NF 1.60 DCB-4B KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung... - Seite 10 Membran-Flüssigkeitspumpe NF 1.60 Montage und Anschluss Fig. 5: Befestigungsmasse NF 1.60 DC KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung...
-
Seite 11: Elektrischer Anschluss
Fig. 6: optimale Einbaulage den. Für maximale Genauigkeit und schnelle Entlüftung die bevorzugte Einbaulage beachten (Fig.6). ➔ KNF empfiehlt, die Pumpe vom Rohrleitungssystem mecha- Entkoppelung nisch zu entkoppeln, z.B. durch Verwendung flexibler Schläu- che oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingungen der Pumpe auf das System... -
Seite 12: Hydraulischer Anschluss
➔ Nur Schläuche verwenden, die für den maximal zulässigen Schläuche Betriebsdruck der Pumpe ausgelegt sind (siehe Kapitel 4). ➔ Nur Schläuche verwenden, die gegen die zu fördernden Flüs- sigkeiten ausreichend chemisch beständig sind. KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung... -
Seite 13: Betrieb
Drucküberschreitungen mit den damit verbundenen Gefahren lassen sich durch eine Bypass-Leitung mit Druckentlastungs- ventil zwischen Druck- und Saugseite der Pumpe vermeiden. Weitere Informationen erteilen die KNF-Fachberater (Telefon- nummer: siehe erste Seite). ➔ Bei Pumpenstillstand in den Leitungen normalen atmosphäri- Pumpenstillstand schen Druck herstellen. - Seite 14 Für weitere Auskünfte diesbezüglich wenden Sie sich an die KNF-Fachberater. Pumpe ausschalten ➔ KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Abschnitt 8.2.1), um die Lebensdauer der Membrane zu verlängern. ➔ In den Leitungen normalen atmosphärischen Druck herstellen (Pumpe hydraulisch entlasten).
-
Seite 15: Instandhaltung
➔ Pumpe mit einer neutralen Flüssigkeit spülen und anschliessend leer pumpen. 8.2.1. Pumpe spülen ➔ Bei Förderung von aggressiven Medien empfiehlt KNF, die Pumpe vor dem Ausschalten unter Atmosphärenbedingungen einige Minuten mit neutraler Spülflüssigkeit zu spülen, um die Lebensdauer von Ventilen und Membrane zu verlängern. - Seite 16 Abschlussplatte Dichtung Schwingmembrane Ventile und Dichtungen montieren Überwurfmuttern Dichtungen (8) und Ankerventile (9) in die Zwischenplatte (10) Klemmring und Anschlussplatte (7) einlegen Anschlussplatte Dichtungen Ankerventile 10 Zwischenplatte 11 Wulstmembrane 12 Scheiben 13 Einlegering KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung...
-
Seite 17: Membrane, Ventile Und Dichtungen Ersetzen
Überwurfmutter (5) befestigen 8.3. Membrane, Ventile und Dichtungen ersetzen Analoges Vorgehen wie im Abschnitt 8.2 Reinigung. Jedoch müs- sen die Wulstmembrane (11), Schwingmembrane (4), Ankerventile (9) und Dichtungen (8) nicht gereinigt, sondern ersetzt werden. KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung... -
Seite 18: Störungen Beheben
Partikel in der Pumpe ➔ Pumpenkopf durch beständige Kopfvariante ersetzen Pumpenteile sind gegen das zu fördernde Medium nicht bestän- ➔ Druck- und Saugleitung gegeneinander tauschen Druck- und Saugleitung wurden untereinander verwechselt Tab. 12 KNF Flodos AG BA_NF1.60_DE_04_161565 Original-Betriebs- und Montageanleitung... - Seite 19 Tab. 13 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Flüssigkeiten zu befreien (siehe Abschnitt 8.2.1).
-
Seite 20: 10. Dekontaminierungserklärung
Membran-Flüssigkeitspumpe NF 1.60 Dekontaminierungserklärung 10. Dekontaminierungserklärung Voraussetzung für die Reparatur einer Pumpe durch KNF ist die Bescheinigung des Kunden über die geförderten Medien und über die Reinigung der Pumpe (Dekontaminierungserklä- rung). ➔ Verwenden Sie dazu das mitgelieferte Formular "Unbedenk- lichkeits- und Dekontaminationserklärung" oder laden Sie die- ses von der Homepage www.knf.com... - Seite 21 KNF weltweit Ihre lokalen KNF Partner finden Sie unter: www.knf.com...
