Vakuumpumpsystem SC 920G
Original-Betriebsanleitung, deutsch, KNF 121308-121310 07/18
Betriebsmodi
Der aktuelle Betriebsmodus wird am Touchscreen des Hand-
Terminals oben angezeigt. Durch Drücken auf diese Zeile des
Touchscreens öffnet sich das Menü für den Wechsel des Be-
triebsmodus (siehe Abb. 11, oberste Darstellung).
Der Betriebsmodus lässt sich nur ändern, wenn kein Prozess
aktiv ist.
Umschalten in manuelle Prozessführung (Break)
Kurzes Drücken des Dreh-/Druckknopf:
Manuelle Prozessführung; Ist-Druck wird als Soll-Druck über-
nommen und aktiv eingeregelt.
Innerhalb der manuellen Prozessführung
Drücken des Dreh-/Druckknopf:
Vakuumpumpsystem pumpt ab.
Loslassen:
Übernahme des Ist-Drucks als Soll-Druck.
Drehen:
Ändern des Soll-Drucks.

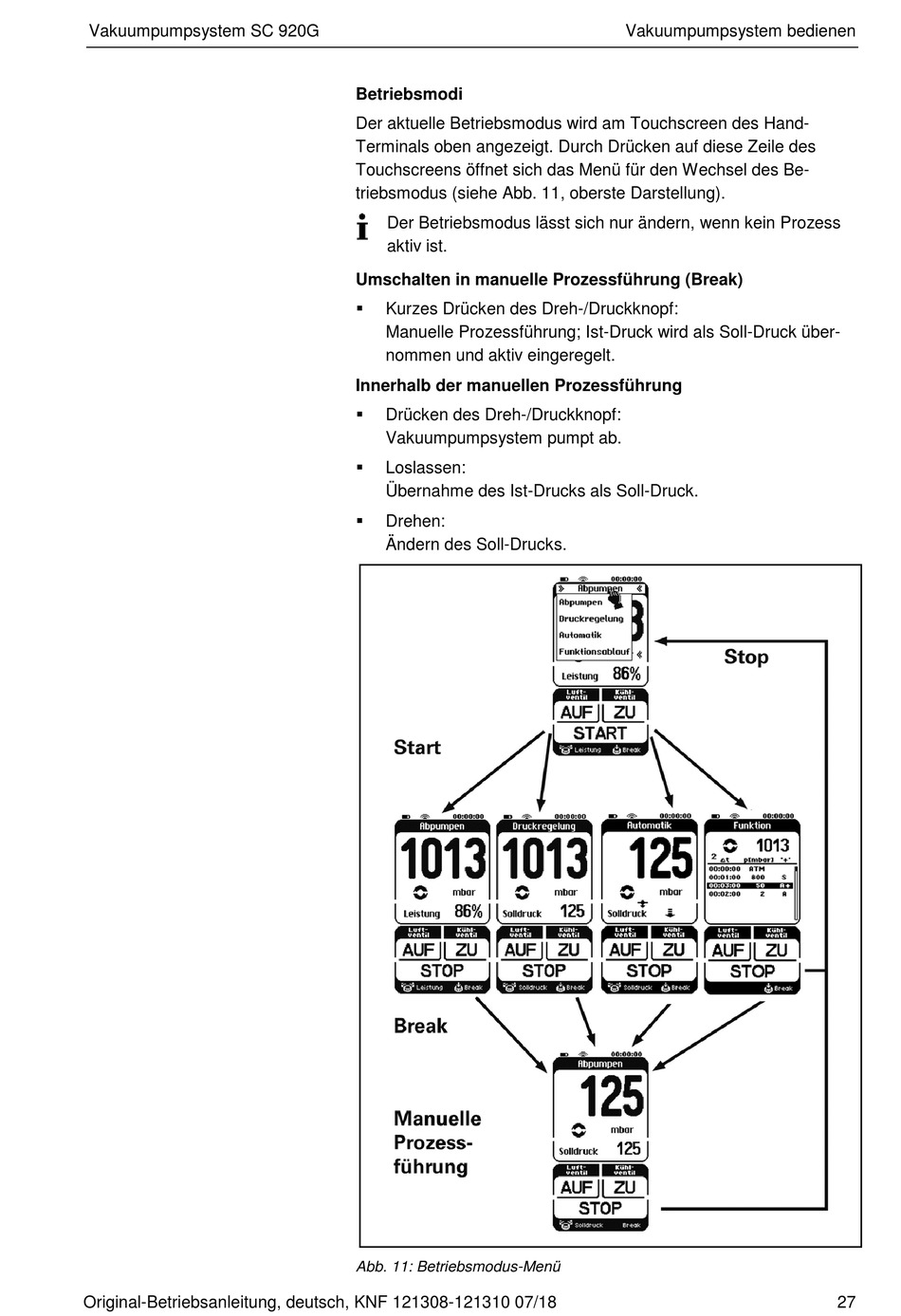

Abb. 11: Betriebsmodus-Menü
Vakuumpumpsystem bedienen
27
